Лепестковые ручки из нержавеющей стали

Нержавеющая сталь AISI 316L (A4)

Лепестковые ручки

Таблица (PDF)

GN 5335.4

Таблица моделей — Лепестковые ручки из нержавеющей стали

Артикул	d₁	d₂	d_3H7	d₄	h₁	h₂	t_1min.	t₂	Вес (г)
GN 5335.4-40-A	40	-	-	18	30.5	15	-	-	130
GN 5335.4-50-A	50	-	-	21	34	17	-	-	220
GN 5335.4-40-B8-C	40	-	B 8	18	30.5	15	15	-	125
GN 5335.4-50-B10-C	50	-	B 10	21	34	17	18	-	205
GN 5335.4-40-M6-D	40	M 6	-	18	30.5	15	-	13	132
GN 5335.4-40-M8-D	40	M 8	-	18	30.5	15	-	13	150
GN 5335.4-50-M10-D	50	M 10	-	21	34	17	-	16	205
GN 5335.4-60-M10-D	60	M 10	-	25	39	18	-	20	360
GN 5335.4-60-M12-D	60	M 12	-	25	39	18	-	20	366
GN 5335.4-40-M6-E	40	M 6	-	18	30.5	15	12	-	150
GN 5335.4-50-M8-E	50	M 8	-	21	34	17	15	-	225
GN 5335.4-50-M10-E	50	M 10	-	21	34	17	18	-	220
GN 5335.4-60-M12-E	60	M 12	-	25	39	18	22	-	380

3D-модель Технические данные (PDF)

Характеристики

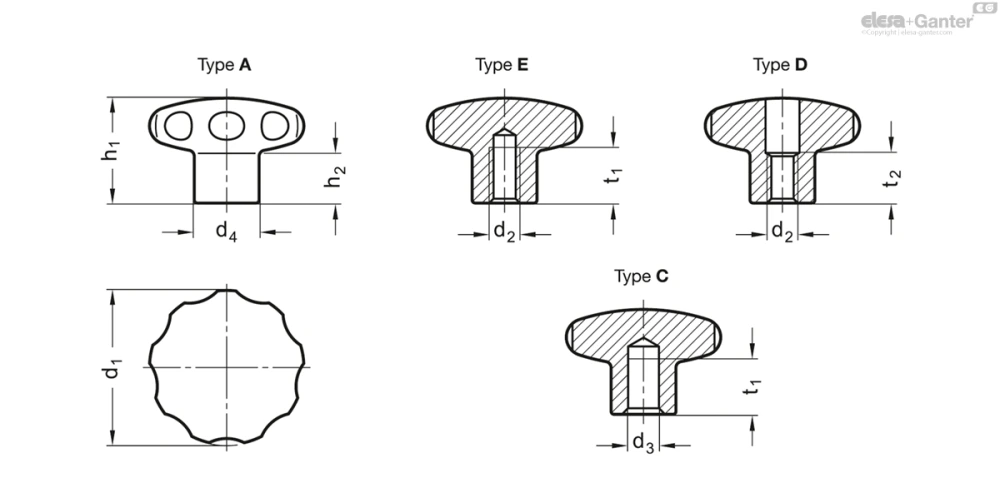

Типы

Тип A: без отверстия

Тип E: с глухим резьбовым отверстием

Тип D: со сквозным резьбовым отверстием

Тип C: с глухим отверстием H7 без резьбы

Нержавеющая сталь AISI 316L (A4)

матовая отделка, дробеструйная обработка

Информация

Лепестковые ручки GN 5335.4 из нержавеющей стали специально разработаны для применения в пищевой промышленности. Гладкая и герметичная поверхность, а также большие радиусы изгиба соответствуют требованиям гигиенических стандартов.
