Серия GN 513

GN 513

Пружинные элементы

Сталь

Пружинные элементы

Таблица (PDF)

GN 513

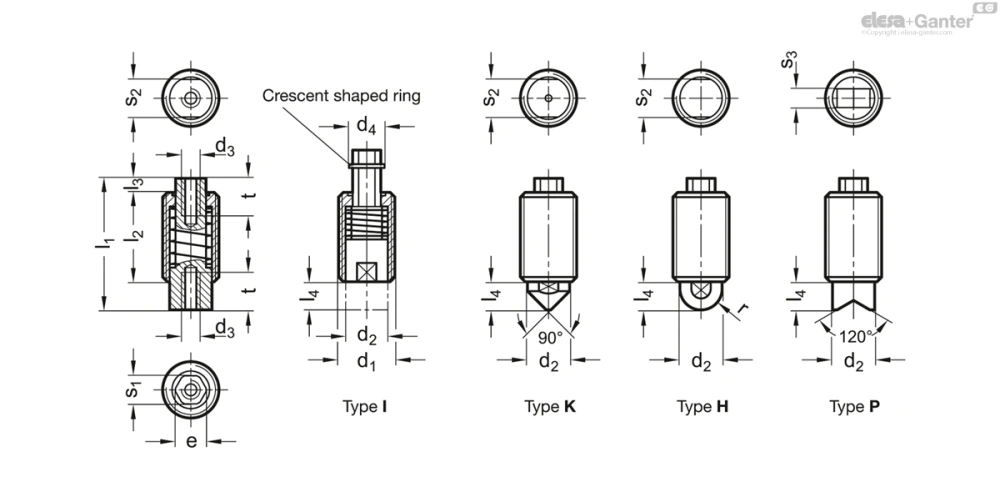

Таблица моделей — Пружинные элементы

Артикул	d₁	d₂	d₃	d₄	e	l₁	l₂	l₃	l₄	r	s₁	s₂	s₃	t мин.	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 513-M12x1,5-I-1	M 12 x 1.5	9	M 4	7.6	6.5	28	19	3	6	-	6	8	-	8	16	35	10
GN 513-M16x1,5-I-1	M 16 x 1.5	12	M 5	8.8	7.8	38	27	3	8	-	7	10	-	10	25	71	31
GN 513-M20x1,5-I-1	M 20 x 1.5	14.5	M 6	11.4	10	47	33	4	10	-	9	12	-	12	40	130	65
GN 513-M12x1,5-P-1	M 12 x 1.5	9	M 4	7.6	6.5	28	19	3	6	-	6	-	4	8	16	35	12
GN 513-M16x1,5-P-1	M 16 x 1.5	12	M 5	8.8	7.8	38	27	3	8	-	7	-	6	10	25	71	30
GN 513-M20x1,5-P-1	M 20 x 1.5	14.5	M 6	11.4	10	47	33	4	10	-	9	-	8	12	40	130	64
GN 513-M12x1,5-K-1	M 12 x 1.5	9	M 4	7.6	6.5	28	19	3	6	-	6	8	-	8	16	35	13
GN 513-M16x1,5-K-1	M 16 x 1.5	12	M 5	8.8	7.8	38	27	3	8	-	7	10	-	10	25	71	30
GN 513-M20x1,5-K-1	M 20 x 1,5	14.5	M 6	11.4	10	47	33	4	10	-	9	12	-	12	40	130	65
GN 513-M12x1,5-H-1	M 12 x 1.5	9	M 4	7.6	6.5	28	19	3	6	4.5	6	8	-	-	16	35	14
GN 513-M16x1,5-H-1	M 16 x 1.5	12	M 5	8.8	7.8	38	27	3	8	6	7	10	-	-	25	71	30
GN 513-M20x1,5-H-1	M 20 x 1.5	14.5	M 6	11.4	10	47	33	4	10	7.2	9	12	-	-	40	130	66
GN 513-M12x1,5-I-2	M 12 x 1.5	9	M 4	7.6	6.5	28	19	3	6	-	6	8	-	8	18	56	10
GN 513-M16x1,5-I-2	M 16 x 1.5	12	M 5	8.8	7.8	38	27	3	8	-	7	10	-	10	45	125	31
GN 513-M20x1,5-I-2	M 20 x 1.5	14.5	M 6	11.4	10	47	33	4	10	-	9	12	-	12	65	200	65
GN 513-M12x1,5-P-2	M 12 x 1.5	9	M 4	7.6	6.5	28	19	3	6	-	6	-	4	8	18	56	12
GN 513-M16x1,5-P-2	M 16 x 1.5	12	M 5	8.8	7.8	38	27	3	8	-	7	-	6	10	45	125	30
GN 513-M20x1,5-P-2	M 20 x 1.5	14.5	M 6	11.4	10	47	33	4	10	-	9	-	8	12	65	200	64
GN 513-M12x1,5-K-2	M 12 x 1.5	9	M 4	7.6	6.5	28	19	3	6	-	6	8	-	8	18	56	13
GN 513-M16x1,5-K-2	M 16 x 1.5	12	M 5	8.8	7.8	38	27	3	8	-	7	10	-	10	45	125	30
GN 513-M20x1,5-K-2	M 20 x 1,5	14.5	M 6	11.4	10	47	33	4	10	-	9	12	-	12	65	200	65
GN 513-M12x1,5-H-2	M 12 x 1.5	9	M 4	7.6	6.5	28	19	3	6	4.5	6	8	-	-	18	56	14
GN 513-M16x1,5-H-2	M 16 x 1.5	12	M 5	8.8	7.8	38	27	3	8	6	7	10	-	-	45	125	30
GN 513-M20x1,5-H-2	M 20 x 1.5	14.5	M 6	11.4	10	47	33	4	10	7.2	9	12	-	-	65	200	66

3D-модель Технические данные (PDF)

Характеристики

Types

Тип I: с внутренней резьбой

Тип K: заострённая носовая часть

Тип H: полусферический, сталь

Тип P: призматический (120°)

Артикул

Вариант исполнения 1: стандартная нагрузка пружины

Вариант исполнения 2: повышенная нагрузка пружины

Сталь

Резьбовая муфта

zinc plated, blue passivated

Пружинная задвижка

корпус: закалённая сталь, чернение

Артикул

стандартная нагрузка пружины:

дугообразное (серповидное) кольцо

фосфатирование (антрацит)

повышенная нагрузка пружины:

дугообразное (серповидное) кольцо

zinc plated, blue passivated

Информация

Пружинные элементы GN 513 являются универсальными манометрическими элементами, используемые в качестве упоров, установочных устройств или зажимных устройств, использующих силу пружины. Носовая часть с нагрузкой от пружины используется для нажимно-вытяжных действий. Кроме того, пружинный носик не может вращаться.

На натягиваемом конце внутренняя резьба цепляется за тяговый стержень или рабочую ручку.

Тип I с внутренней резьбой на выталкиваемом конце может быть снабжён специальным носиком плунжера.

Пружинный элемент может быть ввинчен в резьбу на шестиграннике на натягиваемом конце или на плоскостях для гаечного ключа на выталкиваемом конце плунжера.
