Магниты удерживающие

для сборки кабеля и линии

Таблица (PDF)

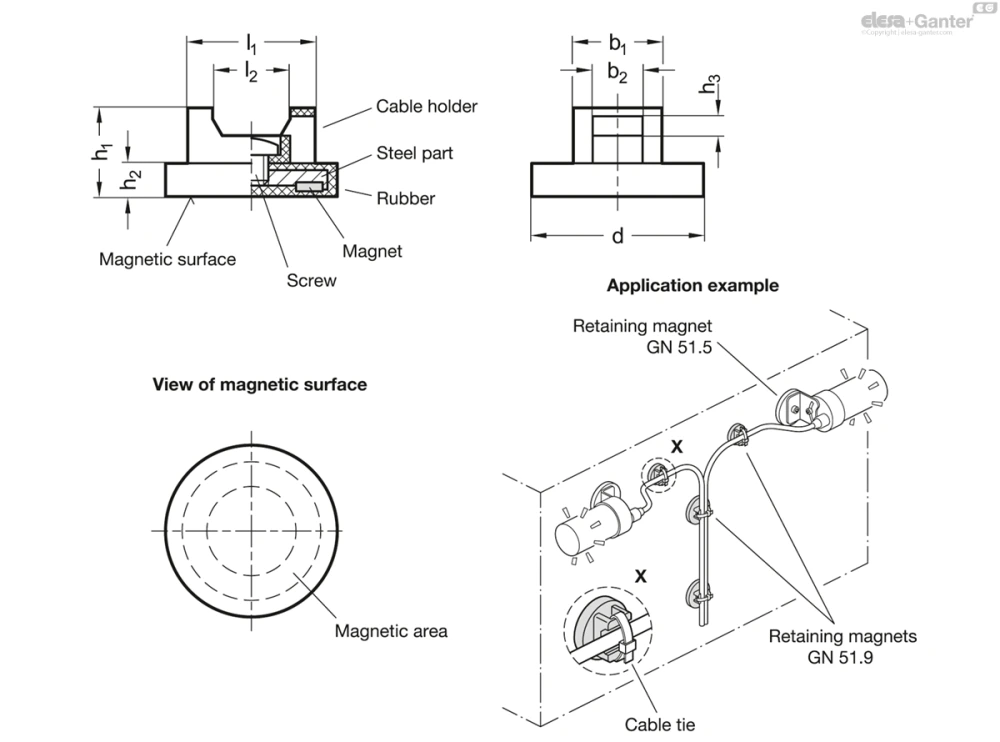

GN 51.9

Таблица моделей — Магниты удерживающие

Артикул	d	h₁	b₁	b₂	h₂	h₃	l₁	l₂	Номинальные магнитные сил в Н	Вес (г)
GN 51.9-ND-18-13-SW	18	13	10	5	6	2.5	15	9	25	7
GN 51.9-ND-22-16-SW	22	16	16	9	6	3.5	23	14	38	12
GN 51.9-ND-31-16-SW	31	16	16	9	6	3.5	23	14	89	26
GN 51.9-ND-43-16-SW	43	16	16	9	6	3.5	23	14	100	30

3D-модель Технические данные (PDF)

Характеристики

Стальная деталь

оцинкованный

Фиксатор кабеля

Пластик

Винт

Оцинкованная сталь

Материал магнита

NdFeB ND

Неодим, железо, бор

Термостойкость до 80 °C

Резиновая оболочка

Эластомер (TPE)

≈ 80А

Черный

Информация

Удерживающие магниты GN 51.9 с резиновой оболочкой образуют систему вместе со стальной деталью, обеспечивающей защиту и усиливающей магниты, оптимально концентрируя магнитный поток на прорезиненной магнитной поверхности.

Линии и шланги, которые должны часто перемещаться или демонтироваться для технического обслуживания или очистки, могут легко и надёжно крепиться к фиксатору кабеля при помощи кабельных стяжек.

Резина защищает чувствительные поверхности от повреждения магнитом, а также обеспечивает более высокий коэффициент трения, приводящий к высоким силам бокового смещения.
