Магниты фиксирующие

с круглой кнопкой / с кольцом для ключей, с резиновой оболочкой

Магниты фиксирующие

Таблица (PDF)

GN 51.7

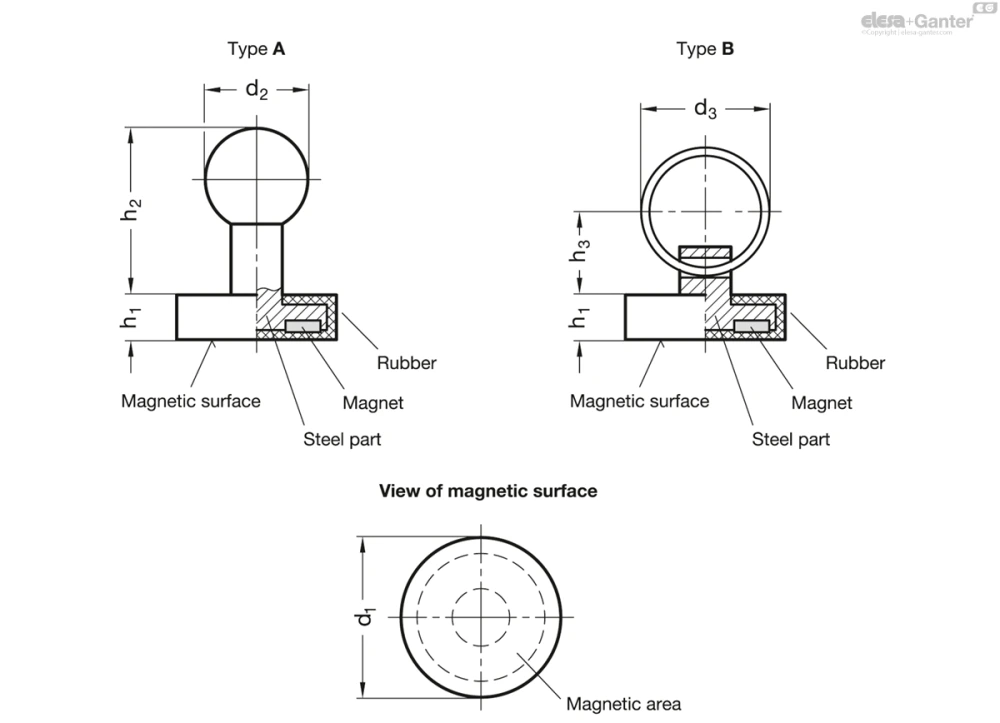

Таблица моделей — Магниты фиксирующие

Артикул	d₁	d₂	d₃	h₁	h₂	h₃	Номинальная сила сцепления в Н	Вес (г)
GN 51.7-ND-22-A	22	16	-	6	25	-	35	18
GN 51.7-ND-31-A	31	16	-	6	25	-	75	29
GN 51.7-ND-43-A	43	16	-	5.5	24	-	85	45
GN 51.7-ND-22-B	22	-	20	6	-	13	35	14
GN 51.7-ND-31-B	31	-	25	6	-	14.5	75	25
GN 51.7-ND-43-B	43	-	30	5.5	-	17	85	34

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: с ручкой

Тип B: с кольцом для ключей

Стальная деталь

никелирование

Материал магнита

NdFeB ND

Неодим, железо, бор

Термостойкость до 80 °C

Резиновая оболочка

Эластомер (TPE)

Твёрдость по Шору ≈80А

Черный

Шарообразная ручка

Пластик

Технополимер (полиамид PA)

чёрный цвет, матовая отделка

Кольцо для ключей

Сталь, никелированная

Информация

Удерживающие магниты с резиновой оболочкой GN 51.7 образуют систему вместе со стальной деталью, обеспечивающей защиту и усиливающей магниты, оптимально концентрируя магнитный поток на прорезиненной магнитной поверхности.

Резина защищает чувствительные поверхности от повреждения магнитом, а также обеспечивает более высокий коэффициент трения, приводящий к высоким силам бокового смещения.
