Магниты удерживающие

дискообразные, со шпилькой, с резиновой оболочкой

Таблица (PDF)

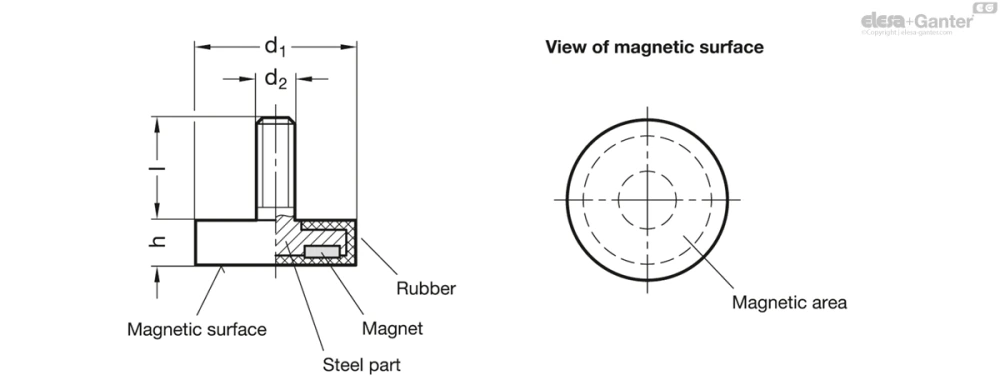

GN 51.3

Таблица моделей — Магниты удерживающие

Артикул	d₁	d₂	h	l	Номинальная сила сцепления в Н	Вес (г)
GN 51.3-ND-12-M4-SW	12	M 4	7	8.5	13	5
GN 51.3-ND-12-M4-WS	12	M 4	7	8.5	13	5
GN 51.3-ND-18-M4-SW	18	M 4	6	6	37	8
GN 51.3-ND-18-M4-WS	18	M 4	6	6	37	8
GN 51.3-ND-22-M4-SW	22	M 4	6	6.5	58	11
GN 51.3-ND-22-M4-WS	22	M 4	6	6.5	58	11
GN 51.3-ND-31-M6-SW	31	M 6	6	11	89	24
GN 51.3-ND-31-M6-WS	31	M 6	6	11	89	24
GN 51.3-ND-43-M4-SW	43	M 4	6	6	100	30
GN 51.3-ND-43-M4-WS	43	M 4	6	6	100	30
GN 51.3-ND-43-M6-SW	43	M 6	6	15	100	36
GN 51.3-ND-43-M6-WS	43	M 6	6	15	100	36
GN 51.3-ND-57-M6-SW	57	M 6	7.5	15	200	83
GN 51.3-ND-57-M6-WS	57	M 6	7.5	15	200	83
GN 51.3-ND-66-M8-SW	66	M 8	8.5	15	250	106
GN 51.3-ND-66-M8-WS	66	M 8	8.5	15	250	106
GN 51.3-ND-88-M8-SW	88	M 8	8.5	15	550	193
GN 51.3-ND-88-M8-WS	88	M 8	8.5	15	550	193

3D-модель Технические данные (PDF)

Характеристики

Стальная деталь

оцинкованный

Материал магнита

NdFeB ND

Неодим, железо, бор

термостойкость до 80 °C

Резиновая оболочка

Эластомер (TPE)

Твёрдость по Шору ≈80А

Черный SW

белый WS

Информация

Удерживающие магниты с резиновой оболочкой GN 51.3 образуют систему вместе со стальной деталью, обеспечивающей защиту и усиливающей магниты, оптимально концентрируя магнитный поток на прорезиненной магнитной поверхности.

Резина защищает чувствительные поверхности от повреждения магнитом, а также обеспечивает более высокий коэффициент трения, приводящий к высоким силам бокового смещения.
