Монтажные комплекты

Name: Монтажные комплекты GN 491.1-30-8-2
Brand: GANTER
SKU: GN 491.1-30-8-2

для индикаторов оборотов, используемых на линейных приводах GN 491/GN492

Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

GN 491.1-30-8-2

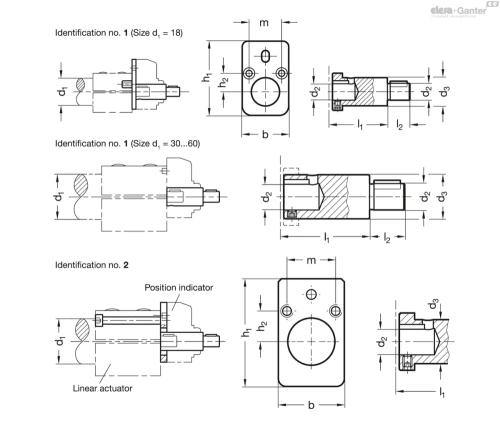

Технические характеристики — Монтажные комплекты

d₁Ø Linear actuator: 30
d_2f7: 8
b: 40
d₃: 14
l₁: 44
l₂: 15
h₁: 54.5
h₂: 15
m: 30
Для датчика положения: DD51-E
Weight (in g): 150
Вес (г): 150

Все модели серии GN 491.1 (9) →

Характеристики

Идентификационный номер

№1: для механических индикаторов положения DD52R / DD51 / DD50

№2: для электрических датчиков положения DD52R-Е/ DD51-Е

Вал переходника

Сталь

чернение

Рычаг фиксации двигателя

Алюминий

чёрный цвет, анодированный

Информация

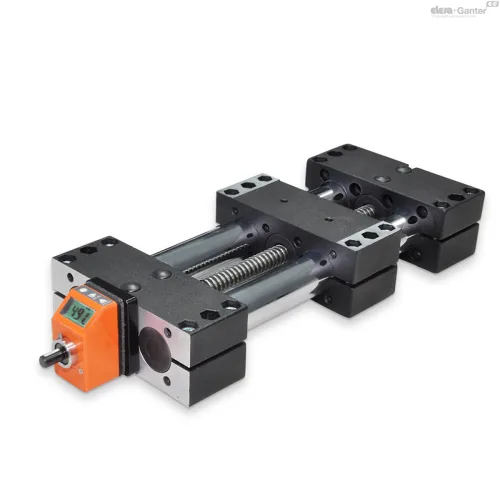

Установочный набор GN 491.1 необходим для присоединения индикатора оборотов к линейным приводам с двойной трубкой. Он состоит из переходного вала и обеспечивает крутящий момент, зависящий от индикатора оборотов, включает крепежные винты.

Механические индикаторы положения DD52R / DD51 / DD50 должны заказываться таким образом, чтобы счётчик выравнивался при подъёме шпинделя с трапециевидной резьбой.

Для индикаторов оборотов DD52R-E / DD51-E при каждом программировании устанавливается ожидаемое перемещение.

Аксессуары

Датчики положения и маховики заказываются отдельно.

Техническая информация

Основные допуски по стандартам ISO
