Монтажные комплекты

для индикаторов оборотов, используемых на линейных приводах GN 491/GN492

Монтажные комплекты

Таблица (PDF)

GN 491.1

Таблица моделей — Монтажные комплекты

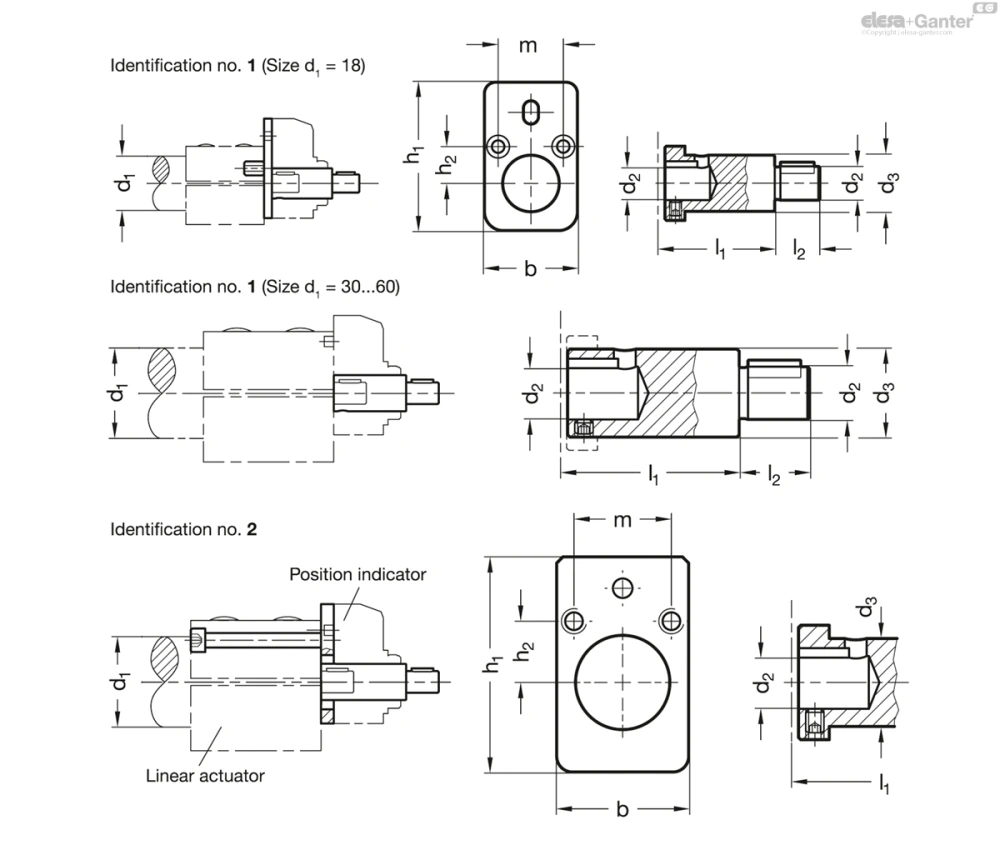

Артикул	d₁Ø Linear actuator	d_2f7	b	d₃	l₁	l₂	h₁	h₂	m	Для датчика положения	Вес (г)
GN 491.1-18-6-1	18	6	27	10	30	16	38.5	10	20	DD50	90
GN 491.1-30-8-1	30	8	40	14	35	15	54.5	15	30	DD51	159
GN 491.1-40-12-1	40	12	50	20	39	16	72.5	19.5	39	DD52R	100
GN 491.1-50-12-1	50	12	60	20	39	17	72.5	23	46	DD52R	159
GN 491.1-60-14-1	60	14	70	20	39	18	72.5	27.5	55	DD52R	92
GN 491.1-30-8-2	30	8	40	14	44	15	54.5	15	30	DD51-E	150
GN 491.1-40-12-2	40	12	50	20	51	16	72.5	19.5	39	DD52R-E	248
GN 491.1-50-12-2	50	12	60	20	51	17	72.5	23	46	DD52R-E	271
GN 491.1-60-14-2	60	14	70	20	51	18	72.5	27.5	55	DD52R-E	325

3D-модель Технические данные (PDF)

Характеристики

Идентификационный номер

№1: для механических индикаторов положения DD52R / DD51 / DD50

№2: для электрических датчиков положения DD52R-Е/ DD51-Е

Вал переходника

Сталь

чернение

Рычаг фиксации двигателя

Алюминий

чёрный цвет, анодированный

Информация

Установочный набор GN 491.1 необходим для присоединения индикатора оборотов к линейным приводам с двойной трубкой. Он состоит из переходного вала и обеспечивает крутящий момент, зависящий от индикатора оборотов, включает крепежные винты.

Механические индикаторы положения DD52R / DD51 / DD50 должны заказываться таким образом, чтобы счётчик выравнивался при подъёме шпинделя с трапециевидной резьбой.

Для индикаторов оборотов DD52R-E / DD51-E при каждом программировании устанавливается ожидаемое перемещение.

Аксессуары

Датчики положения и маховики заказываются отдельно.
