Серия GN 491

GN 491

Двухтрубчатые линейные приводы

с правой и левой резьбой, одна направляющая

Двухтрубчатые линейные приводы

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 491 — Двухтрубчатые линейные приводы GN 491 — Двухтрубчатые линейные приводы GN 491 — Двухтрубчатые линейные приводы GN 491 — Двухтрубчатые линейные приводы GN 491 — Двухтрубчатые линейные приводы GN 491 — Двухтрубчатые линейные приводы

Схемы

Схема GN 491

GN 491

Таблица моделей — Двухтрубчатые линейные приводы

Артикул
l2
m1
Монтажный комплект
Маховик
В корзину
GN 491-18-100-R1-SCR 18 100 420 TR10x3 28 6 - M 5 5.3 - - - - 28 29 1 14.5 0.75 3xb+l1 81 16 2xb+l1 68 - 20 - 20 18 - 4.5 8 A2x2x12 GN 491.1 DD50 GN 9234 640
GN 491-18-100-R2-SCR 18 100 420 TR10x3 28 6 - M 5 5.3 - - - - 28 29 1 14.5 0.75 3xb+l1 81 16 2xb+l1 68 - 20 - 20 18 - 4.5 8 A2x2x12 GN 491.1 DD50 GN 9234 0
GN 491-18-100-L1-SCR 18 100 420 TR10x3 28 6 - M 5 5.3 - - - - 28 29 1 14.5 0.75 3xb+l1 81 16 2xb+l1 68 - 20 - 20 18 - 4.5 8 A2x2x12 GN 491.1 DD50 GN 9234 682
GN 491-18-100-L2-SCR 18 100 420 TR10x3 28 6 - M 5 5.3 - - - - 28 29 1 14.5 0.75 3xb+l1 81 16 2xb+l1 68 - 20 - 20 18 - 4.5 8 A2x2x12 GN 491.1 DD50 GN 9234 0
GN 491-18-150-R1-SCR 18 150 420 TR10x3 28 6 - M 5 5.3 - - - - 28 29 1 14.5 0.75 3xb+l1 81 16 2xb+l1 68 - 20 - 20 18 - 4.5 8 A2x2x12 GN 491.1 DD50 GN 9234 720
GN 491-18-150-R2-SCR 18 150 420 TR10x3 28 6 - M 5 5.3 - - - - 28 29 1 14.5 0.75 3xb+l1 81 16 2xb+l1 68 - 20 - 20 18 - 4.5 8 A2x2x12 GN 491.1 DD50 GN 9234 0
GN 491-18-150-L1-SCR 18 150 420 TR10x3 28 6 - M 5 5.3 - - - - 28 29 1 14.5 0.75 3xb+l1 81 16 2xb+l1 68 - 20 - 20 18 - 4.5 8 A2x2x12 GN 491.1 DD50 GN 9234 0
GN 491-18-150-L2-SCR 18 150 420 TR10x3 28 6 - M 5 5.3 - - - - 28 29 1 14.5 0.75 3xb+l1 81 16 2xb+l1 68 - 20 - 20 18 - 4.5 8 A2x2x12 GN 491.1 DD50 GN 9234 0
GN 491-18-200-R1-SCR 18 200 420 TR10x3 28 6 - M 5 5.3 - - - - 28 29 1 14.5 0.75 3xb+l1 81 16 2xb+l1 68 - 20 - 20 18 - 4.5 8 A2x2x12 GN 491.1 DD50 GN 9234 810
GN 491-18-200-R2-SCR 18 200 420 TR10x3 28 6 - M 5 5.3 - - - - 28 29 1 14.5 0.75 3xb+l1 81 16 2xb+l1 68 - 20 - 20 18 - 4.5 8 A2x2x12 GN 491.1 DD50 GN 9234 906
GN 491-18-200-L1-SCR 18 200 420 TR10x3 28 6 - M 5 5.3 - - - - 28 29 1 14.5 0.75 3xb+l1 81 16 2xb+l1 68 - 20 - 20 18 - 4.5 8 A2x2x12 GN 491.1 DD50 GN 9234 0
GN 491-18-200-L2-SCR 18 200 420 TR10x3 28 6 - M 5 5.3 - - - - 28 29 1 14.5 0.75 3xb+l1 81 16 2xb+l1 68 - 20 - 20 18 - 4.5 8 A2x2x12 GN 491.1 DD50 GN 9234 0
GN 491-18-250-R1-SCR 18 250 420 TR10x3 28 6 - M 5 5.3 - - - - 28 29 1 14.5 0.75 3xb+l1 81 16 2xb+l1 68 - 20 - 20 18 - 4.5 8 A2x2x12 GN 491.1 DD50 GN 9234 890
GN 491-18-250-R2-SCR 18 250 420 TR10x3 28 6 - M 5 5.3 - - - - 28 29 1 14.5 0.75 3xb+l1 81 16 2xb+l1 68 - 20 - 20 18 - 4.5 8 A2x2x12 GN 491.1 DD50 GN 9234 0
GN 491-18-250-L1-SCR 18 250 420 TR10x3 28 6 - M 5 5.3 - - - - 28 29 1 14.5 0.75 3xb+l1 81 16 2xb+l1 68 - 20 - 20 18 - 4.5 8 A2x2x12 GN 491.1 DD50 GN 9234 890
GN 491-18-250-L2-SCR 18 250 420 TR10x3 28 6 - M 5 5.3 - - - - 28 29 1 14.5 0.75 3xb+l1 81 16 2xb+l1 68 - 20 - 20 18 - 4.5 8 A2x2x12 GN 491.1 DD50 GN 9234 0
GN 491-30-100-R1-SCR 30 100 1500 TR14x4 50 8 M 6 M 6 6.5 9 M 5 10.5 M 6 52 54 2 27 0.85 3xb+l1 130 16 2xb+l1 114 92 30 35 30 42 9.5 12 10 A2x2x12 GN 491.1 DD51 | DD51-E GN 9234 3000
GN 491-30-100-R2-SCR 30 100 1500 TR14x4 50 8 M 6 M 6 6.5 9 M 5 10.5 M 6 52 54 2 27 0.85 3xb+l1 130 16 2xb+l1 114 92 30 35 30 42 9.5 12 10 A2x2x12 GN 491.1 DD51 | DD51-E GN 9234 0
GN 491-30-100-L1-SCR 30 100 1500 TR14x4 50 8 M 6 M 6 6.5 9 M 5 10.5 M 6 52 54 2 27 0.85 3xb+l1 130 16 2xb+l1 114 92 30 35 30 42 9.5 12 10 A2x2x12 GN 491.1 DD51 | DD51-E GN 9234 3220
GN 491-30-100-L2-SCR 30 100 1500 TR14x4 50 8 M 6 M 6 6.5 9 M 5 10.5 M 6 52 54 2 27 0.85 3xb+l1 130 16 2xb+l1 114 92 30 35 30 42 9.5 12 10 A2x2x12 GN 491.1 DD51 | DD51-E GN 9234 0
GN 491-30-150-R1-SCR 30 150 1500 TR14x4 50 8 M 6 M 6 6.5 9 M 5 10.5 M 6 52 54 2 27 0.85 3xb+l1 130 16 2xb+l1 114 92 30 35 30 42 9.5 12 10 A2x2x12 GN 491.1 DD51 | DD51-E GN 9234 2980
GN 491-30-150-R2-SCR 30 150 1500 TR14x4 50 8 M 6 M 6 6.5 9 M 5 10.5 M 6 52 54 2 27 0.85 3xb+l1 130 16 2xb+l1 114 92 30 35 30 42 9.5 12 10 A2x2x12 GN 491.1 DD51 | DD51-E GN 9234 0
GN 491-30-150-L1-SCR 30 150 1500 TR14x4 50 8 M 6 M 6 6.5 9 M 5 10.5 M 6 52 54 2 27 0.85 3xb+l1 130 16 2xb+l1 114 92 30 35 30 42 9.5 12 10 A2x2x12 GN 491.1 DD51 | DD51-E GN 9234 0
GN 491-30-150-L2-SCR 30 150 1500 TR14x4 50 8 M 6 M 6 6.5 9 M 5 10.5 M 6 52 54 2 27 0.85 3xb+l1 130 16 2xb+l1 114 92 30 35 30 42 9.5 12 10 A2x2x12 GN 491.1 DD51 | DD51-E GN 9234 2020
GN 491-30-200-R1-SCR 30 200 1500 TR14x4 50 8 M 6 M 6 6.5 9 M 5 10.5 M 6 52 54 2 27 0.85 3xb+l1 130 16 2xb+l1 114 92 30 35 30 42 9.5 12 10 A2x2x12 GN 491.1 DD51 | DD51-E GN 9234 3160
GN 491-30-200-R2-SCR 30 200 1500 TR14x4 50 8 M 6 M 6 6.5 9 M 5 10.5 M 6 52 54 2 27 0.85 3xb+l1 130 16 2xb+l1 114 92 30 35 30 42 9.5 12 10 A2x2x12 GN 491.1 DD51 | DD51-E GN 9234 3620
GN 491-30-200-L1-SCR 30 200 1500 TR14x4 50 8 M 6 M 6 6.5 9 M 5 10.5 M 6 52 54 2 27 0.85 3xb+l1 130 16 2xb+l1 114 92 30 35 30 42 9.5 12 10 A2x2x12 GN 491.1 DD51 | DD51-E GN 9234 0
GN 491-30-200-L2-SCR 30 200 1500 TR14x4 50 8 M 6 M 6 6.5 9 M 5 10.5 M 6 52 54 2 27 0.85 3xb+l1 130 16 2xb+l1 114 92 30 35 30 42 9.5 12 10 A2x2x12 GN 491.1 DD51 | DD51-E GN 9234 0
GN 491-30-300-R1-SCR 30 300 1500 TR14x4 50 8 M 6 M 6 6.5 9 M 5 10.5 M 6 52 54 2 27 0.85 3xb+l1 130 16 2xb+l1 114 92 30 35 30 42 9.5 12 10 A2x2x12 GN 491.1 DD51 | DD51-E GN 9234 3520
GN 491-30-300-R2-SCR 30 300 1500 TR14x4 50 8 M 6 M 6 6.5 9 M 5 10.5 M 6 52 54 2 27 0.85 3xb+l1 130 16 2xb+l1 114 92 30 35 30 42 9.5 12 10 A2x2x12 GN 491.1 DD51 | DD51-E GN 9234 4895
GN 491-30-300-L1-SCR 30 300 1500 TR14x4 50 8 M 6 M 6 6.5 9 M 5 10.5 M 6 52 54 2 27 0.85 3xb+l1 130 16 2xb+l1 114 92 30 35 30 42 9.5 12 10 A2x2x12 GN 491.1 DD51 | DD51-E GN 9234 3600
GN 491-30-300-L2-SCR 30 300 1500 TR14x4 50 8 M 6 M 6 6.5 9 M 5 10.5 M 6 52 54 2 27 0.85 3xb+l1 130 16 2xb+l1 114 92 30 35 30 42 9.5 12 10 A2x2x12 GN 491.1 DD51 | DD51-E GN 9234 0
GN 491-40-100-R1-SCR 40 100 2650 TR20x4 60 12 M 8 M 8 8.5 13.5 M 6 13.5 M 8 60 63 3 31.5 1.05 3xb+l1 180 17 2xb+l1 160 132 39 38 39 62 12.5 12 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 5470
GN 491-40-100-R2-SCR 40 100 2650 TR20x4 60 12 M 8 M 8 8.5 13.5 M 6 13.5 M 8 60 63 3 31.5 1.05 3xb+l1 180 17 2xb+l1 160 132 39 38 39 62 12.5 12 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-40-100-L1-SCR 40 100 2650 TR20x4 60 12 M 8 M 8 8.5 13.5 M 6 13.5 M 8 60 63 3 31.5 1.05 3xb+l1 180 17 2xb+l1 160 132 39 38 39 62 12.5 12 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 5570
GN 491-40-100-L2-SCR 40 100 2650 TR20x4 60 12 M 8 M 8 8.5 13.5 M 6 13.5 M 8 60 63 3 31.5 1.05 3xb+l1 180 17 2xb+l1 160 132 39 38 39 62 12.5 12 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-40-150-R1-SCR 40 150 2650 TR20x4 60 12 M 8 M 8 8.5 13.5 M 6 13.5 M 8 60 63 3 31.5 1.05 3xb+l1 180 17 2xb+l1 160 132 39 38 39 62 12.5 12 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 5870
GN 491-40-150-R2-SCR 40 150 2650 TR20x4 60 12 M 8 M 8 8.5 13.5 M 6 13.5 M 8 60 63 3 31.5 1.05 3xb+l1 180 17 2xb+l1 160 132 39 38 39 62 12.5 12 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-40-150-L1-SCR 40 150 2650 TR20x4 60 12 M 8 M 8 8.5 13.5 M 6 13.5 M 8 60 63 3 31.5 1.05 3xb+l1 180 17 2xb+l1 160 132 39 38 39 62 12.5 12 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 5960
GN 491-40-150-L2-SCR 40 150 2650 TR20x4 60 12 M 8 M 8 8.5 13.5 M 6 13.5 M 8 60 63 3 31.5 1.05 3xb+l1 180 17 2xb+l1 160 132 39 38 39 62 12.5 12 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-40-200-R1-SCR 40 200 2650 TR20x4 60 12 M 8 M 8 8.5 13.5 M 6 13.5 M 8 60 63 3 31.5 1.05 3xb+l1 180 17 2xb+l1 160 132 39 38 39 62 12.5 12 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 6500
GN 491-40-200-R2-SCR 40 200 2650 TR20x4 60 12 M 8 M 8 8.5 13.5 M 6 13.5 M 8 60 63 3 31.5 1.05 3xb+l1 180 17 2xb+l1 160 132 39 38 39 62 12.5 12 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-40-200-L1-SCR 40 200 2650 TR20x4 60 12 M 8 M 8 8.5 13.5 M 6 13.5 M 8 60 63 3 31.5 1.05 3xb+l1 180 17 2xb+l1 160 132 39 38 39 62 12.5 12 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-40-200-L2-SCR 40 200 2650 TR20x4 60 12 M 8 M 8 8.5 13.5 M 6 13.5 M 8 60 63 3 31.5 1.05 3xb+l1 180 17 2xb+l1 160 132 39 38 39 62 12.5 12 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-40-300-R1-SCR 40 300 2650 TR20x4 60 12 M 8 M 8 8.5 13.5 M 6 13.5 M 8 60 63 3 31.5 1.05 3xb+l1 180 17 2xb+l1 160 132 39 38 39 62 12.5 12 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 6970
GN 491-40-300-R2-SCR 40 300 2650 TR20x4 60 12 M 8 M 8 8.5 13.5 M 6 13.5 M 8 60 63 3 31.5 1.05 3xb+l1 180 17 2xb+l1 160 132 39 38 39 62 12.5 12 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-40-300-L1-SCR 40 300 2650 TR20x4 60 12 M 8 M 8 8.5 13.5 M 6 13.5 M 8 60 63 3 31.5 1.05 3xb+l1 180 17 2xb+l1 160 132 39 38 39 62 12.5 12 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-40-300-L2-SCR 40 300 2650 TR20x4 60 12 M 8 M 8 8.5 13.5 M 6 13.5 M 8 60 63 3 31.5 1.05 3xb+l1 180 17 2xb+l1 160 132 39 38 39 62 12.5 12 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-50-100-R1-SCR 50 100 2760 TR20x4 72 12 M 10 M 8 8.5 13.5 M 8 13.5 M 8 72 76 4 38 1.2 3xb+l1 206 18 2xb+l1 184 150 46 50 46 62 13 15 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 8900
GN 491-50-100-R2-SCR 50 100 2760 TR20x4 72 12 M 10 M 8 8.5 13.5 M 8 13.5 M 8 72 76 4 38 1.2 3xb+l1 206 18 2xb+l1 184 150 46 50 46 62 13 15 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-50-100-L1-SCR 50 100 2760 TR20x4 72 12 M 10 M 8 8.5 13.5 M 8 13.5 M 8 72 76 4 38 1.2 3xb+l1 206 18 2xb+l1 184 150 46 50 46 62 13 15 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 9800
GN 491-50-100-L2-SCR 50 100 2760 TR20x4 72 12 M 10 M 8 8.5 13.5 M 8 13.5 M 8 72 76 4 38 1.2 3xb+l1 206 18 2xb+l1 184 150 46 50 46 62 13 15 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-50-150-R1-SCR 50 150 2760 TR20x4 72 12 M 10 M 8 8.5 13.5 M 8 13.5 M 8 72 76 4 38 1.2 3xb+l1 206 18 2xb+l1 184 150 46 50 46 62 13 15 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 9440
GN 491-50-150-R2-SCR 50 150 2760 TR20x4 72 12 M 10 M 8 8.5 13.5 M 8 13.5 M 8 72 76 4 38 1.2 3xb+l1 206 18 2xb+l1 184 150 46 50 46 62 13 15 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-50-150-L1-SCR 50 150 2760 TR20x4 72 12 M 10 M 8 8.5 13.5 M 8 13.5 M 8 72 76 4 38 1.2 3xb+l1 206 18 2xb+l1 184 150 46 50 46 62 13 15 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-50-150-L2-SCR 50 150 2760 TR20x4 72 12 M 10 M 8 8.5 13.5 M 8 13.5 M 8 72 76 4 38 1.2 3xb+l1 206 18 2xb+l1 184 150 46 50 46 62 13 15 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-50-200-R1-SCR 50 200 2760 TR20x4 72 12 M 10 M 8 8.5 13.5 M 8 13.5 M 8 72 76 4 38 1.2 3xb+l1 206 18 2xb+l1 184 150 46 50 46 62 13 15 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 10000
GN 491-50-200-R2-SCR 50 200 2760 TR20x4 72 12 M 10 M 8 8.5 13.5 M 8 13.5 M 8 72 76 4 38 1.2 3xb+l1 206 18 2xb+l1 184 150 46 50 46 62 13 15 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-50-200-L1-SCR 50 200 2760 TR20x4 72 12 M 10 M 8 8.5 13.5 M 8 13.5 M 8 72 76 4 38 1.2 3xb+l1 206 18 2xb+l1 184 150 46 50 46 62 13 15 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-50-200-L2-SCR 50 200 2760 TR20x4 72 12 M 10 M 8 8.5 13.5 M 8 13.5 M 8 72 76 4 38 1.2 3xb+l1 206 18 2xb+l1 184 150 46 50 46 62 13 15 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-50-300-R1-SCR 50 300 2760 TR20x4 72 12 M 10 M 8 8.5 13.5 M 8 13.5 M 8 72 76 4 38 1.2 3xb+l1 206 18 2xb+l1 184 150 46 50 46 62 13 15 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 11120
GN 491-50-300-R2-SCR 50 300 2760 TR20x4 72 12 M 10 M 8 8.5 13.5 M 8 13.5 M 8 72 76 4 38 1.2 3xb+l1 206 18 2xb+l1 184 150 46 50 46 62 13 15 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-50-300-L1-SCR 50 300 2760 TR20x4 72 12 M 10 M 8 8.5 13.5 M 8 13.5 M 8 72 76 4 38 1.2 3xb+l1 206 18 2xb+l1 184 150 46 50 46 62 13 15 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-50-300-L2-SCR 50 300 2760 TR20x4 72 12 M 10 M 8 8.5 13.5 M 8 13.5 M 8 72 76 4 38 1.2 3xb+l1 206 18 2xb+l1 184 150 46 50 46 62 13 15 13 A4x4x12 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-60-300-R1-SCR 60 300 2740 TR25x5 80 14 M 10 M 10 10.5 13.5 M 8 16.5 M 10 86 90 4 45 1.35 3xb+l1 240 19 2xb+l1 216 185 55 60 55 74 14 16.5 17 A5x5x16 GN 491.1 DD52R | DD52R-E GN 9234 17800
GN 491-60-300-R2-SCR 60 300 2740 TR25x5 80 14 M 10 M 10 10.5 13.5 M 8 16.5 M 10 86 90 4 45 1.35 3xb+l1 240 19 2xb+l1 216 185 55 60 55 74 14 16.5 17 A5x5x16 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-60-300-L1-SCR 60 300 2740 TR25x5 80 14 M 10 M 10 10.5 13.5 M 8 16.5 M 10 86 90 4 45 1.35 3xb+l1 240 19 2xb+l1 216 185 55 60 55 74 14 16.5 17 A5x5x16 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-60-300-L2-SCR 60 300 2740 TR25x5 80 14 M 10 M 10 10.5 13.5 M 8 16.5 M 10 86 90 4 45 1.35 3xb+l1 240 19 2xb+l1 216 185 55 60 55 74 14 16.5 17 A5x5x16 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-60-400-R1-SCR 60 400 2740 TR25x5 80 14 M 10 M 10 10.5 13.5 M 8 16.5 M 10 86 90 4 45 1.35 3xb+l1 240 19 2xb+l1 216 185 55 60 55 74 14 16.5 17 A5x5x16 GN 491.1 DD52R | DD52R-E GN 9234 18950
GN 491-60-400-R2-SCR 60 400 2740 TR25x5 80 14 M 10 M 10 10.5 13.5 M 8 16.5 M 10 86 90 4 45 1.35 3xb+l1 240 19 2xb+l1 216 185 55 60 55 74 14 16.5 17 A5x5x16 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-60-400-L1-SCR 60 400 2740 TR25x5 80 14 M 10 M 10 10.5 13.5 M 8 16.5 M 10 86 90 4 45 1.35 3xb+l1 240 19 2xb+l1 216 185 55 60 55 74 14 16.5 17 A5x5x16 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-60-400-L2-SCR 60 400 2740 TR25x5 80 14 M 10 M 10 10.5 13.5 M 8 16.5 M 10 86 90 4 45 1.35 3xb+l1 240 19 2xb+l1 216 185 55 60 55 74 14 16.5 17 A5x5x16 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-60-500-R1-SCR 60 500 2740 TR25x5 80 14 M 10 M 10 10.5 13.5 M 8 16.5 M 10 86 90 4 45 1.35 3xb+l1 240 19 2xb+l1 216 185 55 60 55 74 14 16.5 17 A5x5x16 GN 491.1 DD52R | DD52R-E GN 9234 20600
GN 491-60-500-R2-SCR 60 500 2740 TR25x5 80 14 M 10 M 10 10.5 13.5 M 8 16.5 M 10 86 90 4 45 1.35 3xb+l1 240 19 2xb+l1 216 185 55 60 55 74 14 16.5 17 A5x5x16 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-60-500-L1-SCR 60 500 2740 TR25x5 80 14 M 10 M 10 10.5 13.5 M 8 16.5 M 10 86 90 4 45 1.35 3xb+l1 240 19 2xb+l1 216 185 55 60 55 74 14 16.5 17 A5x5x16 GN 491.1 DD52R | DD52R-E GN 9234 0
GN 491-60-500-L2-SCR 60 500 2740 TR25x5 80 14 M 10 M 10 10.5 13.5 M 8 16.5 M 10 86 90 4 45 1.35 3xb+l1 240 19 2xb+l1 216 185 55 60 55 74 14 16.5 17 A5x5x16 GN 491.1 DD52R | DD52R-E GN 9234 0
3D-модель Технические данные (PDF)

Характеристики

Типы

  • Тип R1: Правая резьба, цапфа на одном конце
  • Тип R2*: Правая резьба, цапфа на обоих концах
  • Тип L1*: левая резьба, цапфа на одном конце
  • Тип L2*: Левая резьба, цапфа на обоих концах

* обычно отсутствуют на складе

Направляющие трубки DIN 2391

Сталь, хромированная SCR

Концевые детали / направляющая

Алюминий

  • С пластиковым покрытием

чёрный цвет, RAL 9005, текстурированная отделка

  • Крепёжная поверхность / монтажная поверхность

Механическая обработка, гладкая поверхность

Шпиндель с трапецеидальной резьбой

  • Сталь, гладкая поверхность
  • с шарикоподшипником
  • Точность позиционирования ±0,2 мм/ход 300 мм

Ведомая гайка

орудийная бронза

Винт с головкой под торцевой ключ DIN 912

Оцинкованная сталь

Шестигранные гайки DIN 985

Оцинкованная сталь

Автоблокировка, с полиамидным кольцом

Информация

В дополнение к стандартным длинам хода, указанным в таблице выше для двухтрубчатых линейных приводов GN 491, любая длина в пределах максимальной длины также возможна.

Для измерения смещения и позиционирования направляющих могут быть добавлены цифровые датчики положения.

Аксессуары

  • Монтажные комплекты GN 491.1  (для датчиков положения)

Монтажные приспособления концевых деталей

Горизонтальный с винтами для резьбы d4или отверстия d5

MD491_MT-22642-0

Вертикальный

Снаружи, с винтами для резьбы d3

Изнутри, с винтами для отверстия d6

Изнутри, с винтами для отверстия d5 / d7

MD491_MT-22651-0

Монтажные приспособления на направляющей

Монтаж с винтами для резьбы d4 или отверстия d5

MD491_MT-22654-0

Сборка датчика положения и маховика

Использование монтажного комплекта, датчика положения и маховика

MD491_AN-16796-0_RU

Техническое описание / Несущая способность

MD491_BL-49892-0
dFx в НFy в НFz в НMx в НмMy в НмMz в Нм
--l = 500l = 1000l = 1500l = 500l = 1000l = 1500---
18425215110-10580-223540
308501100900550600350150100100100
4011003700280014002100600180150140170
5019003850240021003100700200180220290
602700690005700510063002800360320350500

Указанные силы Fy и Fz изгибают направляющую трубку приблизительно на 0,5 мм.

Описание

Ползунок перемещается по болтовому шпинделю с трапециевидной резьбой и направляющей гайке. Ползунок направляется через две хромированные трубки, что обеспечивает высокую грузоподъемность и позволяет компенсировать высокие крутящие моменты при помощи линейного привода.

Для типа GN 492  вторая направляющая и крепёжная пластина расширяют возможности применения.

Эти двухтрубчатые линейные приводы предназначены для ручного управления (маховик). При соответствующей смазке они могут также поглощать скорость вращения шпинделя до 250 об/мин.

Точность позиционирования составляет 0,2 мм / ход 300 мм, максимальный предел отклонения в обратном направлении – 0,1 мм.

Для измерения перемещения или определения позиции могут быть подключены цифровые датчики положения DD52R/ DD51/ DD52R-E/ DD51-E . Требуемое выдвижение цапфы обеспечивается посредством монтажных комплектов GN 491.1.

Конструкции

MD491_KI-22648-0

Двухтрубчатые линейные приводы GN 491 / GN 492  с правой или левой резьбой, один или два конца вала.

Вопрос о продукции

Спросите о серии GN 491 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 131.1-AL — Двусторонние зажимы линейного привода

GN 131.1-AL

Двусторонние зажимы линейного привода

Алюминий / Нержавеющая сталь, для одноосевой системы

Алюминий
GN 131.1-NI — Двусторонние зажимы линейного привода

GN 131.1-NI

Двусторонние зажимы линейного привода

Алюминий / Нержавеющая сталь, для одноосевой системы

Нержавеющая сталь
GN 131.2-AL — Двусторонние зажимы линейного привода

GN 131.2-AL

Двусторонние зажимы линейного привода

Алюминий / Нержавеющая сталь, для двухосевой системы

Алюминий
GN 131.2-NI — Двусторонние зажимы линейного привода

GN 131.2-NI

Двусторонние зажимы линейного привода

Алюминий / Нержавеющая сталь, для двухосевой системы

Нержавеющая сталь
GN 132.1 — Двусторонние зажимы линейного привода

GN 132.1

Двусторонние зажимы линейного привода

Алюминий, одноосевая система

Без втулочного подшипника
GN 132.15-A — Двусторонние зажимы линейного привода

GN 132.15-A

Двусторонние зажимы линейного привода

для одноосевой системы, Нержавеющая сталь

Без уплотнений
GN 132.15-B — Двусторонние зажимы линейного привода

GN 132.15-B

Двусторонние зажимы линейного привода

для одноосевой системы, Нержавеющая сталь

С уплотнениями
GN 132.2 — Двусторонние зажимы линейного привода

GN 132.2

Двусторонние зажимы линейного привода

Алюминий, двусторонняя осевая система

Без втулочного подшипника

Артикул модели

GN 491 — Двухтрубчатые линейные приводы

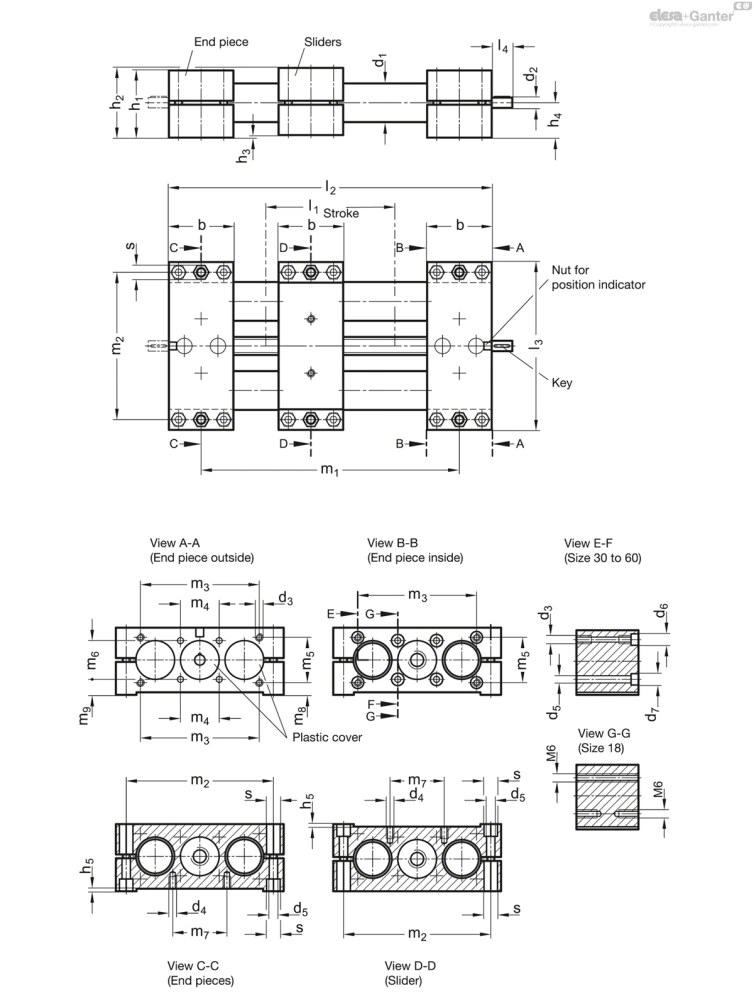

Чертёж GN 491
