Серия GN 464.2
GN 464.2-ZB
Винты с накаткой
Сталь / нержавеющая сталь, с тонким стержнем для предотвращения выпадения, высокого типа
Оцинкованная, воронёная пассивированная
Исполнения серии GN 464.2
Изображения
Схемы
GN 464.2-ZB
Таблица моделей — Винты с накаткой
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 464.2-M4-15-ZB | M 4 | 15 | 2...4 | 4...8 | 8...10 | 16 | 8 | 3.2 | 4.5 | 9.5 | 3.5 | 5 | 2 | 9 | |
| GN 464.2-M4-17-ZB | M 4 | 17 | 4...6 | 6...10 | 10...12 | 16 | 8 | 3.2 | 4.5 | 9.5 | 3.5 | 5 | 2 | 9 | |
| GN 464.2-M4-19-ZB | M 4 | 19 | 6...8 | 8...12 | 12...14 | 16 | 8 | 3.2 | 4.5 | 9.5 | 3.5 | 5 | 2 | 9 | |
| GN 464.2-M4-21-ZB | M 4 | 21 | 8...10 | 10...14 | 14...16 | 16 | 8 | 3.2 | 4.5 | 9.5 | 3.5 | 5 | 2 | 9 | |
| GN 464.2-M5-18-ZB | M 5 | 18 | 2.5...4 | 4...10.5 | 10.5...12 | 20 | 10 | 4 | 5.5 | 11.5 | 4 | 6 | 2.5 | 16 | |
| GN 464.2-M5-20-ZB | M 5 | 20 | 4...6 | 6...12 | 12...14 | 20 | 10 | 4 | 5.5 | 11.5 | 4 | 6 | 2.5 | 16 | |
| GN 464.2-M5-22-ZB | M 5 | 22 | 6...8 | 8...14 | 14...16 | 20 | 10 | 4 | 5.5 | 11.5 | 4 | 6 | 2.5 | 16 | |
| GN 464.2-M5-26-ZB | M 5 | 26 | 8...12 | 12...16 | 16...18 | 20 | 10 | 4 | 5.5 | 11.5 | 4 | 6 | 2.5 | 17 | |
| GN 464.2-M6-24-ZB | M 6 | 24 | 3...6 | 6...13 | 13...16 | 24 | 12 | 4.8 | 6.5 | 15 | 5 | 8 | 3 | 30 | |
| GN 464.2-M6-26-ZB | M 6 | 26 | 6...8 | 8...16 | 16...18 | 24 | 12 | 4.8 | 6.5 | 15 | 5 | 8 | 3 | 30 | |
| GN 464.2-M6-30-ZB | M 6 | 30 | 8...12 | 12...18 | 18...22 | 24 | 12 | 4.8 | 6.5 | 15 | 5 | 8 | 3 | 31 | |
| GN 464.2-M6-34-ZB | M 6 | 34 | 12...16 | 16...22 | 22...26 | 24 | 12 | 4.8 | 6.5 | 15 | 5 | 8 | 3 | 31 | |
| GN 464.2-M8-30-ZB | M 8 | 30 | 4...8 | 8...16 | 16...20 | 30 | 16 | 6.5 | 8.5 | 18 | 6 | 10 | 4 | 60 | |
| GN 464.2-M8-34-ZB | M 8 | 34 | 8...12 | 12...20 | 20...24 | 30 | 16 | 6.5 | 8.5 | 18 | 6 | 10 | 4 | 61 | |
| GN 464.2-M8-38-ZB | M 8 | 38 | 12...16 | 16...24 | 24...28 | 30 | 16 | 6.5 | 8.5 | 18 | 6 | 10 | 4 | 62 | |
| GN 464.2-M8-42-ZB | M 8 | 42 | 16...20 | 20...28 | 28...32 | 30 | 16 | 6.5 | 8.5 | 18 | 6 | 10 | 4 | 63 |
Характеристики
Сталь
- Класс материала 5
- Прецизионная обработка видимой поверхности
- Оцинкованный, с голубой пассивацией ZB
Нержавеющая сталь AISI 303 NI
Матовая отделка, дробеструйная обработка
Информация
Винты с накаткой GN 464.2 используются, например, для крепления крышек машин. Стержень d4 обеспечивает простое предотвращение выпадения. Вместо сквозного отверстия в данном случае требуется вторая резьба d1, потенциально с соответствующим отверстием для зазора d5.

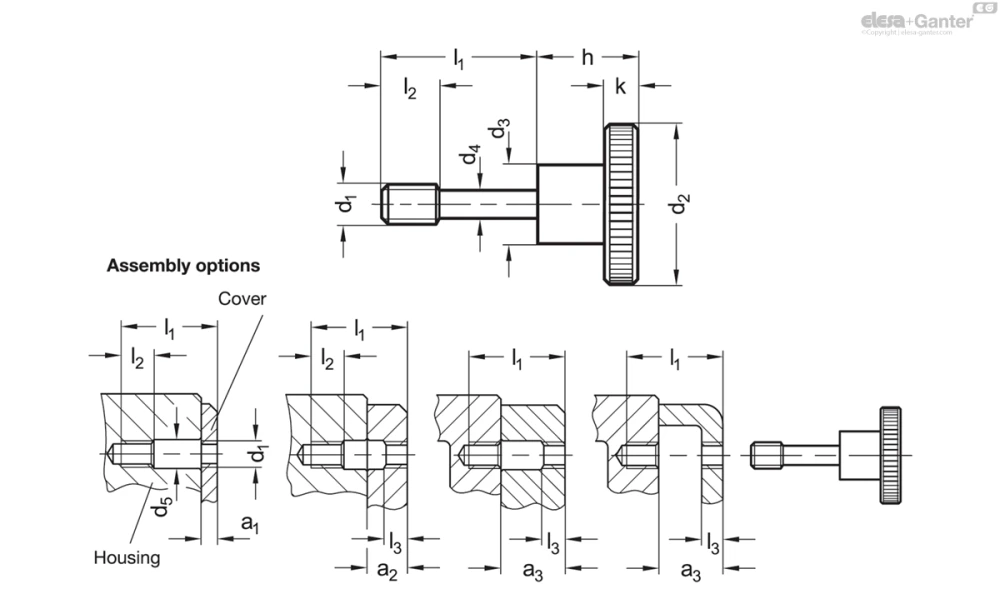

В зависимости от конструкции и требуемой зажимной толщины a1 ... a3 крышки возможны несколько вариантов сборки, как показано.
Техническая информация
Вопрос о продукции
Спросите о серии GN 464.2-ZB — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
