Серия GN 45

GN 45-T/TK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма

с гайкой / без гайки, лыска под ключ в основании

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 45

GN 45-S/SK

GN 45-S/SK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма
GN 45-T/TK

GN 45-T/TK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма

Изображения

GN 45-T/TK — Регулируемые опоры GN 45-T/TK — Регулируемые опоры GN 45-T/TK — Регулируемые опоры

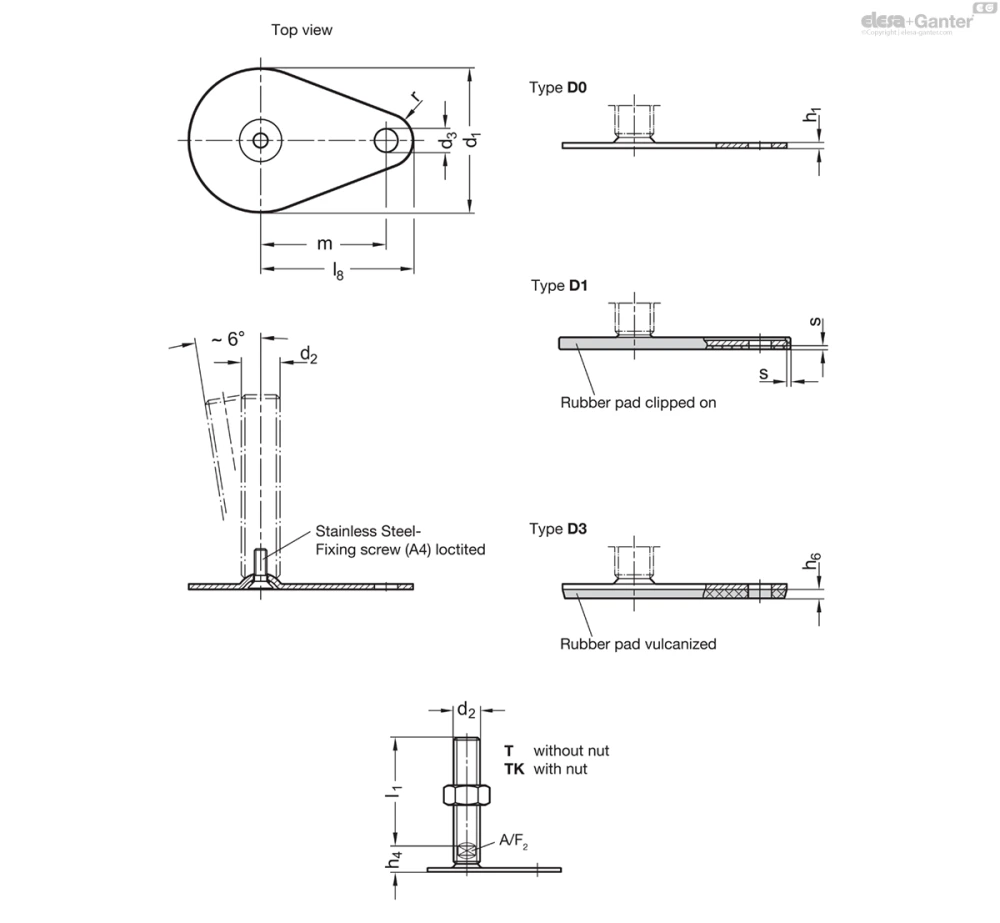

Схемы

Схема GN 45-T/TK

GN 45-T/TK

Таблица моделей — Регулируемые опоры

Артикул
d3
r
Вес (г) 3D В корзину
GN 45-50-M16-75-D0-T 50 M 16 75 13 2.5 17 - 60 45 15 - 12 14 189
GN 45-50-M16-75-D0-TK 50 M 16 75 13 2.5 17 - 60 45 15 - 12 14 198
GN 45-50-M16-75-D1-T 50 M 16 75 13 2.5 17 - 60 45 15 2 12 14 198
GN 45-50-M16-75-D1-TK 50 M 16 75 13 2.5 17 - 60 45 15 2 12 14 207
GN 45-50-M16-75-D3-T 50 M 16 75 13 2.5 17 4 60 45 15 - 12 14 202
GN 45-50-M16-75-D3-TK 50 M 16 75 13 2.5 17 4 60 45 15 - 12 14 211
GN 45-50-M16-100-D0-T 50 M 16 100 13 2.5 17 - 60 45 15 - 12 14 222
GN 45-50-M16-100-D0-TK 50 M 16 100 13 2.5 17 - 60 45 15 - 12 14 231
GN 45-50-M16-100-D1-T 50 M 16 100 13 2.5 17 - 60 45 15 2 12 14 231
GN 45-50-M16-100-D1-TK 50 M 16 100 13 2.5 17 - 60 45 15 2 12 14 240
GN 45-50-M16-100-D3-T 50 M 16 100 13 2.5 17 4 60 45 15 - 12 14 235
GN 45-50-M16-100-D3-TK 50 M 16 100 13 2.5 17 4 60 45 15 - 12 14 244
GN 45-50-M16-125-D0-T 50 M 16 125 13 2.5 17 - 60 45 15 - 12 14 256
GN 45-50-M16-125-D0-TK 50 M 16 125 13 2.5 17 - 60 45 15 - 12 14 265
GN 45-50-M16-125-D1-T 50 M 16 125 13 2.5 17 - 60 45 15 2 12 14 265
GN 45-50-M16-125-D1-TK 50 M 16 125 13 2.5 17 - 60 45 15 2 12 14 274
GN 45-50-M16-125-D3-T 50 M 16 125 13 2.5 17 4 60 45 15 - 12 14 268
GN 45-50-M16-125-D3-TK 50 M 16 125 13 2.5 17 4 60 45 15 - 12 14 277
GN 45-50-M16-150-D0-T 50 M 16 150 13 2.5 17 - 60 45 15 - 12 16 291
GN 45-50-M16-150-D0-TK 50 M 16 150 13 2.5 17 - 60 45 15 - 12 16 300
GN 45-50-M16-150-D1-T 50 M 16 150 13 2.5 17 - 60 45 15 2 12 16 300
GN 45-50-M16-150-D1-TK 50 M 16 150 13 2.5 17 - 60 45 15 2 12 16 309
GN 45-50-M16-150-D3-T 50 M 16 150 13 2.5 17 4 60 45 15 - 12 16 304
GN 45-50-M16-150-D3-TK 50 M 16 150 13 2.5 17 4 60 45 15 - 12 16 313
GN 45-50-M16-200-D0-T 50 M 16 200 13 2.5 17 - 60 45 15 - 12 16 454
GN 45-50-M16-200-D0-TK 50 M 16 200 13 2.5 17 - 60 45 15 - 12 16 364
GN 45-50-M16-200-D1-T 50 M 16 200 13 2.5 17 - 60 45 15 2 12 16 364
GN 45-50-M16-200-D1-TK 50 M 16 200 13 2.5 17 - 60 45 15 2 12 16 472
GN 45-50-M16-200-D3-T 50 M 16 200 13 2.5 17 4 60 45 15 - 12 16 367
GN 45-50-M16-200-D3-TK 50 M 16 200 13 2.5 17 4 60 45 15 - 12 16 376
GN 45-50-M16-250-D0-T 50 M 16 250 13 2.5 17 - 60 45 15 - 12 16 793
GN 45-50-M16-250-D0-TK 50 M 16 250 13 2.5 17 - 60 45 15 - 12 16 703
GN 45-50-M16-250-D1-T 50 M 16 250 13 2.5 17 - 60 45 15 2 12 16 703
GN 45-50-M16-250-D1-TK 50 M 16 250 13 2.5 17 - 60 45 15 2 12 16 811
GN 45-50-M16-250-D3-T 50 M 16 250 13 2.5 17 4 60 45 15 - 12 16 706
GN 45-50-M16-250-D3-TK 50 M 16 250 13 2.5 17 4 60 45 15 - 12 16 715
GN 45-60-M16-75-D0-T 60 M 16 75 13 2.5 17 - 65 50 15 - 12 20 208
GN 45-60-M16-75-D0-TK 60 M 16 75 13 2.5 17 - 65 50 15 - 12 20 217
GN 45-60-M16-75-D1-T 60 M 16 75 13 2.5 17 - 65 50 15 2 12 20 219
GN 45-60-M16-75-D1-TK 60 M 16 75 13 2.5 17 - 65 50 15 2 12 20 228
GN 45-60-M16-75-D3-T 60 M 16 75 13 2.5 17 4.5 65 50 15 - 12 20 227
GN 45-60-M16-75-D3-TK 60 M 16 75 13 2.5 17 4.5 65 50 15 - 12 20 236
GN 45-60-M16-100-D0-T 60 M 16 100 13 2.5 17 - 65 50 15 - 12 20 249
GN 45-60-M16-100-D0-TK 60 M 16 100 13 2.5 17 - 65 50 15 - 12 20 250
GN 45-60-M16-100-D1-T 60 M 16 100 13 2.5 17 - 65 50 15 2 12 20 252
GN 45-60-M16-100-D1-TK 60 M 16 100 13 2.5 17 - 65 50 15 2 12 20 261
GN 45-60-M16-100-D3-T 60 M 16 100 13 2.5 17 4.5 65 50 15 - 12 20 260
GN 45-60-M16-100-D3-TK 60 M 16 100 13 2.5 17 4.5 65 50 15 - 12 20 269
GN 45-60-M16-125-D0-T 60 M 16 125 13 2.5 17 - 65 50 15 - 12 20 274
GN 45-60-M16-125-D0-TK 60 M 16 125 13 2.5 17 - 65 50 15 - 12 20 283
GN 45-60-M16-125-D1-T 60 M 16 125 13 2.5 17 - 65 50 15 2 12 20 285
GN 45-60-M16-125-D1-TK 60 M 16 125 13 2.5 17 - 65 50 15 2 12 20 294
GN 45-60-M16-125-D3-T 60 M 16 125 13 2.5 17 4.5 65 50 15 - 12 20 293
GN 45-60-M16-125-D3-TK 60 M 16 125 13 2.5 17 4.5 65 50 15 - 12 20 302
GN 45-60-M16-150-D0-T 60 M 16 150 13 2.5 17 - 65 50 15 - 12 20 310
GN 45-60-M16-150-D0-TK 60 M 16 150 13 2.5 17 - 65 50 15 - 12 20 319
GN 45-60-M16-150-D1-T 60 M 16 150 13 2.5 17 - 65 50 15 2 12 20 321
GN 45-60-M16-150-D1-TK 60 M 16 150 13 2.5 17 - 65 50 15 2 12 20 330
GN 45-60-M16-150-D3-T 60 M 16 150 13 2.5 17 4.5 65 50 15 - 12 20 329
GN 45-60-M16-150-D3-TK 60 M 16 150 13 2.5 17 4.5 65 50 15 - 12 20 338
GN 45-60-M16-200-D0-T 60 M 16 200 13 2.5 17 - 65 50 15 - 12 20 373
GN 45-60-M16-200-D0-TK 60 M 16 200 13 2.5 17 - 65 50 15 - 12 20 382
GN 45-60-M16-200-D1-T 60 M 16 200 13 2.5 17 - 65 50 15 2 12 20 384
GN 45-60-M16-200-D1-TK 60 M 16 200 13 2.5 17 - 65 50 15 2 12 20 393
GN 45-60-M16-200-D3-T 60 M 16 200 13 2.5 17 4.5 65 50 15 - 12 20 393
GN 45-60-M16-200-D3-TK 60 M 16 200 13 2.5 17 4.5 65 50 15 - 12 20 402
GN 45-60-M16-250-D0-T 60 M 16 250 13 2.5 17 - 65 50 15 - 12 20 712
GN 45-60-M16-250-D0-TK 60 M 16 250 13 2.5 17 - 65 50 15 - 12 20 721
GN 45-60-M16-250-D1-T 60 M 16 250 13 2.5 17 - 65 50 15 2 12 20 723
GN 45-60-M16-250-D1-TK 60 M 16 250 13 2.5 17 - 65 50 15 2 12 20 732
GN 45-60-M16-250-D3-T 60 M 16 250 13 2.5 17 4.5 65 50 15 - 12 20 732
GN 45-60-M16-250-D3-TK 60 M 16 250 13 2.5 17 4.5 65 50 15 - 12 20 741
GN 45-80-M16-75-D0-T 80 M 16 75 13 3 18 - 85 70 15 - - 22 290
GN 45-80-M16-75-D0-TK 80 M 16 75 13 3 18 - 85 70 15 - - 22 299
GN 45-80-M16-75-D1-T 80 M 16 75 13 3 18 - 85 70 15 2 - 22 305
GN 45-80-M16-75-D1-TK 80 M 16 75 13 3 18 - 85 70 15 2 - 22 314
GN 45-80-M16-75-D3-T 80 M 16 75 13 3 18 5 85 70 15 - - 22 328
GN 45-80-M16-75-D3-TK 80 M 16 75 13 3 18 5 85 70 15 - - 22 337
GN 45-80-M16-100-D0-T 80 M 16 100 13 3 18 - 85 70 15 - - 22 323
GN 45-80-M16-100-D0-TK 80 M 16 100 13 3 18 - 85 70 15 - - 22 332
GN 45-80-M16-100-D1-T 80 M 16 100 13 3 18 - 85 70 15 2 - 22 338
GN 45-80-M16-100-D1-TK 80 M 16 100 13 3 18 - 85 70 15 2 - 22 347
GN 45-80-M16-100-D3-T 80 M 16 100 13 3 18 5 85 70 15 - - 22 361
GN 45-80-M16-100-D3-TK 80 M 16 100 13 3 18 5 85 70 15 - - 22 370
GN 45-80-M16-125-D0-T 80 M 16 125 13 3 18 - 85 70 15 - - 22 356
GN 45-80-M16-125-D0-TK 80 M 16 125 13 3 18 - 85 70 15 - - 22 365
GN 45-80-M16-125-D1-T 80 M 16 125 13 3 18 - 85 70 15 2 - 22 372
GN 45-80-M16-125-D1-TK 80 M 16 125 13 3 18 - 85 70 15 2 - 14 373
GN 45-80-M16-125-D3-T 80 M 16 125 13 3 18 5 85 70 15 - - 14 394
GN 45-80-M16-125-D3-TK 80 M 16 125 13 3 18 5 85 70 15 - - 14 403
GN 45-80-M16-150-D0-T 80 M 16 150 13 3 18 - 85 70 15 - - 14 392
GN 45-80-M16-150-D0-TK 80 M 16 150 13 3 18 - 85 70 15 - - 14 401
GN 45-80-M16-150-D1-T 80 M 16 150 13 3 18 - 85 70 15 2 - 14 407
GN 45-80-M16-150-D1-TK 80 M 16 150 13 3 18 - 85 70 15 2 - 14 416
GN 45-80-M16-150-D3-T 80 M 16 150 13 3 18 5 85 70 15 - - 14 430
GN 45-80-M16-150-D3-TK 80 M 16 150 13 3 18 5 85 70 15 - - 14 439
GN 45-80-M16-200-D0-T 80 M 16 200 13 3 18 - 85 70 15 - - 14 456
GN 45-80-M16-200-D0-TK 80 M 16 200 13 3 18 - 85 70 15 - - 14 465
GN 45-80-M16-200-D1-T 80 M 16 200 13 3 18 - 85 70 15 2 - 14 471
GN 45-80-M16-200-D1-TK 80 M 16 200 13 3 18 - 85 70 15 2 - 14 480
GN 45-80-M16-200-D3-T 80 M 16 200 13 3 18 5 85 70 15 - - 14 494
GN 45-80-M16-200-D3-TK 80 M 16 200 13 3 18 5 85 70 15 - - 14 503
GN 45-80-M16-250-D0-T 80 M 16 250 13 3 18 - 85 70 15 - - 14 795
GN 45-80-M16-250-D0-TK 80 M 16 250 13 3 18 - 85 70 15 - - 14 804
GN 45-80-M16-250-D1-T 80 M 16 250 13 3 18 - 85 70 15 2 - 14 810
GN 45-80-M16-250-D1-TK 80 M 16 250 13 3 18 - 85 70 15 2 - 16 819
GN 45-80-M16-250-D3-T 80 M 16 250 13 3 18 5 85 70 15 - - 16 833
GN 45-80-M16-250-D3-TK 80 M 16 250 13 3 18 5 85 70 15 - - 16 842
GN 45-80-M20-75-D0-T 80 M 20 75 13 3 19 - 85 70 15 - - 16 354
GN 45-80-M20-75-D0-TK 80 M 20 75 13 3 19 - 85 70 15 - - 16 363
GN 45-80-M20-75-D1-T 80 M 20 75 13 3 19 - 85 70 15 2 - 16 371
GN 45-80-M20-75-D1-TK 80 M 20 75 13 3 19 - 85 70 15 2 - 16 380
GN 45-80-M20-75-D3-T 80 M 20 75 13 3 19 5 85 70 15 - - 16 390
GN 45-80-M20-75-D3-TK 80 M 20 75 13 3 19 5 85 70 15 - - 16 399
GN 45-80-M20-100-D0-T 80 M 20 100 13 3 19 - 85 70 15 - - 16 406
GN 45-80-M20-100-D0-TK 80 M 20 100 13 3 19 - 85 70 15 - - 16 415
GN 45-80-M20-100-D1-T 80 M 20 100 13 3 19 - 85 70 15 2 - 16 423
GN 45-80-M20-100-D1-TK 80 M 20 100 13 3 19 - 85 70 15 2 - 16 432
GN 45-80-M20-100-D3-T 80 M 20 100 13 3 19 5 85 70 15 - - 16 442
GN 45-80-M20-100-D3-TK 80 M 20 100 13 3 19 5 85 70 15 - - 16 451
GN 45-80-M20-125-D0-T 80 M 20 125 13 3 19 - 85 70 15 - - 16 455
GN 45-80-M20-125-D0-TK 80 M 20 125 13 3 19 - 85 70 15 - - 16 466
GN 45-80-M20-125-D1-T 80 M 20 125 13 3 19 - 85 70 15 2 - 16 474
GN 45-80-M20-125-D1-TK 80 M 20 125 13 3 19 - 85 70 15 2 - 20 483
GN 45-80-M20-125-D3-T 80 M 20 125 13 3 19 5 85 70 15 - - 20 493
GN 45-80-M20-125-D3-TK 80 M 20 125 13 3 19 5 85 70 15 - - 20 502
GN 45-80-M20-150-D0-T 80 M 20 150 13 3 19 - 85 70 15 - - 20 510
GN 45-80-M20-150-D0-TK 80 M 20 150 13 3 19 - 85 70 15 - - 20 521
GN 45-80-M20-150-D1-T 80 M 20 150 13 3 19 - 85 70 15 2 - 20 529
GN 45-80-M20-150-D1-TK 80 M 20 150 13 3 19 - 85 70 15 2 - 20 538
GN 45-80-M20-150-D3-T 80 M 20 150 13 3 19 5 85 70 15 - - 20 548
GN 45-80-M20-150-D3-TK 80 M 20 150 13 3 19 5 85 70 15 - - 20 557
GN 45-80-M20-200-D0-T 80 M 20 200 13 3 19 - 85 70 15 - - 20 610
GN 45-80-M20-200-D0-TK 80 M 20 200 13 3 19 - 85 70 15 - - 20 621
GN 45-80-M20-200-D1-T 80 M 20 200 13 3 19 - 85 70 15 2 - 20 629
GN 45-80-M20-200-D1-TK 80 M 20 200 13 3 19 - 85 70 15 2 - 20 638
GN 45-80-M20-200-D3-T 80 M 20 200 13 3 19 5 85 70 15 - - 20 648
GN 45-80-M20-200-D3-TK 80 M 20 200 13 3 19 5 85 70 15 - - 20 657
GN 45-80-M20-250-D0-T 80 M 20 250 13 3 19 - 85 70 15 - - 20 1143
GN 45-80-M20-250-D0-TK 80 M 20 250 13 3 19 - 85 70 15 - - 20 1154
GN 45-80-M20-250-D1-T 80 M 20 250 13 3 19 - 85 70 15 2 - 20 1162
GN 45-80-M20-250-D1-TK 80 M 20 250 13 3 19 - 85 70 15 2 - 20 1171
GN 45-80-M20-250-D3-T 80 M 20 250 13 3 19 5 85 70 15 - - 20 1181
GN 45-80-M20-250-D3-TK 80 M 20 250 13 3 19 5 85 70 15 - - 20 1190
GN 45-80-M24-100-D0-T 80 M 24 100 13 3 22 - 85 70 15 - - 20 551
GN 45-80-M24-100-D0-TK 80 M 24 100 13 3 22 - 85 70 15 - - 20 525
GN 45-80-M24-100-D1-T 80 M 24 100 13 3 22 - 85 70 15 2 - 20 533
GN 45-80-M24-100-D1-TK 80 M 24 100 13 3 22 - 85 70 15 2 - 20 542
GN 45-80-M24-100-D3-T 80 M 24 100 13 3 22 5 85 70 15 - - 20 551
GN 45-80-M24-100-D3-TK 80 M 24 100 13 3 22 5 85 70 15 - - 20 560
GN 45-80-M24-125-D0-T 80 M 24 125 13 3 22 - 85 70 15 - - 20 626
GN 45-80-M24-125-D0-TK 80 M 24 125 13 3 22 - 85 70 15 - - 20 600
GN 45-80-M24-125-D1-T 80 M 24 125 13 3 22 - 85 70 15 2 - 20 608
GN 45-80-M24-125-D1-TK 80 M 24 125 13 3 22 - 85 70 15 2 - 20 617
GN 45-80-M24-125-D3-T 80 M 24 125 13 3 22 5 85 70 15 - - 20 626
GN 45-80-M24-125-D3-TK 80 M 24 125 13 3 22 5 85 70 15 - - 20 635
GN 45-80-M24-150-D0-T 80 M 24 150 13 3 22 - 85 70 15 - - 20 701
GN 45-80-M24-150-D0-TK 80 M 24 150 13 3 22 - 85 70 15 - - 20 676
GN 45-80-M24-150-D1-T 80 M 24 150 13 3 22 - 85 70 15 2 - 20 684
GN 45-80-M24-150-D1-TK 80 M 24 150 13 3 22 - 85 70 15 2 - 22 693
GN 45-80-M24-150-D3-T 80 M 24 150 13 3 22 5 85 70 15 - - 22 701
GN 45-80-M24-150-D3-TK 80 M 24 150 13 3 22 5 85 70 15 - - 22 710
GN 45-80-M24-200-D0-T 80 M 24 200 13 3 22 - 85 70 15 - - 22 850
GN 45-80-M24-200-D0-TK 80 M 24 200 13 3 22 - 85 70 15 - - 22 825
GN 45-80-M24-200-D1-T 80 M 24 200 13 3 22 - 85 70 15 2 - 22 833
GN 45-80-M24-200-D1-TK 80 M 24 200 13 3 22 - 85 70 15 2 - 22 842
GN 45-80-M24-200-D3-T 80 M 24 200 13 3 22 5 85 70 15 - - 22 850
GN 45-80-M24-200-D3-TK 80 M 24 200 13 3 22 5 85 70 15 - - 22 859
GN 45-80-M24-300-D0-T 80 M 24 300 13 3 22 - 85 70 15 - - 22 1098
GN 45-80-M24-300-D0-TK 80 M 24 300 13 3 22 - 85 70 15 - - 22 1107
GN 45-80-M24-300-D1-T 80 M 24 300 13 3 22 - 85 70 15 2 - 22 1115
GN 45-80-M24-300-D1-TK 80 M 24 300 13 3 22 - 85 70 15 2 - 22 1124
GN 45-80-M24-300-D3-T 80 M 24 300 13 3 22 5 85 70 15 - - 22 1132
GN 45-80-M24-300-D3-TK 80 M 24 300 13 3 22 5 85 70 15 - - 22 1141
Технические данные (PDF)

Характеристики

Тип (по типам опор)

  • Тип D0: без резиновой подкладки
  • Тип D1: с резиновой подкладкой, надеваемая, черный цвет
  • Тип D3: с резиновой прокладкой, вулканизированная, черный цвет

Вариант исполнения (винт)

  • Вариант исполнения S: без гайки, внешний шестигранник в основании
  • Вариант исполнения SK: с гайкой, внешний шестигранник в основании
  • Вариант исполнения T: без гайки, лыска под ключ в основании
  • Вариант исполнения TK: с гайкой, лыска под ключ в основании

Опорная пластина

Нержавеющая сталь AISI 316L

Гладкий, отшлифованный

Резьбовой стержень

Нержавеющая сталь AISI 316L

Шестигранная гайка ISO 4032

Нержавеющая сталь AISI 316

Резиновый колпачок

  • надеваемый
  • черный цвет, TPE (Santoprene®)

≈ 80 Шор А

Резиновая подкладка

  • вулканизированная
  • черный цвет, NBR (Perbunan®)

70±5 Шор А

Информация

Регулируемые опоры GN 45 предназначены для использования в агрессивных условиях окружающей среды. Различные комбинации опор и вариантов исполнения резьбового штока позволяют применять данные регулируемые опоры в любой ситуации.

Крепление регулируемых опор к монтажной поверхности при помощи фиксирующего выступа обеспечивает предотвращение бокового смещения. Кроме того, опоры с резиновыми прокладками не повреждают чувствительные контактные поверхности.

Регулируемые опоры поставляются в полностью собранном виде и являются неразборными.

Техническая информация

Номинальная нагрузка регулируемых опор

MD41_BL-22075-0
d1--d2Статическая нагрузка в кН----
GN 41 / GN 44GN 43 / GN 45GN 43-Варианты исполнения резьбового стержня----
-Каплевидная формаПрямоугольна форма-S / SKT / TK и U / UKV / VKWX
40--M 88---8
40--M 1012---12
40--M 1212---12
40--M 16-12--12
5050-M 88---8
5050-M 1014---14
5050-M 1214---14
5050-M 16-14--14
6060-M 88---8
6060-M 1014---14
6060-M 1216---16
6060-M 16-16161616
808080M 88---8
808080M 1014---14
808080M 1220---20
808080M 16-20202020
808080M 20-20202020
808080M 24-222222-

Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине (без резиновой подложки). Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.

Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.

Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.

Данные, указанные применительно к прочности, являются необязывающими ориентировочными значениями, не предполагающими какую-либо ответственность. Они не влекут за собой возникновения гарантийных обязательств в плане качества.

Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.

Варианты исполнения резьбового стержня

Варианты исполнения резьбового стержня
____logo__42_NA-22411-0______logo__43_NA-22417-0__
S / SK: внешний шестигранник в основании при d2 M 8, M 10, M 12T / TK: лыска под ключ в основании при d2 M 16, M 20, M 24

Вопрос о продукции

Спросите о серии GN 45-T/TK — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

Загружаю модель…

GN 45-T/TK — Регулируемые опоры

Чертёж GN 45-T/TK
