Серия GN 45

GN 45-S/SK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма

с гайкой / без гайки, внешний шестигранник в основании

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 45

GN 45-S/SK

GN 45-S/SK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма
GN 45-T/TK

GN 45-T/TK

Регулируемые опоры

Нержавеющая сталь, со стопорным выступом, каплевидная форма

Изображения

GN 45-S/SK — Регулируемые опоры GN 45-S/SK — Регулируемые опоры GN 45-S/SK — Регулируемые опоры

Схемы

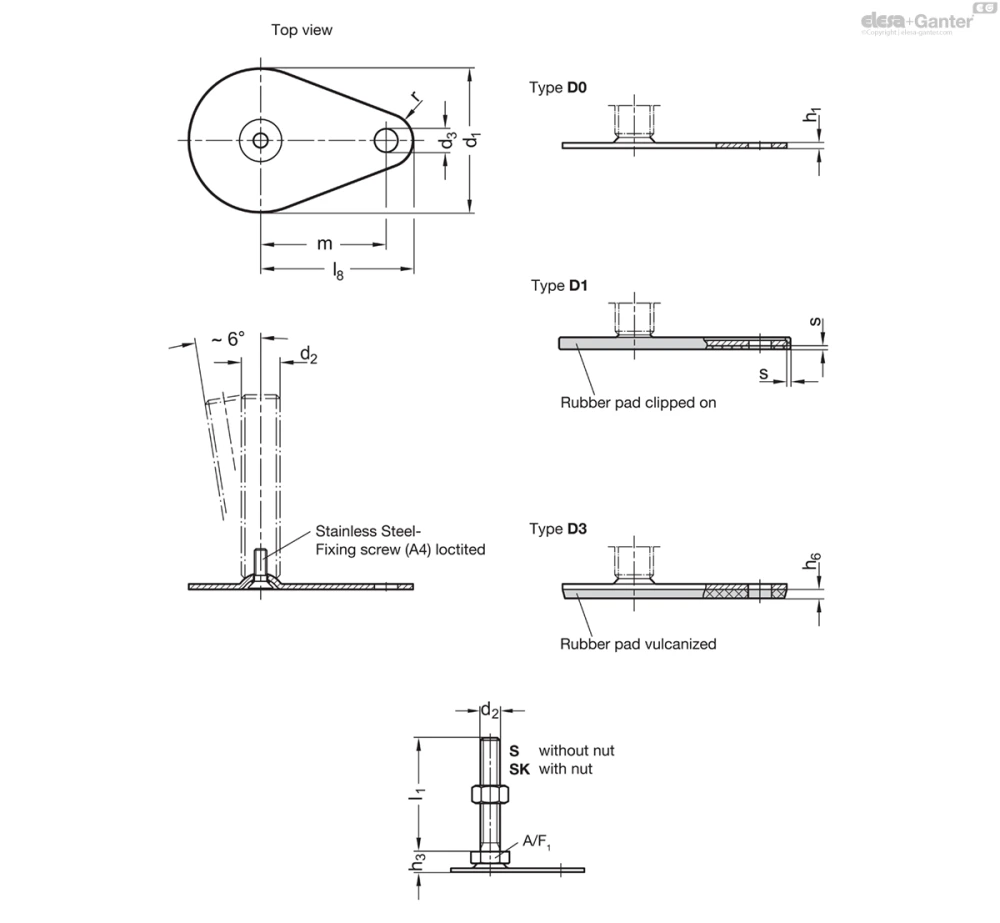

Схема GN 45-S/SK

GN 45-S/SK

Таблица моделей — Регулируемые опоры

Артикул
d3
r
Вес (г) 3D В корзину
GN 45-50-M8-40-D0-S 50 M 8 40 13 2.5 11 - 60 45 15 - 17 8 103
GN 45-50-M8-40-D0-SK 50 M 8 40 13 2.5 11 - 60 45 15 - 17 8 112
GN 45-50-M8-40-D1-S 50 M 8 40 13 2.5 11 - 60 45 15 2 17 8 112
GN 45-50-M8-40-D1-SK 50 M 8 40 13 2.5 11 - 60 45 15 2 17 8 121
GN 45-50-M8-40-D3-S 50 M 8 40 13 2.5 11 4 60 45 15 - 17 8 115
GN 45-50-M8-40-D3-SK 50 M 8 40 13 2.5 11 4 60 45 15 - 17 8 124
GN 45-50-M8-50-D0-S 50 M 8 50 13 2.5 11 - 60 45 15 - 17 8 106
GN 45-50-M8-50-D0-SK 50 M 8 50 13 2.5 11 - 60 45 15 - 17 8 115
GN 45-50-M8-50-D1-S 50 M 8 50 13 2.5 11 - 60 45 15 2 17 8 115
GN 45-50-M8-50-D1-SK 50 M 8 50 13 2.5 11 - 60 45 15 2 17 14 124
GN 45-50-M8-50-D3-S 50 M 8 50 13 2.5 11 4 60 45 15 - 17 14 119
GN 45-50-M8-50-D3-SK 50 M 8 50 13 2.5 11 4 60 45 15 - 17 14 128
GN 45-50-M8-63-D0-S 50 M 8 63 13 2.5 11 - 60 45 15 - 17 14 110
GN 45-50-M8-63-D0-SK 50 M 8 63 13 2.5 11 - 60 45 15 - 17 14 119
GN 45-50-M8-63-D1-S 50 M 8 63 13 2.5 11 - 60 45 15 2 17 14 119
GN 45-50-M8-63-D1-SK 50 M 8 63 13 2.5 11 - 60 45 15 2 17 14 128
GN 45-50-M8-63-D3-S 50 M 8 63 13 2.5 11 4 60 45 15 - 17 14 122
GN 45-50-M8-63-D3-SK 50 M 8 63 13 2.5 11 4 60 45 15 - 17 14 131
GN 45-50-M10-50-D0-S 50 M 10 50 13 2.5 11 - 60 45 15 - 17 14 100
GN 45-50-M10-50-D0-SK 50 M 10 50 13 2.5 11 - 60 45 15 - 17 14 124
GN 45-50-M10-50-D1-S 50 M 10 50 13 2.5 11 - 60 45 15 2 17 14 124
GN 45-50-M10-50-D1-SK 50 M 10 50 13 2.5 11 - 60 45 15 2 17 14 133
GN 45-50-M10-50-D3-S 50 M 10 50 13 2.5 11 4 60 45 15 - 17 14 127
GN 45-50-M10-50-D3-SK 50 M 10 50 13 2.5 11 4 60 45 15 - 17 14 136
GN 45-50-M10-60-D0-S 50 M 10 60 13 2.5 11 - 60 45 15 - 17 14 119
GN 45-50-M10-60-D0-SK 50 M 10 60 13 2.5 11 - 60 45 15 - 17 14 128
GN 45-50-M10-60-D1-S 50 M 10 60 13 2.5 11 - 60 45 15 2 17 14 128
GN 45-50-M10-60-D1-SK 50 M 10 60 13 2.5 11 - 60 45 15 2 17 14 137
GN 45-50-M10-60-D3-S 50 M 10 60 13 2.5 11 4 60 45 15 - 17 14 132
GN 45-50-M10-60-D3-SK 50 M 10 60 13 2.5 11 4 60 45 15 - 17 14 141
GN 45-50-M10-80-D0-S 50 M 10 80 13 2.5 11 - 60 45 15 - 17 14 129
GN 45-50-M10-80-D0-SK 50 M 10 80 13 2.5 11 - 60 45 15 - 17 14 138
GN 45-50-M10-80-D1-S 50 M 10 80 13 2.5 11 - 60 45 15 2 17 14 138
GN 45-50-M10-80-D1-SK 50 M 10 80 13 2.5 11 - 60 45 15 2 17 8 147
GN 45-50-M10-80-D3-S 50 M 10 80 13 2.5 11 4 60 45 15 - 17 8 142
GN 45-50-M10-80-D3-SK 50 M 10 80 13 2.5 11 4 60 45 15 - 17 8 151
GN 45-50-M10-100-D0-S 50 M 10 100 13 2.5 11 - 60 45 15 - 17 8 139
GN 45-50-M10-100-D0-SK 50 M 10 100 13 2.5 11 - 60 45 15 - 17 8 148
GN 45-50-M10-100-D1-S 50 M 10 100 13 2.5 11 - 60 45 15 2 17 8 156
GN 45-50-M10-100-D1-SK 50 M 10 100 13 2.5 11 - 60 45 15 2 17 8 157
GN 45-50-M10-100-D3-S 50 M 10 100 13 2.5 11 4 60 45 15 - 17 8 152
GN 45-50-M10-100-D3-SK 50 M 10 100 13 2.5 11 4 60 45 15 - 17 8 161
GN 45-50-M12-60-D0-S 50 M 12 60 13 2.5 11 - 60 45 15 - 17 14 145
GN 45-50-M12-60-D0-SK 50 M 12 60 13 2.5 11 - 60 45 15 - 17 14 141
GN 45-50-M12-60-D1-S 50 M 12 60 13 2.5 11 - 60 45 15 2 17 14 141
GN 45-50-M12-60-D1-SK 50 M 12 60 13 2.5 11 - 60 45 15 2 17 14 150
GN 45-50-M12-60-D3-S 50 M 12 60 13 2.5 11 4 60 45 15 - 17 14 145
GN 45-50-M12-60-D3-SK 50 M 12 60 13 2.5 11 4 60 45 15 - 17 14 154
GN 45-50-M12-80-D0-S 50 M 12 80 13 2.5 11 - 60 45 15 - 17 14 159
GN 45-50-M12-80-D0-SK 50 M 12 80 13 2.5 11 - 60 45 15 - 17 14 156
GN 45-50-M12-80-D1-S 50 M 12 80 13 2.5 11 - 60 45 15 2 17 14 156
GN 45-50-M12-80-D1-SK 50 M 12 80 13 2.5 11 - 60 45 15 2 17 14 165
GN 45-50-M12-80-D3-S 50 M 12 80 13 2.5 11 4 60 45 15 - 17 14 159
GN 45-50-M12-80-D3-SK 50 M 12 80 13 2.5 11 4 60 45 15 - 17 14 168
GN 45-50-M12-100-D0-S 50 M 12 100 13 2.5 11 - 60 45 15 - 17 16 174
GN 45-50-M12-100-D0-SK 50 M 12 100 13 2.5 11 - 60 45 15 - 17 16 170
GN 45-50-M12-100-D1-S 50 M 12 100 13 2.5 11 - 60 45 15 2 17 16 170
GN 45-50-M12-100-D1-SK 50 M 12 100 13 2.5 11 - 60 45 15 2 17 16 179
GN 45-50-M12-100-D3-S 50 M 12 100 13 2.5 11 4 60 45 15 - 17 16 174
GN 45-50-M12-100-D3-SK 50 M 12 100 13 2.5 11 4 60 45 15 - 17 16 183
GN 45-50-M12-125-D0-S 50 M 12 125 13 2.5 11 - 60 45 15 - 17 16 192
GN 45-50-M12-125-D0-SK 50 M 12 125 13 2.5 11 - 60 45 15 - 17 16 188
GN 45-50-M12-125-D1-S 50 M 12 125 13 2.5 11 - 60 45 15 2 17 16 289
GN 45-50-M12-125-D1-SK 50 M 12 125 13 2.5 11 - 60 45 15 2 17 16 197
GN 45-50-M12-125-D3-S 50 M 12 125 13 2.5 11 4 60 45 15 - 17 16 192
GN 45-50-M12-125-D3-SK 50 M 12 125 13 2.5 11 4 60 45 15 - 17 16 201
GN 45-60-M8-40-D0-S 60 M 8 40 13 2.5 11 - 65 50 15 - 17 8 121
GN 45-60-M8-40-D0-SK 60 M 8 40 13 2.5 11 - 65 50 15 - 17 8 130
GN 45-60-M8-40-D1-S 60 M 8 40 13 2.5 11 - 65 50 15 2 17 8 132
GN 45-60-M8-40-D1-SK 60 M 8 40 13 2.5 11 - 65 50 15 2 17 8 141
GN 45-60-M8-40-D3-S 60 M 8 40 13 2.5 11 4.5 65 50 15 - 17 8 141
GN 45-60-M8-40-D3-SK 60 M 8 40 13 2.5 11 4.5 65 50 15 - 17 8 150
GN 45-60-M8-50-D0-S 60 M 8 50 13 2.5 11 - 65 50 15 - 17 8 124
GN 45-60-M8-50-D0-SK 60 M 8 50 13 2.5 11 - 65 50 15 - 17 8 133
GN 45-60-M8-50-D1-S 60 M 8 50 13 2.5 11 - 65 50 15 2 17 8 135
GN 45-60-M8-50-D1-SK 60 M 8 50 13 2.5 11 - 65 50 15 2 17 14 144
GN 45-60-M8-50-D3-S 60 M 8 50 13 2.5 11 4.5 65 50 15 - 17 14 144
GN 45-60-M8-50-D3-SK 60 M 8 50 13 2.5 11 4.5 65 50 15 - 17 14 153
GN 45-60-M8-63-D0-S 60 M 8 63 13 2.5 11 - 65 50 15 - 17 14 128
GN 45-60-M8-63-D0-SK 60 M 8 63 13 2.5 11 - 65 50 15 - 17 14 137
GN 45-60-M8-63-D1-S 60 M 8 63 13 2.5 11 - 65 50 15 2 17 14 139
GN 45-60-M8-63-D1-SK 60 M 8 63 13 2.5 11 - 65 50 15 2 17 14 148
GN 45-60-M8-63-D3-S 60 M 8 63 13 2.5 11 4.5 65 50 15 - 17 14 148
GN 45-60-M8-63-D3-SK 60 M 8 63 13 2.5 11 4.5 65 50 15 - 17 14 157
GN 45-60-M10-50-D0-S 60 M 10 50 13 2.5 11 - 65 50 15 - 17 14 133
GN 45-60-M10-50-D0-SK 60 M 10 50 13 2.5 11 - 65 50 15 - 17 14 142
GN 45-60-M10-50-D1-S 60 M 10 50 13 2.5 11 - 65 50 15 2 17 14 144
GN 45-60-M10-50-D1-SK 60 M 10 50 13 2.5 11 - 65 50 15 2 17 20 153
GN 45-60-M10-50-D3-S 60 M 10 50 13 2.5 11 4.5 65 50 15 - 17 20 153
GN 45-60-M10-50-D3-SK 60 M 10 50 13 2.5 11 4.5 65 50 15 - 17 20 162
GN 45-60-M10-60-D0-S 60 M 10 60 13 2.5 11 - 65 50 15 - 17 20 137
GN 45-60-M10-60-D0-SK 60 M 10 60 13 2.5 11 - 65 50 15 - 17 20 120
GN 45-60-M10-60-D1-S 60 M 10 60 13 2.5 11 - 65 50 15 2 17 20 148
GN 45-60-M10-60-D1-SK 60 M 10 60 13 2.5 11 - 65 50 15 2 17 20 157
GN 45-60-M10-60-D3-S 60 M 10 60 13 2.5 11 4.5 65 50 15 - 17 20 157
GN 45-60-M10-60-D3-SK 60 M 10 60 13 2.5 11 4.5 65 50 15 - 17 20 166
GN 45-60-M10-80-D0-S 60 M 10 80 13 2.5 11 - 65 50 15 - 17 20 147
GN 45-60-M10-80-D0-SK 60 M 10 80 13 2.5 11 - 65 50 15 - 17 20 156
GN 45-60-M10-80-D1-S 60 M 10 80 13 2.5 11 - 65 50 15 2 17 20 158
GN 45-60-M10-80-D1-SK 60 M 10 80 13 2.5 11 - 65 50 15 2 17 8 167
GN 45-60-M10-80-D3-S 60 M 10 80 13 2.5 11 4.5 65 50 15 - 17 8 167
GN 45-60-M10-80-D3-SK 60 M 10 80 13 2.5 11 4.5 65 50 15 - 17 8 176
GN 45-60-M10-100-D0-S 60 M 10 100 13 2.5 11 - 65 50 15 - 17 8 157
GN 45-60-M10-100-D0-SK 60 M 10 100 13 2.5 11 - 65 50 15 - 17 8 166
GN 45-60-M10-100-D1-S 60 M 10 100 13 2.5 11 - 65 50 15 2 17 8 168
GN 45-60-M10-100-D1-SK 60 M 10 100 13 2.5 11 - 65 50 15 2 17 8 177
GN 45-60-M10-100-D3-S 60 M 10 100 13 2.5 11 4.5 65 50 15 - 17 8 177
GN 45-60-M10-100-D3-SK 60 M 10 100 13 2.5 11 4.5 65 50 15 - 17 8 186
GN 45-60-M12-60-D0-S 60 M 12 60 13 2.5 11 - 65 50 15 - 17 14 150
GN 45-60-M12-60-D0-SK 60 M 12 60 13 2.5 11 - 65 50 15 - 17 14 159
GN 45-60-M12-60-D1-S 60 M 12 60 13 2.5 11 - 65 50 15 2 17 14 161
GN 45-60-M12-60-D1-SK 60 M 12 60 13 2.5 11 - 65 50 15 2 17 14 170
GN 45-60-M12-60-D3-S 60 M 12 60 13 2.5 11 4.5 65 50 15 - 17 14 170
GN 45-60-M12-60-D3-SK 60 M 12 60 13 2.5 11 4.5 65 50 15 - 17 14 179
GN 45-60-M12-80-D0-S 60 M 12 80 13 2.5 11 - 65 50 15 - 17 14 165
GN 45-60-M12-80-D0-SK 60 M 12 80 13 2.5 11 - 65 50 15 - 17 14 174
GN 45-60-M12-80-D1-S 60 M 12 80 13 2.5 11 - 65 50 15 2 17 14 176
GN 45-60-M12-80-D1-SK 60 M 12 80 13 2.5 11 - 65 50 15 2 17 14 185
GN 45-60-M12-80-D3-S 60 M 12 80 13 2.5 11 4.5 65 50 15 - 17 14 185
GN 45-60-M12-80-D3-SK 60 M 12 80 13 2.5 11 4.5 65 50 15 - 17 14 194
GN 45-60-M12-100-D0-S 60 M 12 100 13 2.5 11 - 65 50 15 - 17 14 179
GN 45-60-M12-100-D0-SK 60 M 12 100 13 2.5 11 - 65 50 15 - 17 14 188
GN 45-60-M12-100-D1-S 60 M 12 100 13 2.5 11 - 65 50 15 2 17 14 190
GN 45-60-M12-100-D1-SK 60 M 12 100 13 2.5 11 - 65 50 15 2 17 14 199
GN 45-60-M12-100-D3-S 60 M 12 100 13 2.5 11 4.5 65 50 15 - 17 14 199
GN 45-60-M12-100-D3-SK 60 M 12 100 13 2.5 11 4.5 65 50 15 - 17 14 208
GN 45-60-M12-125-D0-S 60 M 12 125 13 2.5 11 - 65 50 15 - 17 14 197
GN 45-60-M12-125-D0-SK 60 M 12 125 13 2.5 11 - 65 50 15 - 17 14 206
GN 45-60-M12-125-D1-S 60 M 12 125 13 2.5 11 - 65 50 15 2 17 14 208
GN 45-60-M12-125-D1-SK 60 M 12 125 13 2.5 11 - 65 50 15 2 17 14 217
GN 45-60-M12-125-D3-S 60 M 12 125 13 2.5 11 4.5 65 50 15 - 17 14 217
GN 45-60-M12-125-D3-SK 60 M 12 125 13 2.5 11 4.5 65 50 15 - 17 14 226
GN 45-80-M8-40-D0-S 80 M 8 40 13 3 12 - 85 70 15 - 15 8 203
GN 45-80-M8-40-D0-SK 80 M 8 40 13 3 12 - 85 70 15 - 15 8 212
GN 45-80-M8-40-D1-S 80 M 8 40 13 3 12 - 85 70 15 2 15 8 220
GN 45-80-M8-40-D1-SK 80 M 8 40 13 3 12 - 85 70 15 2 15 8 229
GN 45-80-M8-40-D3-S 80 M 8 40 13 3 12 5 85 70 15 - 15 8 243
GN 45-80-M8-40-D3-SK 80 M 8 40 13 3 12 5 85 70 15 - 15 8 252
GN 45-80-M8-50-D0-S 80 M 8 50 13 3 12 - 85 70 15 - 15 8 207
GN 45-80-M8-50-D0-SK 80 M 8 50 13 3 12 - 85 70 15 - 15 8 216
GN 45-80-M8-50-D1-S 80 M 8 50 13 3 12 - 85 70 15 2 15 8 224
GN 45-80-M8-50-D1-SK 80 M 8 50 13 3 12 - 85 70 15 2 15 14 233
GN 45-80-M8-50-D3-S 80 M 8 50 13 3 12 5 85 70 15 - 15 14 246
GN 45-80-M8-50-D3-SK 80 M 8 50 13 3 12 5 85 70 15 - 15 14 255
GN 45-80-M8-63-D0-S 80 M 8 63 13 3 12 - 85 70 15 - 15 14 210
GN 45-80-M8-63-D0-SK 80 M 8 63 13 3 12 - 85 70 15 - 15 14 219
GN 45-80-M8-63-D1-S 80 M 8 63 13 3 12 - 85 70 15 2 15 14 227
GN 45-80-M8-63-D1-SK 80 M 8 63 13 3 12 - 85 70 15 2 15 14 236
GN 45-80-M8-63-D3-S 80 M 8 63 13 3 12 5 85 70 15 - 15 14 250
GN 45-80-M8-63-D3-SK 80 M 8 63 13 3 12 5 85 70 15 - 15 14 259
GN 45-80-M10-50-D0-S 80 M 10 50 13 3 12 - 85 70 15 - 15 14 215
GN 45-80-M10-50-D0-SK 80 M 10 50 13 3 12 - 85 70 15 - 15 14 224
GN 45-80-M10-50-D1-S 80 M 10 50 13 3 12 - 85 70 15 2 15 14 232
GN 45-80-M10-50-D1-SK 80 M 10 50 13 3 12 - 85 70 15 2 15 16 241
GN 45-80-M10-50-D3-S 80 M 10 50 13 3 12 5 85 70 15 - 15 16 255
GN 45-80-M10-50-D3-SK 80 M 10 50 13 3 12 5 85 70 15 - 15 16 264
GN 45-80-M10-60-D0-S 80 M 10 60 13 3 12 - 85 70 15 - 15 16 220
GN 45-80-M10-60-D0-SK 80 M 10 60 13 3 12 - 85 70 15 - 15 16 229
GN 45-80-M10-60-D1-S 80 M 10 60 13 3 12 - 85 70 15 2 15 16 237
GN 45-80-M10-60-D1-SK 80 M 10 60 13 3 12 - 85 70 15 2 15 16 246
GN 45-80-M10-60-D3-S 80 M 10 60 13 3 12 5 85 70 15 - 15 16 259
GN 45-80-M10-60-D3-SK 80 M 10 60 13 3 12 5 85 70 15 - 15 16 268
GN 45-80-M10-80-D0-S 80 M 10 80 13 3 12 - 85 70 15 - 15 16 230
GN 45-80-M10-80-D0-SK 80 M 10 80 13 3 12 - 85 70 15 - 15 16 239
GN 45-80-M10-80-D1-S 80 M 10 80 13 3 12 - 85 70 15 2 15 16 247
GN 45-80-M10-80-D1-SK 80 M 10 80 13 3 12 - 85 70 15 2 15 8 256
GN 45-80-M10-80-D3-S 80 M 10 80 13 3 12 5 85 70 15 - 15 8 269
GN 45-80-M10-80-D3-SK 80 M 10 80 13 3 12 5 85 70 15 - 15 8 278
GN 45-80-M10-100-D0-S 80 M 10 100 13 3 12 - 85 70 15 - 19 8 240
GN 45-80-M10-100-D0-SK 80 M 10 100 13 3 12 - 85 70 15 - 19 8 249
GN 45-80-M10-100-D1-S 80 M 10 100 13 3 12 - 85 70 15 2 19 8 257
GN 45-80-M10-100-D1-SK 80 M 10 100 13 3 12 - 85 70 15 2 19 8 266
GN 45-80-M10-100-D3-S 80 M 10 100 13 3 12 5 85 70 15 - 19 8 279
GN 45-80-M10-100-D3-SK 80 M 10 100 13 3 12 5 85 70 15 - 19 8 288
GN 45-80-M12-60-D0-S 80 M 12 60 13 3 12 - 85 70 15 - 19 14 240
GN 45-80-M12-60-D0-SK 80 M 12 60 13 3 12 - 85 70 15 - 19 14 242
GN 45-80-M12-60-D1-S 80 M 12 60 13 3 12 - 85 70 15 2 19 14 250
GN 45-80-M12-60-D1-SK 80 M 12 60 13 3 12 - 85 70 15 2 19 14 259
GN 45-80-M12-60-D3-S 80 M 12 60 13 3 12 5 85 70 15 - 19 14 272
GN 45-80-M12-60-D3-SK 80 M 12 60 13 3 12 5 85 70 15 - 19 14 281
GN 45-80-M12-80-D0-S 80 M 12 80 13 3 12 - 85 70 15 - 19 14 220
GN 45-80-M12-80-D0-SK 80 M 12 80 13 3 12 - 85 70 15 - 19 14 256
GN 45-80-M12-80-D1-S 80 M 12 80 13 3 12 - 85 70 15 2 19 14 264
GN 45-80-M12-80-D1-SK 80 M 12 80 13 3 12 - 85 70 15 2 19 14 273
GN 45-80-M12-80-D3-S 80 M 12 80 13 3 12 5 85 70 15 - 19 14 287
GN 45-80-M12-80-D3-SK 80 M 12 80 13 3 12 5 85 70 15 - 19 14 296
GN 45-80-M12-100-D0-S 80 M 12 100 13 3 12 - 85 70 15 - 19 20 301
GN 45-80-M12-100-D0-SK 80 M 12 100 13 3 12 - 85 70 15 - 19 20 270
GN 45-80-M12-100-D1-S 80 M 12 100 13 3 12 - 85 70 15 2 19 20 278
GN 45-80-M12-100-D1-SK 80 M 12 100 13 3 12 - 85 70 15 2 19 20 287
GN 45-80-M12-100-D3-S 80 M 12 100 13 3 12 5 85 70 15 - 19 20 301
GN 45-80-M12-100-D3-SK 80 M 12 100 13 3 12 5 85 70 15 - 19 20 310
GN 45-80-M12-125-D0-S 80 M 12 125 13 3 12 - 85 70 15 - 19 20 319
GN 45-80-M12-125-D0-SK 80 M 12 125 13 3 12 - 85 70 15 - 19 20 289
GN 45-80-M12-125-D1-S 80 M 12 125 13 3 12 - 85 70 15 2 19 20 297
GN 45-80-M12-125-D1-SK 80 M 12 125 13 3 12 - 85 70 15 2 19 20 306
GN 45-80-M12-125-D3-S 80 M 12 125 13 3 12 5 85 70 15 - 19 20 319
GN 45-80-M12-125-D3-SK 80 M 12 125 13 3 12 5 85 70 15 - 19 20 328
Технические данные (PDF)

Характеристики

Тип (по типам опор)

  • Тип D0: без резиновой подкладки
  • Тип D1: с резиновой подкладкой, надеваемая, черный цвет
  • Тип D3: с резиновой прокладкой, вулканизированная, черный цвет

Вариант исполнения (винт)

  • Вариант исполнения S: без гайки, внешний шестигранник в основании
  • Вариант исполнения SK: с гайкой, внешний шестигранник в основании
  • Вариант исполнения T: без гайки, лыска под ключ в основании
  • Вариант исполнения TK: с гайкой, лыска под ключ в основании

Опорная пластина

Нержавеющая сталь AISI 316L

Гладкий, отшлифованный

Резьбовой стержень

Нержавеющая сталь AISI 316L

Шестигранная гайка ISO 4032

Нержавеющая сталь AISI 316

Резиновый колпачок

  • надеваемый
  • черный цвет, TPE (Santoprene®)

≈ 80 Шор А

Резиновая подкладка

  • вулканизированная
  • черный цвет, NBR (Perbunan®)

70±5 Шор А

Информация

Регулируемые опоры GN 45 предназначены для использования в агрессивных условиях окружающей среды. Различные комбинации опор и вариантов исполнения резьбового штока позволяют применять данные регулируемые опоры в любой ситуации.

Крепление регулируемых опор к монтажной поверхности при помощи фиксирующего выступа обеспечивает предотвращение бокового смещения. Кроме того, опоры с резиновыми прокладками не повреждают чувствительные контактные поверхности.

Регулируемые опоры поставляются в полностью собранном виде и являются неразборными.

Техническая информация

Номинальная нагрузка регулируемых опор

MD41_BL-22075-0
d1--d2Статическая нагрузка в кН----
GN 41 / GN 44GN 43 / GN 45GN 43-Варианты исполнения резьбового стержня----
-Каплевидная формаПрямоугольна форма-S / SKT / TK и U / UKV / VKWX
40--M 88---8
40--M 1012---12
40--M 1212---12
40--M 16-12--12
5050-M 88---8
5050-M 1014---14
5050-M 1214---14
5050-M 16-14--14
6060-M 88---8
6060-M 1014---14
6060-M 1216---16
6060-M 16-16161616
808080M 88---8
808080M 1014---14
808080M 1220---20
808080M 16-20202020
808080M 20-20202020
808080M 24-222222-

Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине (без резиновой подложки). Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.

Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.

Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.

Данные, указанные применительно к прочности, являются необязывающими ориентировочными значениями, не предполагающими какую-либо ответственность. Они не влекут за собой возникновения гарантийных обязательств в плане качества.

Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.

Варианты исполнения резьбового стержня

Варианты исполнения резьбового стержня
____logo__42_NA-22411-0______logo__43_NA-22417-0__
S / SK: внешний шестигранник в основании при d2 M 8, M 10, M 12T / TK: лыска под ключ в основании при d2 M 16, M 20, M 24

Вопрос о продукции

Спросите о серии GN 45-S/SK — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

Загружаю модель…

GN 45-S/SK — Регулируемые опоры

Чертёж GN 45-S/SK
