Серия GN 422

GN 422

П-образные ручки для ящиков и шкафов

Цинковое литьё под давлением, с электрической функцией переключения

с 1 функциональным элементом

__logo__IF__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 422 — П-образные ручки для ящиков и шкафов GN 422 — П-образные ручки для ящиков и шкафов GN 422 — П-образные ручки для ящиков и шкафов GN 422 — П-образные ручки для ящиков и шкафов

Схемы

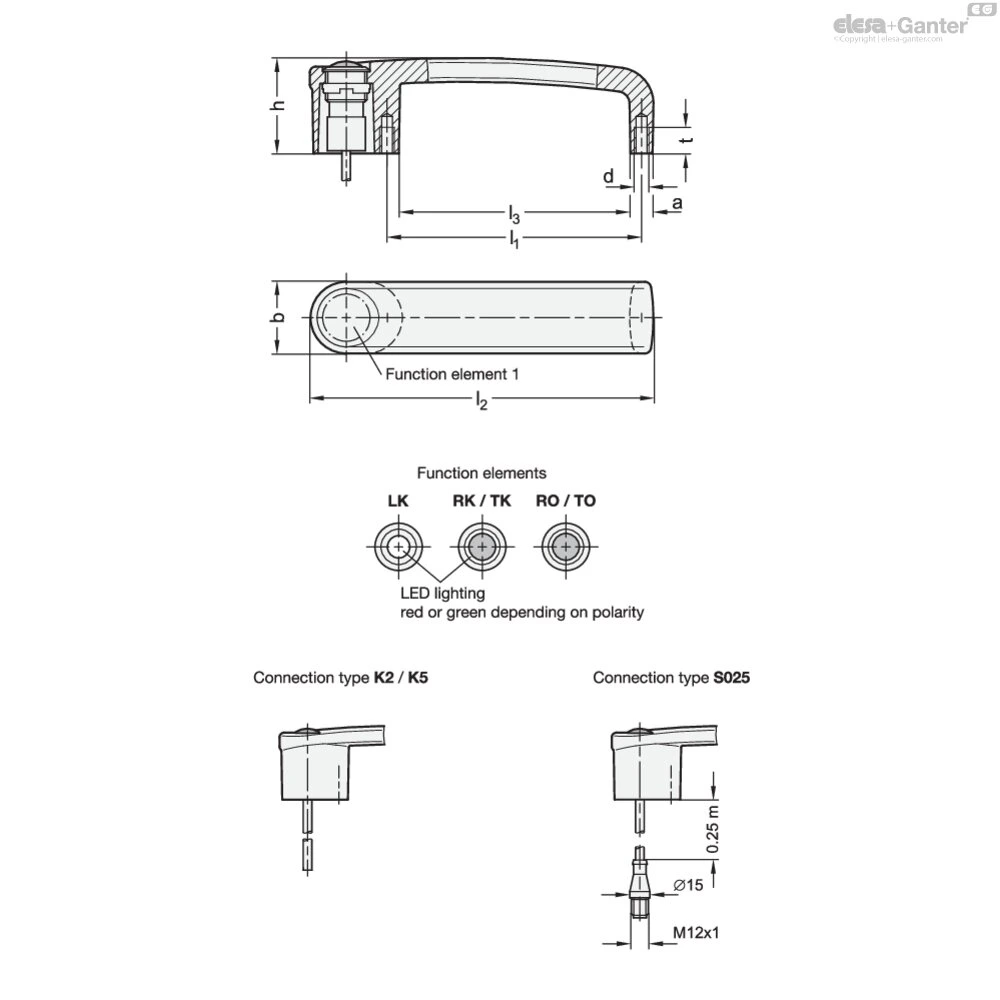

Схема GN 422

GN 422

Таблица моделей — П-образные ручки для ящиков и шкафов

Артикул b a d h l1 l2 l3 t
В корзину
GN 422-33-LK-K2-SW 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-LK-K2-SR 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-LK-K5-SW 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-LK-K5-SR 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-LK-S025-SW 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-LK-S025-SR 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-RK-K2-SW 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-RK-K2-SR 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-RK-K5-SW 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-RK-K5-SR 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-RK-S025-SW 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-RK-S025-SR 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-RO-K2-SW 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-RO-K2-SR 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-RO-K5-SW 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-RO-K5-SR 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-RO-S025-SW 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-RO-S025-SR 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-TK-K2-SW 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-TK-K2-SR 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-TK-K5-SW 33 10.2 M 6 44 117 158 105.5 12 740
GN 422-33-TK-K5-SR 33 10.2 M 6 44 117 158 105.5 12 740
GN 422-33-TK-S025-SW 33 10.2 M 6 44 117 158 105.5 12 516
GN 422-33-TK-S025-SR 33 10.2 M 6 44 117 158 105.5 12 516
GN 422-33-TO-K2-SW 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-TO-K2-SR 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-TO-K5-SW 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-TO-K5-SR 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-TO-S025-SW 33 10.2 M 6 44 117 158 105.5 12 582
GN 422-33-TO-S025-SR 33 10.2 M 6 44 117 158 105.5 12 582
3D-модель Технические данные (PDF)

Характеристики

Функциональный элемент 1 / функциональный элемент 2

  • Тип LK: световой индикатор красный / зелёный (двухцветный) (функция переключения отсутствует)
  • Тип RK: кнопка, зажим, со светодиодом красным / зелёным (двухцветным)
  • Тип RO: кнопка, зажим, без светодиода
  • Тип TK: кнопка, со светодиодом красным / зелёным (двухцветным)
  • Тип TO: кнопка, без светодиода

Типы соединений

  • Тип K2: кабель, открытый конец, 2 м
  • Тип K5: кабель, открытый конец, 5 м
  • Тип S025: кабель с разъёмом, 0,25 м

Ручка

Цинковое литьё под давлением

С пластиковым покрытием

  • Чёрный цвет, RAL 9005, текстурированная отделка SW
  • Серебристый цвет, RAL 9006, текстурированная отделка SR

Кнопка / корпус светового индикатора

Нержавеющая сталь AISI 304

Кабель (внешняя оболочка)

Полиуретан (PUR)

Чёрный цвет

Световод

Пластик

Совершенно прозрачный поликарбонат

Информация

П-образные ручки для ящиков и шкафов GN 422 используются для люков и дверей. Кнопки, встроенные в ручку, могут отправлять электрические управляющие сигналы, а светодиоды могут отображать, например, статус управления машиной.

Ручка доступна с 1 или 2 функциональными элементами. Светодиоды горят красным или зелёным в зависимости от полярности на соединениях.

Дополнительные П-образные ручки для ящиков и шкафов без функции переключения доступны в качестве GN 422.1.

Принадлежности

  • GN 330 Кабели с соединителем (5-полюсный, длиной 5 или 10 метров)

Техническая информация

Электрические и механические характеристики

Электрические и механические характеристики
Кнопка-____logo___422_SB-21235-1__
КонтактыПерекидной контакт, язычковый контакт
Контактный материалСеребряный сплав
Коммутируемое напряжениемакс. 125 В (разъём)
макс. 240 В (кабель)
Ток на контактемакс. 3 A
Ресурс механической части106 циклов переключения
Ресурс электрической части50 000 циклов переключения (при полной нагрузке)
Светодиодный индикатор / светодиодное кольцо подсветки24 В пост. тока ± 10 % / 7 мА____logo__422_SB-21198-0__
Рабочее напряжение/
рабочий ток
двухцветный (красный / зелёный)
Категория использования (кнопка)AC 15: 24 В перемен. тока / 1 A / DC 13: 24 В пост. тока / 0,7 Aв соответствии с IEC 60947-5-1
AC 15: 110 В перемен. тока / 1 A / DC 13: 110 В пост. тока / 0,2 A
AC 15: 220 В перемен. тока / 0,5 A / DC 13: 220 В пост. тока / 0,1 A
--
AC: 120 В перемен. тока / 5 A / DC: 12 В пост. тока / 1 Aв соответствии с UL 508
AC: 240 В перемен. тока / 3 A
Тип соединения-____logo__422_SB-21196-2__
Кабель с открытым концом (K2 / K5)PUR-кабель с неизолированными многожильными проводами (2 м или 5 м)
или-
Кабель с разъёмом (S025)5-штыревой соединитель M12 x 1 с PUR-кабелем 0,25 м
Одобрения, соответствие____logo__ce__
Декларация соответствия нормам ЕС

Информация по технике безопасности

В процессе монтажа, начальной эксплуатации и использования следует придерживаться информации, представленной в инструкции по эксплуатации. Инструкция по эксплуатации прилагается к изделию или предоставляется в цифровом виде на странице изделия по адресу elesa-ganter.com.

Монтажные отверстия

MD422_MT-21298-2_RU

Отверстия не должны иметь неровностей во избежание повреждения кабеля.
