Серия GN 418.3
GN 418.3
Эксцентриковые нажимные винты
Сталь, с внутренним шестигранником
Эксцентриковые нажимные винты
Изображения
Схемы
GN 418.3
Таблица моделей — Эксцентриковые нажимные винты
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 418.3-M3-6-BT | M 3 | 6 | 3.1 +0.3/0 | 6.8 | 0.4 | 2.5 | 3.3 | T10 | -0.7 / +0.1 | 1 | |
| GN 418.3-M3-6-SN | M 3 | 6 | 3.1 +0.3/0 | 6.8 | 0.4 | 2.5 | 3.3 | T10 | -0.7 / +0.1 | 1 | |
| GN 418.3-M4-8-BT | M 4 | 8 | 3.15 +0.3/0 | 7 | 0.4 | 3 | 4.1 | T15 | -0.75 / +0.05 | 1 | |
| GN 418.3-M4-8-SN | M 4 | 8 | 3.15 +0.3/0 | 7 | 0.4 | 3 | 4.1 | T15 | -0.75 / +0.05 | 1 | |
| GN 418.3-M5-10-BT | M 5 | 10 | 3.9 +0.3/0 | 8.5 | 0.4 | 4 | 5.3 | T20 | -0.75 / +0.05 | 3 | |
| GN 418.3-M5-10-SN | M 5 | 10 | 3.9 +0.3/0 | 8.5 | 0.4 | 4 | 5.3 | T20 | -0.75 / +0.05 | 3 | |
| GN 418.3-M6-12-BT | M 6 | 12 | 4.65 +0.3/0 | 10 | 0.5 | 4 | 5.5 | T25 | -0.85 / +0.15 | 4 | |
| GN 418.3-M6-12-SN | M 6 | 12 | 4.65 +0.3/0 | 10 | 0.5 | 4 | 5.5 | T25 | -0.85 / +0.15 | 4 | |
| GN 418.3-M8-16-BT | M 8 | 16 | 6.05 +0.5/0 | 13 | 0.8 | 5 | 7 | T30 | -1.25 / +0.35 | 9 | |
| GN 418.3-M8-16-SN | M 8 | 16 | 6.05 +0.5/0 | 13 | 0.8 | 5 | 7 | T30 | -1.25 / +0.35 | 9 | |
| GN 418.3-M10-20-BT | M 10 | 20 | 7.5 +0.5/0 | 16 | 1 | 7 | 9.5 | T40 | -1.5 / +0.5 | 20 | |
| GN 418.3-M10-20-SN | M 10 | 20 | 7.5 +0.5/0 | 16 | 1 | 7 | 9.5 | T40 | -1.5 / +0.5 | 20 | |
| GN 418.3-M12-24-BT | M 12 | 24 | 8.5 +0.5/0 | 18 | 1 | 8 | 10.9 | T45 | -1.5 / +0.5 | 32 | |
| GN 418.3-M12-24-SN | M 12 | 24 | 8.5 +0.5/0 | 18 | 1 | 8 | 10.9 | T45 | -1.5 / +0.5 | 32 |
Характеристики
Сталь
- Класс разрывной прочности 10.9
- Чернение BT
- Химически никелированный, серебристый цвет SN
Информация
Эксцентриковые нажимные винты GN 418.3 зажимают детали при помощи головок эксцентриковых винтов, которые в зависимости от размера имеют смещение на размер e по отношению к центральной оси стержня винта.

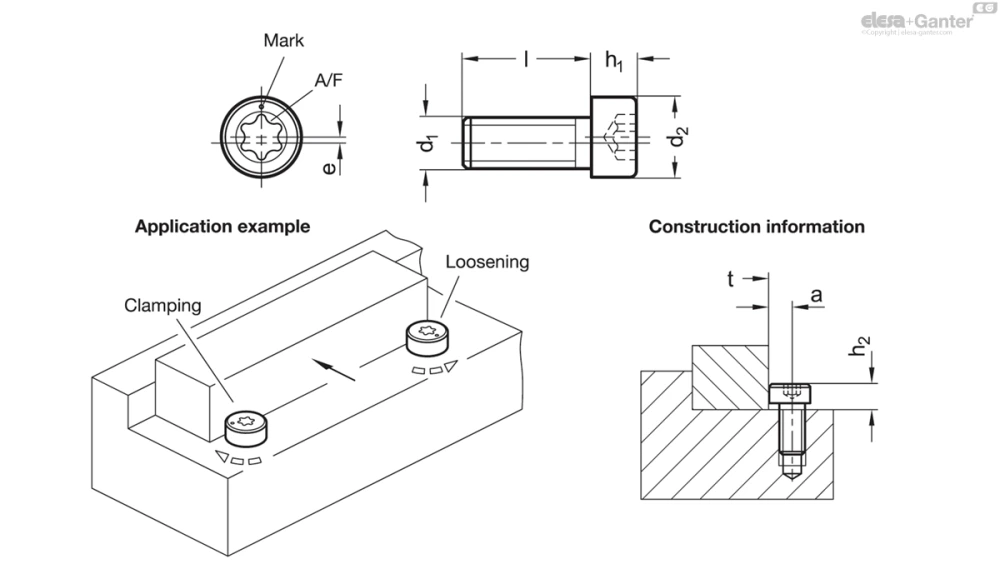

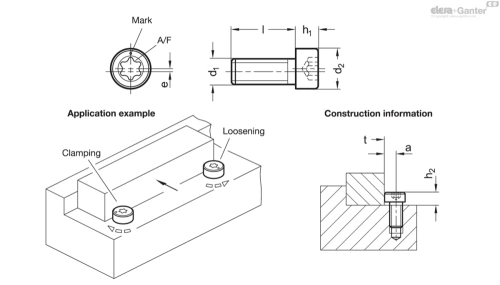

Резьбовые отверстия для монтажа эксцентриковых нажимных винтов в креплении должны быть просверлены в соответствии с чертежом на расстоянии a по отношению к детали.
Головка винта находится в положении зажима, когда эксцентриковый нажимной винт повёрнут назад после полного ввинчивания настолько, что маркерная точка находится напротив поверхности зажима детали.
Для зажима эксцентриковые нажимные винты затягиваются до определённого крутящего момента, когда эксцентрик прижимается к детали. Макс. допустимое отклонение детали t гарантирует, что расстояние зажима находится в подходящем для эксцентрика диапазоне.
