Серия GN 40
GN 40-X
Регулируемые опоры
Сталь
Внешний шестигранник со внутренней резьбой
Исполнения серии GN 40
Изображения
Схемы

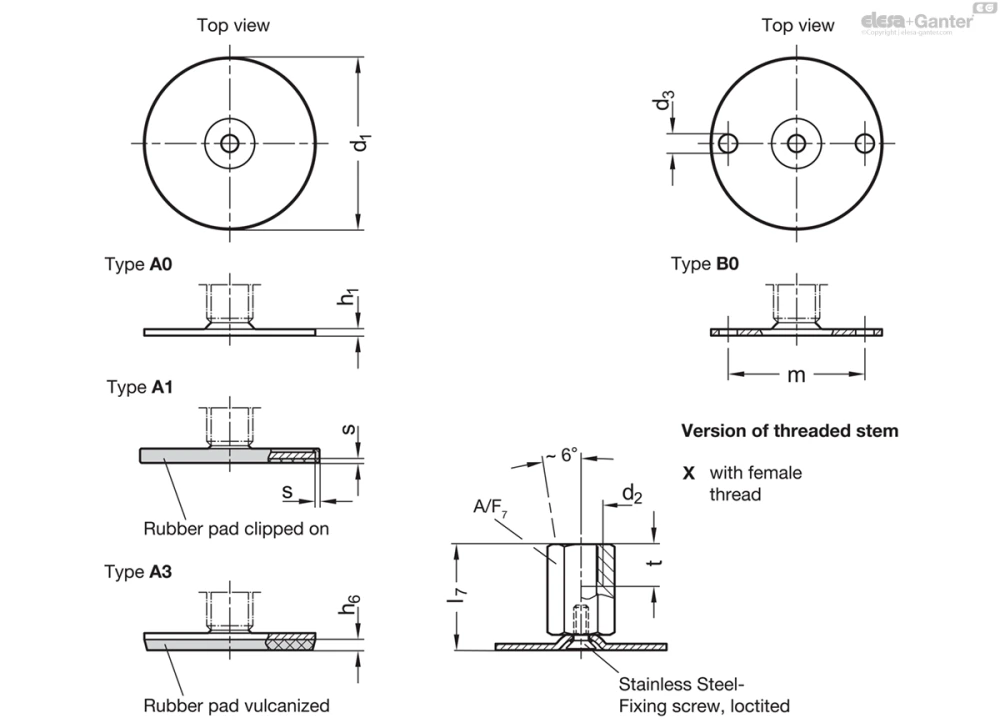

GN 40-X
Таблица моделей — Регулируемые опоры
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 40-40-M8-25-A0-X | 40 | M 8 | 25 | - | 2 | - | 30 | - | 14 | 8 | 7 | 50 | |
| GN 40-40-M8-25-B0-X | 40 | M 8 | 25 | 5.4 | 2 | - | 30 | - | 14 | 8 | 7 | 63 | |
| GN 40-40-M8-25-A1-X | 40 | M 8 | 25 | - | 2 | - | 30 | 1.5 | 14 | 8 | 7 | 50 | |
| GN 40-40-M8-25-A3-X | 40 | M 8 | 25 | - | 2 | 3.5 | 30 | - | 14 | 8 | 7 | 48 | |
| GN 40-40-M10-28-A0-X | 40 | M 10 | 28 | - | 2 | - | 30 | - | 14 | 10 | 7 | 40 | |
| GN 40-40-M10-28-B0-X | 40 | M 10 | 28 | 5.4 | 2 | - | 30 | - | 14 | 10 | 7 | 61 | |
| GN 40-40-M10-28-A1-X | 40 | M 10 | 28 | - | 2 | - | 30 | 1.5 | 14 | 10 | 7 | 45 | |
| GN 40-40-M10-28-A3-X | 40 | M 10 | 28 | - | 2 | 3.5 | 30 | - | 14 | 10 | 7 | 66 | |
| GN 40-40-M12-31-A0-X | 40 | M 12 | 31 | - | 2 | - | 30 | - | 17 | 12 | 7 | 68 | |
| GN 40-40-M12-31-B0-X | 40 | M 12 | 31 | 5.4 | 2 | - | 30 | - | 17 | 12 | 7 | 77 | |
| GN 40-40-M12-31-A1-X | 40 | M 12 | 31 | - | 2 | - | 30 | 1.5 | 17 | 12 | 7 | 80 | |
| GN 40-40-M12-31-A3-X | 40 | M 12 | 31 | - | 2 | 3.5 | 30 | - | 17 | 12 | 7 | 82 | |
| GN 40-40-M16-37-A0-X | 40 | M 16 | 37 | - | 2 | - | 30 | - | 22 | 16 | 7 | 91 | |
| GN 40-40-M16-37-A1-X | 40 | M 16 | 37 | - | 2 | - | 30 | 1.5 | 22 | 16 | 7 | 91 | |
| GN 40-40-M16-37-A3-X | 40 | M 16 | 37 | - | 2 | 3.5 | 30 | - | 22 | 16 | 7 | 98 | |
| GN 40-50-M8-25-A0-X | 50 | M 8 | 25 | - | 2.5 | - | 38 | - | 14 | 8 | 8 | 91 | |
| GN 40-50-M8-25-B0-X | 50 | M 8 | 25 | 6.6 | 2.5 | - | 38 | - | 14 | 8 | 8 | 81 | |
| GN 40-50-M8-25-A1-X | 50 | M 8 | 25 | - | 2.5 | - | 38 | 2 | 14 | 8 | 8 | 91 | |
| GN 40-50-M8-25-A3-X | 50 | M 8 | 25 | - | 2.5 | 4 | 38 | - | 14 | 8 | 8 | 90 | |
| GN 40-50-M10-28-A0-X | 50 | M 10 | 28 | - | 2.5 | - | 38 | - | 14 | 10 | 8 | 91 | |
| GN 40-50-M10-28-B0-X | 50 | M 10 | 28 | 6.6 | 2.5 | - | 38 | - | 14 | 10 | 8 | 79 | |
| GN 40-50-M10-28-A1-X | 50 | M 10 | 28 | - | 2.5 | - | 38 | 2 | 14 | 10 | 8 | 91 | |
| GN 40-50-M10-28-A3-X | 50 | M 10 | 28 | - | 2.5 | 4 | 38 | - | 14 | 10 | 8 | 88 | |
| GN 40-50-M12-32-A0-X | 50 | M 12 | 32 | - | 2.5 | - | 38 | - | 17 | 12 | 8 | 91 | |
| GN 40-50-M12-32-B0-X | 50 | M 12 | 32 | 6.6 | 2.5 | - | 38 | - | 17 | 12 | 8 | 95 | |
| GN 40-50-M12-32-A1-X | 50 | M 12 | 32 | - | 2.5 | - | 38 | 2 | 17 | 12 | 8 | 91 | |
| GN 40-50-M12-32-A3-X | 50 | M 12 | 32 | - | 2.5 | 4 | 38 | - | 17 | 12 | 8 | 104 | |
| GN 40-50-M16-37-A0-X | 50 | M 16 | 37 | - | 2.5 | - | 38 | - | 22 | 16 | 8 | 91 | |
| GN 40-50-M16-37-B0-X | 50 | M 16 | 37 | 6.6 | 2.5 | - | 38 | - | 22 | 16 | 8 | 111 | |
| GN 40-50-M16-37-A1-X | 50 | M 16 | 37 | - | 2.5 | - | 38 | 2 | 22 | 16 | 8 | 120 | |
| GN 40-50-M16-37-A3-X | 50 | M 16 | 37 | - | 2.5 | 4 | 38 | - | 22 | 16 | 8 | 121 | |
| GN 40-60-M8-25-A0-X | 60 | M 8 | 25 | - | 2.5 | - | 48 | - | 14 | 8 | 8 | 91 | |
| GN 40-60-M8-25-B0-X | 60 | M 8 | 25 | 6.6 | 2.5 | - | 48 | - | 14 | 8 | 8 | 98 | |
| GN 40-60-M8-25-A1-X | 60 | M 8 | 25 | - | 2.5 | - | 48 | 2 | 14 | 8 | 8 | 91 | |
| GN 40-60-M8-25-A3-X | 60 | M 8 | 25 | - | 2.5 | 4.5 | 48 | - | 14 | 8 | 8 | 92 | |
| GN 40-60-M10-28-A0-X | 60 | M 10 | 28 | - | 2.5 | - | 48 | - | 14 | 10 | 10 | 91 | |
| GN 40-60-M10-28-B0-X | 60 | M 10 | 28 | 6.6 | 2.5 | - | 48 | - | 14 | 10 | 10 | 96 | |
| GN 40-60-M10-28-A1-X | 60 | M 10 | 28 | - | 2.5 | - | 48 | 2 | 14 | 10 | 10 | 91 | |
| GN 40-60-M10-28-A3-X | 60 | M 10 | 28 | - | 2.5 | 4.5 | 48 | - | 14 | 10 | 10 | 110 | |
| GN 40-60-M12-32-A0-X | 60 | M 12 | 32 | - | 2.5 | - | 48 | - | 17 | 12 | 10 | 91 | |
| GN 40-60-M12-32-B0-X | 60 | M 12 | 32 | 6.6 | 2.5 | - | 48 | - | 17 | 12 | 10 | 112 | |
| GN 40-60-M12-32-A1-X | 60 | M 12 | 32 | - | 2.5 | - | 48 | 2 | 17 | 12 | 10 | 91 | |
| GN 40-60-M12-32-A3-X | 60 | M 12 | 32 | - | 2.5 | 4.5 | 48 | - | 17 | 12 | 10 | 126 | |
| GN 40-60-M16-37-A0-X | 60 | M 16 | 37 | - | 2.5 | - | 48 | - | 22 | 16 | 10 | 91 | |
| GN 40-60-M16-37-B0-X | 60 | M 16 | 37 | 6.6 | 2.5 | - | 48 | - | 22 | 16 | 10 | 128 | |
| GN 40-60-M16-37-A1-X | 60 | M 16 | 37 | - | 2.5 | - | 48 | 2 | 22 | 16 | 10 | 140 | |
| GN 40-60-M16-37-A3-X | 60 | M 16 | 37 | - | 2.5 | 4.5 | 48 | - | 22 | 16 | 10 | 143 | |
| GN 40-80-M8-26-A0-X | 80 | M 8 | 26 | - | 3 | - | 64 | - | 14 | 8 | 8 | 91 | |
| GN 40-80-M8-26-B0-X | 80 | M 8 | 26 | 8.6 | 3 | - | 64 | - | 14 | 8 | 8 | 159 | |
| GN 40-80-M8-26-A1-X | 80 | M 8 | 26 | - | 3 | - | 64 | 2 | 14 | 8 | 8 | 91 | |
| GN 40-80-M8-26-A3-X | 80 | M 8 | 26 | - | 3 | 5 | 64 | - | 14 | 8 | 8 | 169 | |
| GN 40-80-M10-29-A0-X | 80 | M 10 | 29 | - | 3 | - | 64 | - | 14 | 10 | 10 | 100 | |
| GN 40-80-M10-29-B0-X | 80 | M 10 | 29 | 8.6 | 3 | - | 64 | - | 14 | 10 | 10 | 157 | |
| GN 40-80-M10-29-A1-X | 80 | M 10 | 29 | - | 3 | - | 64 | 2 | 14 | 10 | 10 | 91 | |
| GN 40-80-M10-29-A3-X | 80 | M 10 | 29 | - | 3 | 5 | 64 | - | 14 | 10 | 10 | 188 | |
| GN 40-80-M12-32-A0-X | 80 | M 12 | 32 | - | 3 | - | 64 | - | 17 | 12 | 12 | 155 | |
| GN 40-80-M12-32-B0-X | 80 | M 12 | 32 | 8.6 | 3 | - | 64 | - | 17 | 12 | 12 | 173 | |
| GN 40-80-M12-32-A1-X | 80 | M 12 | 32 | - | 3 | - | 64 | 2 | 17 | 12 | 12 | 169 | |
| GN 40-80-M12-32-A3-X | 80 | M 12 | 32 | - | 3 | 5 | 64 | - | 17 | 12 | 12 | 204 | |
| GN 40-80-M16-38-A0-X | 80 | M 16 | 38 | - | 3 | - | 64 | - | 22 | 16 | 12 | 91 | |
| GN 40-80-M16-38-B0-X | 80 | M 16 | 38 | 8.6 | 3 | - | 64 | - | 22 | 16 | 12 | 189 | |
| GN 40-80-M16-38-A1-X | 80 | M 16 | 38 | - | 3 | - | 64 | 2 | 22 | 16 | 12 | 200 | |
| GN 40-80-M16-38-A3-X | 80 | M 16 | 38 | - | 3 | 5 | 64 | - | 22 | 16 | 12 | 221 | |
| GN 40-80-M20-45-A0-X | 80 | M 20 | 45 | - | 3 | - | 64 | - | 27 | 20 | 16 | 91 | |
| GN 40-80-M20-45-B0-X | 80 | M 20 | 45 | 8.6 | 3 | - | 64 | - | 27 | 20 | 16 | 251 | |
| GN 40-80-M20-45-A1-X | 80 | M 20 | 45 | - | 3 | - | 64 | 2 | 27 | 20 | 16 | 91 | |
| GN 40-80-M20-45-A3-X | 80 | M 20 | 45 | - | 3 | 5 | 64 | - | 27 | 20 | 16 | 285 |
Характеристики
Типы (Опорная пластина)
- Тип A0: без резиновой подкладки
- Тип B0: без резиновой прокладки, с двумя монтажными отверстиями
- Тип A1: с резиновой подкладкой, надеваемая, черный цвет
- Тип A3: с резиновой подкладкой, вулканизированная, черный цвет
Вариант исполнения (винт)
- Вариант исполнения S: без гайки, внешний шестигранник в основании
- Вариант исполнения SK: с гайкой, внешний шестигранник в основании
- Вариант исполнения U: без гайки, со шлицем под шестигранник сверху, с гранью под ключ в основании
- Вариант исполнения UK: с гайкой, со шлицем под шестигранник сверху, с гранью под ключ в основании
- ВариантX: Внешний шестигранник со внутренней резьбой
Опорная пластина
Оцинкованная сталь, с голубой пассивацией
Резьбовой стержень
Оцинкованная сталь, с голубой пассивацией
Шестигранная гайка ISO 4032
Оцинкованная сталь, с голубой пассивацией
Резиновая подкладка
надеваемый
черный цвет, TPE (Santoprene®)
≈ 80 Шор А
Резиновая подкладка
вулканизированная
черный цвет, NBR (Perbunan®)
Твёрдость по Шору А 70 ± 5
Информация
Регулируемые опоры GN 40 могут использоваться в различных комбинациях опорных пластин и в исполнениях с регулируемым шпинделем.
Опоры с резиновыми прокладками не повреждают чувствительные контактные поверхности и уменьшают боковое скольжение. Опоры типа B0 крепятся к монтажной поверхности через два отверстия.
Регулируемые опоры поставляются в полностью собранном виде и являются неразборными.
Техническая информация
Номинальная нагрузка регулируемых опор
| d1 | - | - | d2 | Статическая нагрузка Fs в кН | - | - |
| GN 40 | GN 42 | GN 42 | - | Варианты исполнения резьбового стержня | - | - |
| - | Каплевидная форма | Прямоугольна форма | - | S / SK | U / UK | X |
| 40 | - | - | M 8 | 7 | - | 7 |
| 40 | - | - | M 10 | 7 | - | 7 |
| 40 | - | - | M 12 | 7 | - | 7 |
| 40 | - | - | M 16 | - | 7 | 7 |
| 50 | 50 | - | M 8 | 8 | - | 8 |
| 50 | 50 | - | M 10 | 8 | - | 8 |
| 50 | 50 | - | M 12 | 8 | - | 8 |
| 50 | 50 | - | M 16 | - | 8 | 8 |
| 60 | 60 | - | M 8 | 8 | - | 8 |
| 60 | 60 | - | M 10 | 10 | - | 10 |
| 60 | 60 | - | M 12 | 10 | - | 10 |
| 60 | 60 | - | M 16 | - | 10 | 10 |
| 80 | 80 | 80 | M 8 | 8 | - | 8 |
| 80 | 80 | 80 | M 10 | 10 | - | 10 |
| 80 | 80 | 80 | M 12 | 12 | - | 12 |
| 80 | 80 | 80 | M 16 | - | 12 | 12 |
| 80 | 80 | 80 | M 20 | - | 16 | 16 |
| 80 | 80 | 80 | M 24 | - | 16 | - |
Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине (без резиновой подложки). Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.
Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.
Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.
Данные, указанные применительно к прочности, являются необязывающими ориентировочными значениями, не предполагающими какую-либо ответственность. Они не влекут за собой возникновения гарантийных обязательств в плане качества.
Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.
Варианты исполнения резьбового стержня
| Варианты исполнения резьбового стержня | ||
 |  |  |
| S / SK: внешний шестигранник в основании при d2 M 8, M 10, M 12 | U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24 | X: внешний шестигранник со внутренней резьбой при d2 M 8, M 10, M 12, M 16, M 20 |
