Серия GN 40

GN 40-U/UK

Регулируемые опоры

Сталь

с / без гайки, со шлицем под шестигранник и с гранью под ключ

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 40

GN 40-S/SK

GN 40-S/SK

Регулируемые опоры

Сталь
GN 40-U/UK

GN 40-U/UK

Регулируемые опоры

Сталь
GN 40-X

GN 40-X

Регулируемые опоры

Сталь

Изображения

GN 40-U/UK — Регулируемые опоры GN 40-U/UK — Регулируемые опоры GN 40-U/UK — Регулируемые опоры GN 40-U/UK — Регулируемые опоры

Схемы

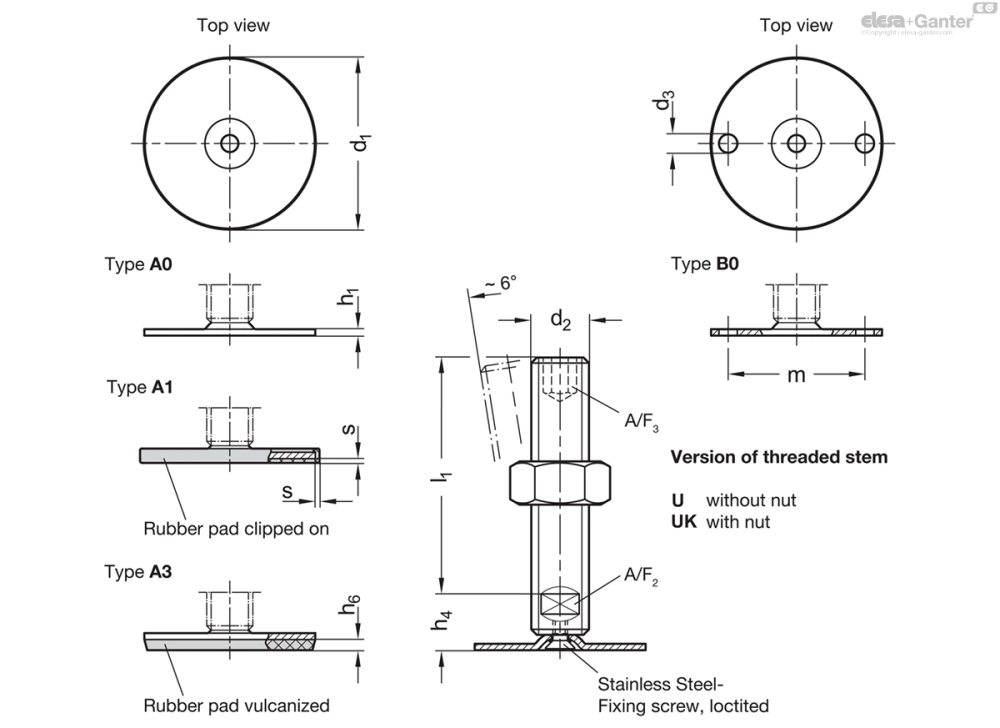

Схема GN 40-U/UK

GN 40-U/UK

Таблица моделей — Регулируемые опоры

Артикул
Вес (г) 3D В корзину
GN 40-40-M16-75-A0-U 40 M 16 75 - 2 - 30 - 17 12 8 7 153
GN 40-40-M16-75-A1-U 40 M 16 75 - 2 - 30 1.5 17 12 8 7 120
GN 40-40-M16-75-A3-U 40 M 16 75 - 2 3.5 30 - 17 12 8 7 127
GN 40-40-M16-100-A0-U 40 M 16 100 - 2 - 30 - 17 12 8 7 192
GN 40-40-M16-100-A1-U 40 M 16 100 - 2 - 30 1.5 17 12 8 7 180
GN 40-40-M16-100-A3-U 40 M 16 100 - 2 3.5 30 - 17 12 8 7 159
GN 40-40-M16-125-A0-U 40 M 16 125 - 2 - 30 - 17 12 8 7 216
GN 40-40-M16-125-A1-U 40 M 16 125 - 2 - 30 1.5 17 12 8 7 220
GN 40-40-M16-125-A3-U 40 M 16 125 - 2 3.5 30 - 17 12 8 7 191
GN 40-40-M16-150-A0-U 40 M 16 150 - 2 - 30 - 17 12 8 7 220
GN 40-40-M16-150-A1-U 40 M 16 150 - 2 - 30 1.5 17 12 8 7 254
GN 40-40-M16-150-A3-U 40 M 16 150 - 2 3.5 30 - 17 12 8 7 223
GN 40-40-M16-200-A0-U 40 M 16 200 - 2 - 30 - 17 12 8 7 320
GN 40-40-M16-200-A1-U 40 M 16 200 - 2 - 30 1.5 17 12 8 7 300
GN 40-40-M16-200-A3-U 40 M 16 200 - 2 3.5 30 - 17 12 8 7 283
GN 40-40-M16-250-A0-U 40 M 16 250 - 2 - 30 - 17 12 8 7 638
GN 40-40-M16-250-A1-U 40 M 16 250 - 2 - 30 1.5 17 12 8 7 618
GN 40-40-M16-250-A3-U 40 M 16 250 - 2 3.5 30 - 17 12 8 7 601
GN 40-50-M16-75-A0-U 50 M 16 75 - 2.5 - 38 - 17 12 8 8 140
GN 40-50-M16-75-B0-U 50 M 16 75 6.6 2.5 - 38 - 17 12 8 8 140
GN 40-50-M16-75-A1-U 50 M 16 75 - 2.5 - 38 2 17 12 8 8 177
GN 40-50-M16-75-A3-U 50 M 16 75 - 2.5 4 38 - 17 12 8 8 150
GN 40-50-M16-100-A0-U 50 M 16 100 - 2.5 - 38 - 17 12 8 8 205
GN 40-50-M16-100-B0-U 50 M 16 100 6.6 2.5 - 38 - 17 12 8 8 172
GN 40-50-M16-100-A1-U 50 M 16 100 - 2.5 - 38 2 17 12 8 8 213
GN 40-50-M16-100-A3-U 50 M 16 100 - 2.5 4 38 - 17 12 8 8 182
GN 40-50-M16-125-A0-U 50 M 16 125 - 2.5 - 38 - 17 12 8 8 243
GN 40-50-M16-125-B0-U 50 M 16 125 6.6 2.5 - 38 - 17 12 8 8 204
GN 40-50-M16-125-A1-U 50 M 16 125 - 2.5 - 38 2 17 12 8 8 241
GN 40-50-M16-125-A3-U 50 M 16 125 - 2.5 4 38 - 17 12 8 8 200
GN 40-50-M16-150-A0-U 50 M 16 150 - 2.5 - 38 - 17 12 8 8 269
GN 40-50-M16-150-B0-U 50 M 16 150 6.6 2.5 - 38 - 17 12 8 8 236
GN 40-50-M16-150-A1-U 50 M 16 150 - 2.5 - 38 2 17 12 8 8 280
GN 40-50-M16-150-A3-U 50 M 16 150 - 2.5 4 38 - 17 12 8 8 246
GN 40-50-M16-200-A0-U 50 M 16 200 - 2.5 - 38 - 17 12 8 8 332
GN 40-50-M16-200-B0-U 50 M 16 200 6.6 2.5 - 38 - 17 12 8 8 296
GN 40-50-M16-200-A1-U 50 M 16 200 - 2.5 - 38 2 17 12 8 8 340
GN 40-50-M16-200-A3-U 50 M 16 200 - 2.5 4 38 - 17 12 8 8 306
GN 40-50-M16-250-A0-U 50 M 16 250 - 2.5 - 38 - 17 12 8 8 360
GN 40-50-M16-250-B0-U 50 M 16 250 6.6 2.5 - 38 - 17 12 8 8 358
GN 40-50-M16-250-A1-U 50 M 16 250 - 2.5 - 38 2 17 12 8 8 366
GN 40-50-M16-250-A3-U 50 M 16 250 - 2.5 4 38 - 17 12 8 8 368
GN 40-60-M16-75-A0-U 60 M 16 75 - 2.5 - 48 - 17 12 8 10 192
GN 40-60-M16-75-B0-U 60 M 16 75 6.6 2.5 - 48 - 17 12 8 10 157
GN 40-60-M16-75-A1-U 60 M 16 75 - 2.5 - 48 2 17 12 8 10 200
GN 40-60-M16-75-A3-U 60 M 16 75 - 2.5 4.5 48 - 17 12 8 10 172
GN 40-60-M16-100-A0-U 60 M 16 100 - 2.5 - 48 - 17 12 8 10 180
GN 40-60-M16-100-B0-U 60 M 16 100 6.6 2.5 - 48 - 17 12 8 10 189
GN 40-60-M16-100-A1-U 60 M 16 100 - 2.5 - 48 2 17 12 8 10 200
GN 40-60-M16-100-A3-U 60 M 16 100 - 2.5 4.5 48 - 17 12 8 10 208
GN 40-60-M16-125-A0-U 60 M 16 125 - 2.5 - 48 - 17 12 8 10 260
GN 40-60-M16-125-B0-U 60 M 16 125 6.6 2.5 - 48 - 17 12 8 10 221
GN 40-60-M16-125-A1-U 60 M 16 125 - 2.5 - 48 2 17 12 8 10 240
GN 40-60-M16-125-A3-U 60 M 16 125 - 2.5 4.5 48 - 17 12 8 10 236
GN 40-60-M16-150-A0-U 60 M 16 150 - 2.5 - 48 - 17 12 8 10 283
GN 40-60-M16-150-B0-U 60 M 16 150 6.6 2.5 - 48 - 17 12 8 10 253
GN 40-60-M16-150-A1-U 60 M 16 150 - 2.5 - 48 2 17 12 8 10 300
GN 40-60-M16-150-A3-U 60 M 16 150 - 2.5 4.5 48 - 17 12 8 10 268
GN 40-60-M16-200-A0-U 60 M 16 200 - 2.5 - 48 - 17 12 8 10 312
GN 40-60-M16-200-B0-U 60 M 16 200 6.6 2.5 - 48 - 17 12 8 10 313
GN 40-60-M16-200-A1-U 60 M 16 200 - 2.5 - 48 2 17 12 8 10 320
GN 40-60-M16-200-A3-U 60 M 16 200 - 2.5 4.5 48 - 17 12 8 10 328
GN 40-60-M16-250-A0-U 60 M 16 250 - 2.5 - 48 - 17 12 8 10 666
GN 40-60-M16-250-B0-U 60 M 16 250 6.6 2.5 - 48 - 17 12 8 10 631
GN 40-60-M16-250-A1-U 60 M 16 250 - 2.5 - 48 2 17 12 8 10 658
GN 40-60-M16-250-A3-U 60 M 16 250 - 2.5 4.5 48 - 17 12 8 10 646
GN 40-80-M16-75-A0-U 80 M 16 75 - 3 - 64 - 18 12 8 12 220
GN 40-80-M16-75-B0-U 80 M 16 75 8.6 3 - 64 - 18 12 8 12 218
GN 40-80-M16-75-A1-U 80 M 16 75 - 3 - 64 2 18 12 8 12 220
GN 40-80-M16-75-A3-U 80 M 16 75 - 3 5 64 - 18 12 8 12 251
GN 40-80-M16-100-A0-U 80 M 16 100 - 3 - 64 - 18 12 8 12 270
GN 40-80-M16-100-B0-U 80 M 16 100 8.6 3 - 64 - 18 12 8 12 250
GN 40-80-M16-100-A1-U 80 M 16 100 - 3 - 64 2 18 12 8 12 275
GN 40-80-M16-100-A3-U 80 M 16 100 - 3 5 64 - 18 12 8 12 283
GN 40-80-M16-125-A0-U 80 M 16 125 - 3 - 64 - 18 12 8 12 300
GN 40-80-M16-125-B0-U 80 M 16 125 8.6 3 - 64 - 18 12 8 12 282
GN 40-80-M16-125-A1-U 80 M 16 125 - 3 - 64 2 18 12 8 12 331
GN 40-80-M16-125-A3-U 80 M 16 125 - 3 5 64 - 18 12 8 12 315
GN 40-80-M16-150-A0-U 80 M 16 150 - 3 - 64 - 18 12 8 12 320
GN 40-80-M16-150-B0-U 80 M 16 150 8.6 3 - 64 - 18 12 8 12 314
GN 40-80-M16-150-A1-U 80 M 16 150 - 3 - 64 2 18 12 8 12 380
GN 40-80-M16-150-A3-U 80 M 16 150 - 3 5 64 - 18 12 8 12 347
GN 40-80-M16-200-A0-U 80 M 16 200 - 3 - 64 - 18 12 8 12 414
GN 40-80-M16-200-B0-U 80 M 16 200 8.6 3 - 64 - 18 12 8 12 374
GN 40-80-M16-200-A1-U 80 M 16 200 - 3 - 64 2 18 12 8 12 400
GN 40-80-M16-200-A3-U 80 M 16 200 - 3 5 64 - 18 12 8 12 407
GN 40-80-M16-250-A0-U 80 M 16 250 - 3 - 64 - 18 12 8 12 440
GN 40-80-M16-250-B0-U 80 M 16 250 8.6 3 - 64 - 18 12 8 12 436
GN 40-80-M16-250-A1-U 80 M 16 250 - 3 - 64 2 18 12 8 12 454
GN 40-80-M16-250-A3-U 80 M 16 250 - 3 5 64 - 18 12 8 12 469
GN 40-80-M20-75-A0-U 80 M 20 75 - 3 - 64 - 19 15 10 16 347
GN 40-80-M20-75-B0-U 80 M 20 75 8.6 3 - 64 - 19 15 10 16 277
GN 40-80-M20-75-A1-U 80 M 20 75 - 3 - 64 2 19 15 10 16 360
GN 40-80-M20-75-A3-U 80 M 20 75 - 3 5 64 - 19 15 10 16 309
GN 40-80-M20-100-A0-U 80 M 20 100 - 3 - 64 - 19 15 10 16 397
GN 40-80-M20-100-B0-U 80 M 20 100 8.6 3 - 64 - 19 15 10 16 327
GN 40-80-M20-100-A1-U 80 M 20 100 - 3 - 64 2 19 15 10 16 400
GN 40-80-M20-100-A3-U 80 M 20 100 - 3 5 64 - 19 15 10 16 359
GN 40-80-M20-125-A0-U 80 M 20 125 - 3 - 64 - 19 15 10 16 450
GN 40-80-M20-125-B0-U 80 M 20 125 8.6 3 - 64 - 19 15 10 16 377
GN 40-80-M20-125-A1-U 80 M 20 125 - 3 - 64 2 19 15 10 16 459
GN 40-80-M20-125-A3-U 80 M 20 125 - 3 5 64 - 19 15 10 16 409
GN 40-80-M20-150-A0-U 80 M 20 150 - 3 - 64 - 19 15 10 16 495
GN 40-80-M20-150-B0-U 80 M 20 150 8.6 3 - 64 - 19 15 10 16 426
GN 40-80-M20-150-A1-U 80 M 20 150 - 3 - 64 2 19 15 10 16 420
GN 40-80-M20-150-A3-U 80 M 20 150 - 3 5 64 - 19 15 10 16 458
GN 40-80-M20-200-A0-U 80 M 20 200 - 3 - 64 - 19 15 10 16 596
GN 40-80-M20-200-B0-U 80 M 20 200 8.6 3 - 64 - 19 15 10 16 517
GN 40-80-M20-200-A1-U 80 M 20 200 - 3 - 64 2 19 15 10 16 620
GN 40-80-M20-200-A3-U 80 M 20 200 - 3 5 64 - 19 15 10 16 549
GN 40-80-M20-250-A0-U 80 M 20 250 - 3 - 64 - 19 15 10 16 618
GN 40-80-M20-250-B0-U 80 M 20 250 8.6 3 - 64 - 19 15 10 16 612
GN 40-80-M20-250-A1-U 80 M 20 250 - 3 - 64 2 19 15 10 16 632
GN 40-80-M20-250-A3-U 80 M 20 250 - 3 5 64 - 19 15 10 16 644
GN 40-80-M24-100-A0-U 80 M 24 100 - 3 - 64 - 22 19 12 16 543
GN 40-80-M24-100-B0-U 80 M 24 100 8.6 3 - 64 - 22 19 12 16 429
GN 40-80-M24-100-A1-U 80 M 24 100 - 3 - 64 2 22 19 12 16 560
GN 40-80-M24-100-A3-U 80 M 24 100 - 3 5 64 - 22 19 12 16 461
GN 40-80-M24-125-A0-U 80 M 24 125 - 3 - 64 - 22 19 12 16 613
GN 40-80-M24-125-B0-U 80 M 24 125 8.6 3 - 64 - 22 19 12 16 501
GN 40-80-M24-125-A1-U 80 M 24 125 - 3 - 64 2 22 19 12 16 620
GN 40-80-M24-125-A3-U 80 M 24 125 - 3 5 64 - 22 19 12 16 533
GN 40-80-M24-150-A0-U 80 M 24 150 - 3 - 64 - 22 19 12 16 685
GN 40-80-M24-150-B0-U 80 M 24 150 8.6 3 - 64 - 22 19 12 16 573
GN 40-80-M24-150-A1-U 80 M 24 150 - 3 - 64 2 22 19 12 16 650
GN 40-80-M24-150-A3-U 80 M 24 150 - 3 5 64 - 22 19 12 16 605
GN 40-80-M24-200-A0-U 80 M 24 200 - 3 - 64 - 22 19 12 16 820
GN 40-80-M24-200-B0-U 80 M 24 200 8.6 3 - 64 - 22 19 12 16 711
GN 40-80-M24-200-A1-U 80 M 24 200 - 3 - 64 2 22 19 12 16 732
GN 40-80-M24-200-A3-U 80 M 24 200 - 3 5 64 - 22 19 12 16 743
GN 40-80-M24-300-A0-U 80 M 24 300 - 3 - 64 - 22 19 12 16 998
GN 40-80-M24-300-B0-U 80 M 24 300 8.6 3 - 64 - 22 19 12 16 993
GN 40-80-M24-300-A1-U 80 M 24 300 - 3 - 64 2 22 19 12 16 1012
GN 40-80-M24-300-A3-U 80 M 24 300 - 3 5 64 - 22 19 12 16 1025
GN 40-40-M16-75-A0-UK 40 M 16 75 - 2 - 30 - 17 12 8 7 153
GN 40-40-M16-75-A1-UK 40 M 16 75 - 2 - 30 1.5 17 12 8 7 157
GN 40-40-M16-75-A3-UK 40 M 16 75 - 2 3.5 30 - 17 12 8 7 160
GN 40-40-M16-100-A0-UK 40 M 16 100 - 2 - 30 - 17 12 8 7 192
GN 40-40-M16-100-A1-UK 40 M 16 100 - 2 - 30 1.5 17 12 8 7 180
GN 40-40-M16-100-A3-UK 40 M 16 100 - 2 3.5 30 - 17 12 8 7 188
GN 40-40-M16-125-A0-UK 40 M 16 125 - 2 - 30 - 17 12 8 7 215
GN 40-40-M16-125-A1-UK 40 M 16 125 - 2 - 30 1.5 17 12 8 7 220
GN 40-40-M16-125-A3-UK 40 M 16 125 - 2 3.5 30 - 17 12 8 7 220
GN 40-40-M16-150-A0-UK 40 M 16 150 - 2 - 30 - 17 12 8 7 251
GN 40-40-M16-150-A1-UK 40 M 16 150 - 2 - 30 1.5 17 12 8 7 254
GN 40-40-M16-150-A3-UK 40 M 16 150 - 2 3.5 30 - 17 12 8 7 250
GN 40-40-M16-200-A0-UK 40 M 16 200 - 2 - 30 - 17 12 8 7 320
GN 40-40-M16-200-A1-UK 40 M 16 200 - 2 - 30 1.5 17 12 8 7 300
GN 40-40-M16-200-A3-UK 40 M 16 200 - 2 3.5 30 - 17 12 8 7 300
GN 40-40-M16-250-A0-UK 40 M 16 250 - 2 - 30 - 17 12 8 7 638
GN 40-40-M16-250-A1-UK 40 M 16 250 - 2 - 30 1.5 17 12 8 7 618
GN 40-40-M16-250-A3-UK 40 M 16 250 - 2 3.5 30 - 17 12 8 7 618
GN 40-50-M16-75-A0-UK 50 M 16 75 - 2.5 - 38 - 17 12 8 8 176
GN 40-50-M16-75-B0-UK 50 M 16 75 6.6 2.5 - 38 - 17 12 8 8 169
GN 40-50-M16-75-A1-UK 50 M 16 75 - 2.5 - 38 2 17 12 8 8 177
GN 40-50-M16-75-A3-UK 50 M 16 75 - 2.5 4 38 - 17 12 8 8 182
GN 40-50-M16-100-A0-UK 50 M 16 100 - 2.5 - 38 - 17 12 8 8 205
GN 40-50-M16-100-B0-UK 50 M 16 100 6.6 2.5 - 38 - 17 12 8 8 201
GN 40-50-M16-100-A1-UK 50 M 16 100 - 2.5 - 38 2 17 12 8 8 213
GN 40-50-M16-100-A3-UK 50 M 16 100 - 2.5 4 38 - 17 12 8 8 211
GN 40-50-M16-125-A0-UK 50 M 16 125 - 2.5 - 38 - 17 12 8 8 240
GN 40-50-M16-125-B0-UK 50 M 16 125 6.6 2.5 - 38 - 17 12 8 8 233
GN 40-50-M16-125-A1-UK 50 M 16 125 - 2.5 - 38 2 17 12 8 8 241
GN 40-50-M16-125-A3-UK 50 M 16 125 - 2.5 4 38 - 17 12 8 8 243
GN 40-50-M16-150-A0-UK 50 M 16 150 - 2.5 - 38 - 17 12 8 8 262
GN 40-50-M16-150-B0-UK 50 M 16 150 6.6 2.5 - 38 - 17 12 8 8 265
GN 40-50-M16-150-A1-UK 50 M 16 150 - 2.5 - 38 2 17 12 8 8 280
GN 40-50-M16-150-A3-UK 50 M 16 150 - 2.5 4 38 - 17 12 8 8 282
GN 40-50-M16-200-A0-UK 50 M 16 200 - 2.5 - 38 - 17 12 8 8 331
GN 40-50-M16-200-B0-UK 50 M 16 200 6.6 2.5 - 38 - 17 12 8 8 325
GN 40-50-M16-200-A1-UK 50 M 16 200 - 2.5 - 38 2 17 12 8 8 340
GN 40-50-M16-200-A3-UK 50 M 16 200 - 2.5 4 38 - 17 12 8 8 335
GN 40-50-M16-250-A0-UK 50 M 16 250 - 2.5 - 38 - 17 12 8 8 389
GN 40-50-M16-250-B0-UK 50 M 16 250 6.6 2.5 - 38 - 17 12 8 8 387
GN 40-50-M16-250-A1-UK 50 M 16 250 - 2.5 - 38 2 17 12 8 8 395
GN 40-50-M16-250-A3-UK 50 M 16 250 - 2.5 4 38 - 17 12 8 8 397
GN 40-60-M16-75-A0-UK 60 M 16 75 - 2.5 - 48 - 17 12 8 10 195
GN 40-60-M16-75-B0-UK 60 M 16 75 6.6 2.5 - 48 - 17 12 8 10 186
GN 40-60-M16-75-A1-UK 60 M 16 75 - 2.5 - 48 2 17 12 8 10 200
GN 40-60-M16-75-A3-UK 60 M 16 75 - 2.5 4.5 48 - 17 12 8 10 185
GN 40-60-M16-100-A0-UK 60 M 16 100 - 2.5 - 48 - 17 12 8 10 225
GN 40-60-M16-100-B0-UK 60 M 16 100 6.6 2.5 - 48 - 17 12 8 10 218
GN 40-60-M16-100-A1-UK 60 M 16 100 - 2.5 - 48 2 17 12 8 10 220
GN 40-60-M16-100-A3-UK 60 M 16 100 - 2.5 4.5 48 - 17 12 8 10 238
GN 40-60-M16-125-A0-UK 60 M 16 125 - 2.5 - 48 - 17 12 8 10 259
GN 40-60-M16-125-B0-UK 60 M 16 125 6.6 2.5 - 48 - 17 12 8 10 250
GN 40-60-M16-125-A1-UK 60 M 16 125 - 2.5 - 48 2 17 12 8 10 260
GN 40-60-M16-125-A3-UK 60 M 16 125 - 2.5 4.5 48 - 17 12 8 10 200
GN 40-60-M16-150-A0-UK 60 M 16 150 - 2.5 - 48 - 17 12 8 10 283
GN 40-60-M16-150-B0-UK 60 M 16 150 6.6 2.5 - 48 - 17 12 8 10 282
GN 40-60-M16-150-A1-UK 60 M 16 150 - 2.5 - 48 2 17 12 8 10 290
GN 40-60-M16-150-A3-UK 60 M 16 150 - 2.5 4.5 48 - 17 12 8 10 300
GN 40-60-M16-200-A0-UK 60 M 16 200 - 2.5 - 48 - 17 12 8 10 341
GN 40-60-M16-200-B0-UK 60 M 16 200 6.6 2.5 - 48 - 17 12 8 10 342
GN 40-60-M16-200-A1-UK 60 M 16 200 - 2.5 - 48 2 17 12 8 10 349
GN 40-60-M16-200-A3-UK 60 M 16 200 - 2.5 4.5 48 - 17 12 8 10 357
GN 40-60-M16-250-A0-UK 60 M 16 250 - 2.5 - 48 - 17 12 8 10 666
GN 40-60-M16-250-B0-UK 60 M 16 250 6.6 2.5 - 48 - 17 12 8 10 660
GN 40-60-M16-250-A1-UK 60 M 16 250 - 2.5 - 48 2 17 12 8 10 678
GN 40-60-M16-250-A3-UK 60 M 16 250 - 2.5 4.5 48 - 17 12 8 10 668
GN 40-80-M16-75-A0-UK 80 M 16 75 - 3 - 64 - 18 12 8 12 252
GN 40-80-M16-75-B0-UK 80 M 16 75 8.6 3 - 64 - 18 12 8 12 247
GN 40-80-M16-75-A1-UK 80 M 16 75 - 3 - 64 2 18 12 8 12 270
GN 40-80-M16-75-A3-UK 80 M 16 75 - 3 5 64 - 18 12 8 12 260
GN 40-80-M16-100-A0-UK 80 M 16 100 - 3 - 64 - 18 12 8 12 300
GN 40-80-M16-100-B0-UK 80 M 16 100 8.6 3 - 64 - 18 12 8 12 279
GN 40-80-M16-100-A1-UK 80 M 16 100 - 3 - 64 2 18 12 8 12 300
GN 40-80-M16-100-A3-UK 80 M 16 100 - 3 5 64 - 18 12 8 12 314
GN 40-80-M16-125-A0-UK 80 M 16 125 - 3 - 64 - 18 12 8 12 319
GN 40-80-M16-125-B0-UK 80 M 16 125 8.6 3 - 64 - 18 12 8 12 280
GN 40-80-M16-125-A1-UK 80 M 16 125 - 3 - 64 2 18 12 8 12 320
GN 40-80-M16-125-A3-UK 80 M 16 125 - 3 5 64 - 18 12 8 12 300
GN 40-80-M16-150-A0-UK 80 M 16 150 - 3 - 64 - 18 12 8 12 360
GN 40-80-M16-150-B0-UK 80 M 16 150 8.6 3 - 64 - 18 12 8 12 343
GN 40-80-M16-150-A1-UK 80 M 16 150 - 3 - 64 2 18 12 8 12 380
GN 40-80-M16-150-A3-UK 80 M 16 150 - 3 5 64 - 18 12 8 12 350
GN 40-80-M16-200-A0-UK 80 M 16 200 - 3 - 64 - 18 12 8 12 414
GN 40-80-M16-200-B0-UK 80 M 16 200 8.6 3 - 64 - 18 12 8 12 403
GN 40-80-M16-200-A1-UK 80 M 16 200 - 3 - 64 2 18 12 8 12 400
GN 40-80-M16-200-A3-UK 80 M 16 200 - 3 5 64 - 18 12 8 12 445
GN 40-80-M16-250-A0-UK 80 M 16 250 - 3 - 64 - 18 12 8 12 469
GN 40-80-M16-250-B0-UK 80 M 16 250 8.6 3 - 64 - 18 12 8 12 465
GN 40-80-M16-250-A1-UK 80 M 16 250 - 3 - 64 2 18 12 8 12 483
GN 40-80-M16-250-A3-UK 80 M 16 250 - 3 5 64 - 18 12 8 12 498
GN 40-80-M20-75-A0-UK 80 M 20 75 - 3 - 64 - 19 15 10 16 347
GN 40-80-M20-75-B0-UK 80 M 20 75 8.6 3 - 64 - 19 15 10 16 341
GN 40-80-M20-75-A1-UK 80 M 20 75 - 3 - 64 2 19 15 10 16 360
GN 40-80-M20-75-A3-UK 80 M 20 75 - 3 5 64 - 19 15 10 16 350
GN 40-80-M20-100-A0-UK 80 M 20 100 - 3 - 64 - 19 15 10 16 390
GN 40-80-M20-100-B0-UK 80 M 20 100 8.6 3 - 64 - 19 15 10 16 391
GN 40-80-M20-100-A1-UK 80 M 20 100 - 3 - 64 2 19 15 10 16 400
GN 40-80-M20-100-A3-UK 80 M 20 100 - 3 5 64 - 19 15 10 16 423
GN 40-80-M20-125-A0-UK 80 M 20 125 - 3 - 64 - 19 15 10 16 450
GN 40-80-M20-125-B0-UK 80 M 20 125 8.6 3 - 64 - 19 15 10 16 441
GN 40-80-M20-125-A1-UK 80 M 20 125 - 3 - 64 2 19 15 10 16 459
GN 40-80-M20-125-A3-UK 80 M 20 125 - 3 5 64 - 19 15 10 16 473
GN 40-80-M20-150-A0-UK 80 M 20 150 - 3 - 64 - 19 15 10 16 494
GN 40-80-M20-150-B0-UK 80 M 20 150 8.6 3 - 64 - 19 15 10 16 490
GN 40-80-M20-150-A1-UK 80 M 20 150 - 3 - 64 2 19 15 10 16 620
GN 40-80-M20-150-A3-UK 80 M 20 150 - 3 5 64 - 19 15 10 16 550
GN 40-80-M20-200-A0-UK 80 M 20 200 - 3 - 64 - 19 15 10 16 595
GN 40-80-M20-200-B0-UK 80 M 20 200 8.6 3 - 64 - 19 15 10 16 581
GN 40-80-M20-200-A1-UK 80 M 20 200 - 3 - 64 2 19 15 10 16 600
GN 40-80-M20-200-A3-UK 80 M 20 200 - 3 5 64 - 19 15 10 16 550
GN 40-80-M20-250-A0-UK 80 M 20 250 - 3 - 64 - 19 15 10 16 682
GN 40-80-M20-250-B0-UK 80 M 20 250 8.6 3 - 64 - 19 15 10 16 676
GN 40-80-M20-250-A1-UK 80 M 20 250 - 3 - 64 2 19 15 10 16 696
GN 40-80-M20-250-A3-UK 80 M 20 250 - 3 5 64 - 19 15 10 16 708
GN 40-80-M24-100-A0-UK 80 M 24 100 - 3 - 64 - 22 19 12 16 542
GN 40-80-M24-100-B0-UK 80 M 24 100 8.6 3 - 64 - 22 19 12 16 534
GN 40-80-M24-100-A1-UK 80 M 24 100 - 3 - 64 2 22 19 12 16 560
GN 40-80-M24-100-A3-UK 80 M 24 100 - 3 5 64 - 22 19 12 16 566
GN 40-80-M24-125-A0-UK 80 M 24 125 - 3 - 64 - 22 19 12 16 613
GN 40-80-M24-125-B0-UK 80 M 24 125 8.6 3 - 64 - 22 19 12 16 606
GN 40-80-M24-125-A1-UK 80 M 24 125 - 3 - 64 2 22 19 12 16 620
GN 40-80-M24-125-A3-UK 80 M 24 125 - 3 5 64 - 22 19 12 16 638
GN 40-80-M24-150-A0-UK 80 M 24 150 - 3 - 64 - 22 19 12 16 650
GN 40-80-M24-150-B0-UK 80 M 24 150 8.6 3 - 64 - 22 19 12 16 678
GN 40-80-M24-150-A1-UK 80 M 24 150 - 3 - 64 2 22 19 12 16 700
GN 40-80-M24-150-A3-UK 80 M 24 150 - 3 5 64 - 22 19 12 16 710
GN 40-80-M24-200-A0-UK 80 M 24 200 - 3 - 64 - 22 19 12 16 820
GN 40-80-M24-200-B0-UK 80 M 24 200 8.6 3 - 64 - 22 19 12 16 816
GN 40-80-M24-200-A1-UK 80 M 24 200 - 3 - 64 2 22 19 12 16 834
GN 40-80-M24-200-A3-UK 80 M 24 200 - 3 5 64 - 22 19 12 16 848
GN 40-80-M24-300-A0-UK 80 M 24 300 - 3 - 64 - 22 19 12 16 1103
GN 40-80-M24-300-B0-UK 80 M 24 300 8.6 3 - 64 - 22 19 12 16 1098
GN 40-80-M24-300-A1-UK 80 M 24 300 - 3 - 64 2 22 19 12 16 1117
GN 40-80-M24-300-A3-UK 80 M 24 300 - 3 5 64 - 22 19 12 16 1130
Технические данные (PDF)

Характеристики

Типы (Опорная пластина)

  • Тип A0: без резиновой подкладки
  • Тип B0: без резиновой прокладки, с двумя монтажными отверстиями
  • Тип A1: с резиновой подкладкой, надеваемая, черный цвет
  • Тип A3: с резиновой подкладкой, вулканизированная, черный цвет

Вариант исполнения (винт)

  • Вариант исполнения S: без гайки, внешний шестигранник в основании
  • Вариант исполнения SK: с гайкой, внешний шестигранник в основании
  • Вариант исполнения U: без гайки, со шлицем под шестигранник сверху, с гранью под ключ в основании
  • Вариант исполнения UK: с гайкой, со шлицем под шестигранник сверху, с гранью под ключ в основании
  • ВариантX: Внешний шестигранник со внутренней резьбой

Опорная пластина

Оцинкованная сталь, с голубой пассивацией

Резьбовой стержень

Оцинкованная сталь, с голубой пассивацией

Шестигранная гайка ISO 4032

Оцинкованная сталь, с голубой пассивацией

Резиновая подкладка

надеваемый

черный цвет, TPE (Santoprene®)

≈ 80 Шор А

Резиновая подкладка

вулканизированная

черный цвет, NBR (Perbunan®)

Твёрдость по Шору А 70 ± 5

Информация

Регулируемые опоры GN 40 могут использоваться в различных комбинациях опорных пластин и в исполнениях с регулируемым шпинделем.

Опоры с резиновыми прокладками не повреждают чувствительные контактные поверхности и уменьшают боковое скольжение. Опоры типа B0 крепятся к монтажной поверхности через два отверстия.

Регулируемые опоры поставляются в полностью собранном виде и являются неразборными.

Техническая информация

Номинальная нагрузка регулируемых опор

MD40_BL-14292-0
d1--d2Статическая нагрузка Fs в кН--
GN 40GN 42GN 42-Варианты исполнения резьбового стержня--
-Каплевидная формаПрямоугольна форма-S / SKU / UKX
40--M 87-7
40--M 107-7
40--M 127-7
40--M 16-77
5050-M 88-8
5050-M 108-8
5050-M 128-8
5050-M 16-88
6060-M 88-8
6060-M 1010-10
6060-M 1210-10
6060-M 16-1010
808080M 88-8
808080M 1010-10
808080M 1212-12
808080M 16-1212
808080M 20-1616
808080M 24-16-

Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине (без резиновой подложки). Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.

Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.

Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.

Данные, указанные применительно к прочности, являются необязывающими ориентировочными значениями, не предполагающими какую-либо ответственность. Они не влекут за собой возникновения гарантийных обязательств в плане качества.

Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.

Варианты исполнения резьбового стержня

Варианты исполнения резьбового стержня
____logo__40_NA-22235-0______logo__40_NA-22237-0______logo__40_NA-22239-0__
S / SK: внешний шестигранник в основании при d2 M 8, M 10, M 12U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24X: внешний шестигранник со внутренней резьбой при d2 M 8, M 10, M 12, M 16, M 20

Вопрос о продукции

Спросите о серии GN 40-U/UK — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

Загружаю модель…

GN 40-U/UK — Регулируемые опоры

Чертёж GN 40-U/UK
