Серия GN 36

GN 36-A

Регулируемые опоры

без центрального монтажного отверстия

без резиновой подложки

Таблица (PDF)

Исполнения серии GN 36

GN 36-A

Регулируемые опоры

без центрального монтажного отверстия

GN 36-B

Регулируемые опоры

без центрального монтажного отверстия

GN 36-C

Регулируемые опоры

без центрального монтажного отверстия

GN 36-A

Таблица моделей — Регулируемые опоры

Артикул	d₁	d₂	l₁	l₂≈	l₃	A/F 1	A/F 2	Статическая нагрузка F в кН	Вес (г)
GN 36-80-M20x1,5-60-A	80	M 20 x 1.5	60	27.5	15	16	16	50	528
GN 36-80-M20x1,5-100-A	80	M 20 x 1.5	100	27.5	15	16	16	50	579
GN 36-80-M24x2-70-A	80	M 24 x 2	70	27.5	15	19	19	70	593
GN 36-80-M24x2-120-A	80	M 24 x 2	120	27.5	15	19	19	70	767
GN 36-100-M20x1,5-60-A	100	M 20 x 1.5	60	30	17.5	16	16	50	665
GN 36-100-M20x1,5-100-A	100	M 20 x 1.5	100	30	17.5	16	16	50	802
GN 36-100-M24x2-70-A	100	M 24 x 2	70	30	17.5	19	19	70	776
GN 36-100-M24x2-120-A	100	M 24 x 2	120	30	17.5	19	19	70	950
GN 36-125-M24x2-70-A	125	M 24 x 2	70	35	21	19	19	70	1189
GN 36-125-M24x2-120-A	125	M 24 x 2	120	35	21	19	19	70	1364
GN 36-125-M30x2-90-A	125	M 30 x 2	90	38	21	24	24	120	1556
GN 36-125-M30x2-150-A	125	M 30 x 2	150	38	21	24	24	120	1882
GN 36-160-M30x2-90-A	160	M 30 x 2	90	45	27	24	24	120	2470
GN 36-160-M30x2-150-A	160	M 30 x 2	150	45	27	24	24	120	2796
GN 36-160-M36x2-110-A	160	M 36 x 2	110	45	27	30	30	180	2880
GN 36-160-M36x2-180-A	160	M 36 x 2	180	45	27	30	30	180	3428
GN 36-200-M36x2-110-A	200	M 36 x 2	110	55	33	30	30	180	4528
GN 36-200-M36x2-180-A	200	M 36 x 2	180	55	33	30	30	180	5077
GN 36-200-M42x2-125-A	200	M 42 x 2	125	55	33	36	36	250	5055
GN 36-200-M42x2-210-A	200	M 42 x 2	210	55	33	36	36	250	5962

3D-модель Технические данные (PDF)

Характеристики

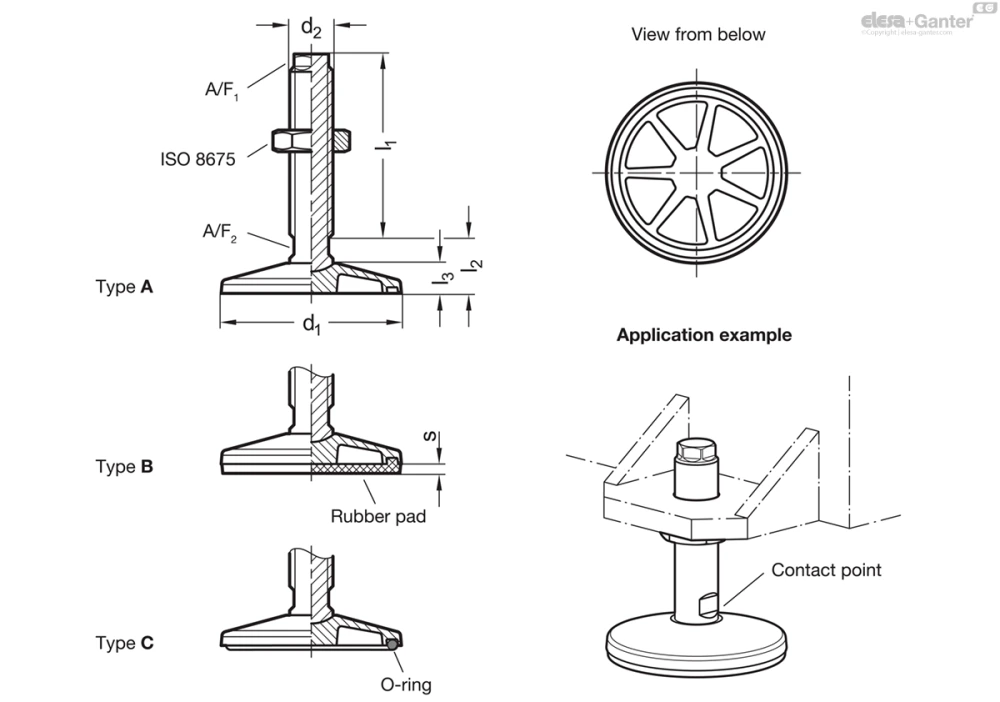

Типы (опорная пластина)

Тип A: без резиновой подложки

Тип B: с резиновой подложкой

Тип C: с кольцевым уплотнением

Опорная пластина

Сталь, пластиковое покрытие

чёрный цвет, RAL 9005, текстурированная отделка

Резьбовые стержни / шестигранная гайка ISO 8675

Оцинкованная сталь, с голубой пассивацией

Резиновая подкладка, инкрустрированная

черный цвет, NBR

Твёрдость по Шору А 85 ± 5

Кольцевое уплотнение, вставка

черный цвет, NBR

Твёрдость по Шору А ≈ 70

Информация

Регулируемые опоры GN 36 отличаются своей прочной конструкцией и большим разнообразием вариантов исполнения. Они используются преимущественно в крупногабаритных и тяжёлых системах и машинах.

Опорные пластины и резьбовые стержни не соединяются между собой, при регулировке они автоматически центрируются по радиусу в точке контакта.

Тип B с резиновой подложкой предотвращает соскальзывание в сторону, защищает хрупкие поверхности и гасит вибрации и толчки. Тип C с кольцевым уплотнением обеспечивает уплотнение над землёй, предотвращая накопление грязи под опорой.
