Серия GN 36-A

GN 36-100-M24x2-70-A

Регулируемые опоры

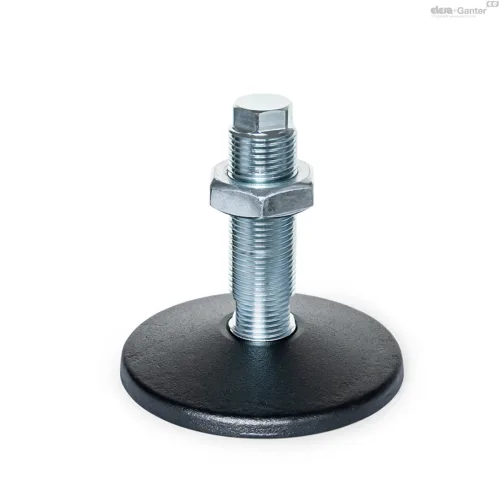

Name: Регулируемые опоры GN 36-100-M24x2-70-A
Brand: GANTER
SKU: GN 36-100-M24x2-70-A

без центрального монтажного отверстия

Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

GN 36-100-M24x2-70-A

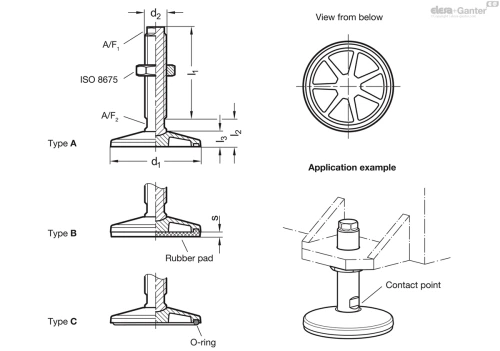

Технические характеристики — Регулируемые опоры

d₁: 100
d₂: M 24 x 2
l₁: 70
l₂≈: 30
l₃: 17.5
A/F 1: 19
A/F 2: 19
Статическая нагрузка F в кН: 70
Weight (in g): 776
Вес (г): 776

Все модели серии GN 36-A (20) →

Характеристики

Типы (опорная пластина)

Тип A: без резиновой подложки

Тип B: с резиновой подложкой

Тип C: с кольцевым уплотнением

Опорная пластина

Сталь, пластиковое покрытие

чёрный цвет, RAL 9005, текстурированная отделка

Резьбовые стержни / шестигранная гайка ISO 8675

Оцинкованная сталь, с голубой пассивацией

Резиновая подкладка, инкрустрированная

черный цвет, NBR

Твёрдость по Шору А 85 ± 5

Кольцевое уплотнение, вставка

черный цвет, NBR

Твёрдость по Шору А ≈ 70

Информация

Регулируемые опоры GN 36 отличаются своей прочной конструкцией и большим разнообразием вариантов исполнения. Они используются преимущественно в крупногабаритных и тяжёлых системах и машинах.

Опорные пластины и резьбовые стержни не соединяются между собой, при регулировке они автоматически центрируются по радиусу в точке контакта.

Тип B с резиновой подложкой предотвращает соскальзывание в сторону, защищает хрупкие поверхности и гасит вибрации и толчки. Тип C с кольцевым уплотнением обеспечивает уплотнение над землёй, предотвращая накопление грязи под опорой.
