Серия GN 355

GN 355-NI

Регулируемые опоры

Сталь / нержавеющая сталь

Нержавеющая сталь

Таблица (PDF)

Исполнения серии GN 355

GN 355

Регулируемые опоры

Сталь / нержавеющая сталь

GN 355-NI

Регулируемые опоры

Сталь / нержавеющая сталь

GN 355-NI

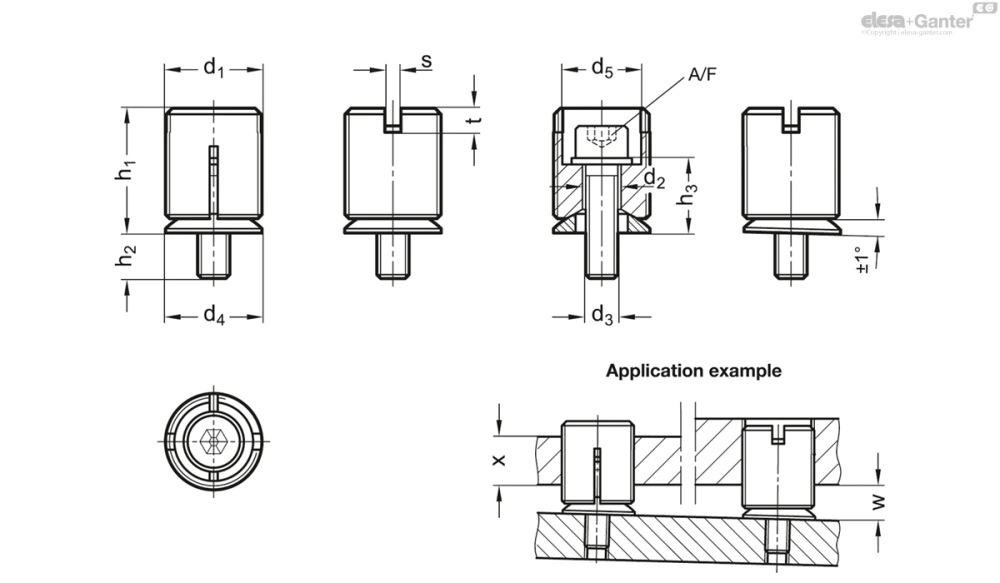

Таблица моделей — Регулируемые опоры

Артикул	d₁	d₂	d₃	d₄	d₅	h₁	h₂	h₃	s	A/F	t	w макс.	x мин.	Статическая нагрузка F в кН	Кодовый номер для сборочного инструмента	Вес (г)
GN 355-M12x1-4,5-NI	M 12 x 1	4.5	M 4	12	9.1	19.1	10.9	9.1	2	3	3	8	8	4.4	355.1-12	12
GN 355-M18x1-7-NI	M 18 x 1	7	M 6	17	12.6	26.8	10.1	14.9	2	5	3	13	12	10	355.1-18	36
GN 355-M24x1,5-9-NI	M 24 x 1.5	9	M 8	24	19.6	31.1	11.3	18.7	4	6	6	16	16	27	355.1-24	67
GN 355-M30x1,5-13-NI	M 30 x 1.5	13	M 12	30	25.6	32.6	20.4	19.6	4	10	6	17	20	40	355.1-30	122
GN 355-M36x1,5-18-NI	M 36 x 1.5	18	M 16	36	31.6	45.7	15.8	24.2	4	14	6	19	24	70	355.1-36	240

3D-модель Технические данные (PDF)

Характеристики

Вариант исполнения из стали ST

чернение

Сферическая шайба

Закаленная сталь

Вариант исполнения из нержавеющей стали NI

AISI 303

Сферическая шайба

AISI 303

Винт с цилиндрической головкой DIN 912

Нержавеющая сталь A2-70

Шайба DIN 433

Нержавеющая сталь AISI 304

Информация

Регулировочные элементы GN 355 предназначены для выравнивания оборудования по уровню.

Они состоят из регулировочного винта, резьбового цилиндра и полусферической шайбы. После выравнивания с использованием сборочных приспособлений GN 355.1 поставляемых в качестве дополнительных аксессуаров, винт плотно затягивается, благодаря чему выравнивающий винт и сферическая шайба DIN 6319 под ним расходятся, обеспечивая этим защиту от перекручивания в резьбовом отверстии.

Значения w и x, указанные в таблице, и значения допустимой статической нагрузки следует считать ориентировочными. Они не влекут за собой возникновения гарантийных обязательств, поскольку могут меняться в зависимости от эксплуатационных условий. Пользователи должны самостоятельно оценивать пригодность изделий для предполагаемого использования.
