Серия GN 355
GN 355
Регулируемые опоры
Сталь / нержавеющая сталь
Сталь
Исполнения серии GN 355
Изображения

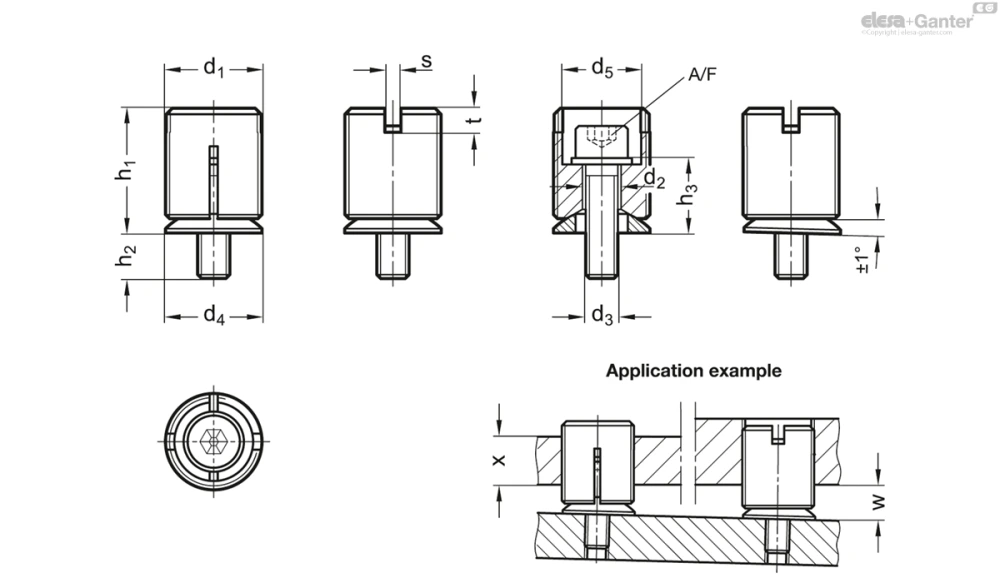

Схемы
GN 355
Таблица моделей — Регулируемые опоры
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 355-M12x1-4,5-ST | M 12 x 1 | 4.5 | M 4 | 12 | 9.1 | 19.1 | 10.9 | 9.1 | 2 | 3 | 3 | 8 | 8 | 4.4 | 355.1-12 | 12 | |
| GN 355-M18x1-7-ST | M 18 x 1 | 7 | M 6 | 17 | 12.6 | 26.8 | 10.1 | 14.9 | 2 | 5 | 3 | 13 | 12 | 10 | 355.1-18 | 36 | |
| GN 355-M24x1,5-9-ST | M 24 x 1.5 | 9 | M 8 | 24 | 19.6 | 31.1 | 11.3 | 18.7 | 4 | 6 | 6 | 16 | 16 | 27 | 355.1-24 | 67 | |
| GN 355-M30x1,5-13-ST | M 30 x 1.5 | 13 | M 12 | 30 | 25.6 | 32.6 | 20.4 | 19.6 | 4 | 10 | 6 | 17 | 20 | 40 | 355.1-30 | 122 | |
| GN 355-M36x1,5-18-ST | M 36 x 1.5 | 18 | M 16 | 36 | 31.6 | 45.7 | 15.8 | 24.2 | 4 | 14 | 6 | 19 | 24 | 70 | 355.1-36 | 240 |
Характеристики
Вариант исполнения из стали ST
чернение
Сферическая шайба
Закаленная сталь
Вариант исполнения из нержавеющей стали NI
AISI 303
Сферическая шайба
AISI 303
Винт с цилиндрической головкой DIN 912
Нержавеющая сталь A2-70
Шайба DIN 433
Нержавеющая сталь AISI 304
Информация
Регулировочные элементы GN 355 предназначены для выравнивания оборудования по уровню.
Они состоят из регулировочного винта, резьбового цилиндра и полусферической шайбы. После выравнивания с использованием сборочных приспособлений GN 355.1 поставляемых в качестве дополнительных аксессуаров, винт плотно затягивается, благодаря чему выравнивающий винт и сферическая шайба DIN 6319 под ним расходятся, обеспечивая этим защиту от перекручивания в резьбовом отверстии.
Значения w и x, указанные в таблице, и значения допустимой статической нагрузки следует считать ориентировочными. Они не влекут за собой возникновения гарантийных обязательств, поскольку могут меняться в зависимости от эксплуатационных условий. Пользователи должны самостоятельно оценивать пригодность изделий для предполагаемого использования.
Аксессуары
- Монтажные приспособления GN 355.1 (См. № кода в таблице)
Техническая информация
