Резьбовые фланцы

для профильных систем

Threaded flanges

Таблица (PDF)

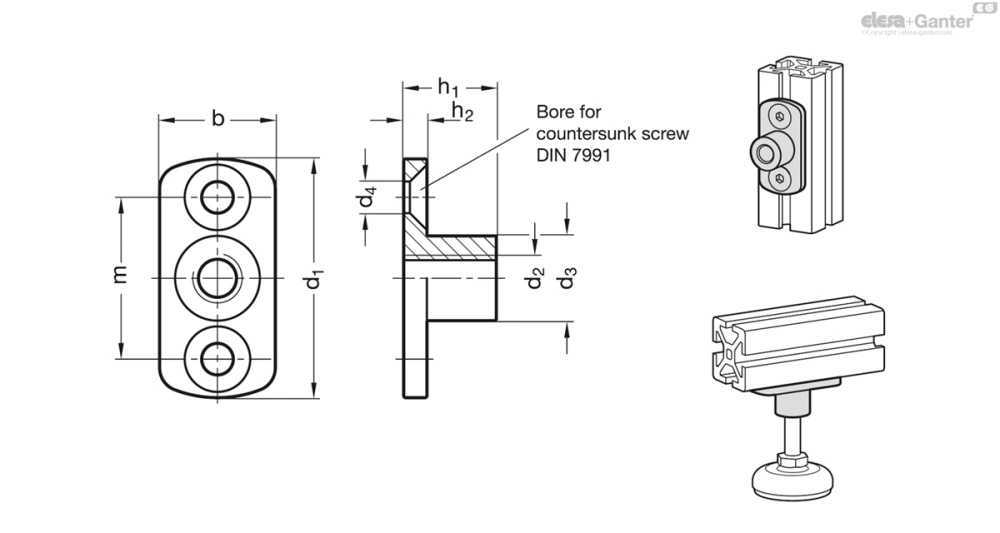

GN 3490

Таблица моделей — Резьбовые фланцы

Артикул	d₁	d₂	h₁	b	d₃	d₄	h₂	m	Вес (г)
GN 3490-45-M6-16-SW	45	M 6	16	25	15	M 6	6	30	52
GN 3490-45-M6-16-ZB	45	M 6	16	25	15	M 6	6	30	52
GN 3490-45-M8-16-SW	45	M 8	16	25	15	M 6	6	30	50
GN 3490-45-M8-16-ZB	45	M 8	16	25	15	M 6	6	30	50
GN 3490-60-M10-24-SW	60	M 10	24	30	21.5	M 8	6	40	108
GN 3490-60-M10-24-ZB	60	M 10	24	30	21.5	M 8	6	40	108
GN 3490-60-M12-24-SW	60	M 12	24	30	21.5	M 8	6	40	103
GN 3490-60-M12-24-ZB	60	M 12	24	30	21.5	M 8	6	40	103

3D-модель Технические данные (PDF)

Характеристики

Точное стальное литьё

оцинковка, пассивирование (воронение) ZB

оцинкованный и с пластиковым покрытием, чёрный цвет, RAL 9005, текстурированная отделка SW

Информация

Резьбовые фланцы GN 3490 используются вместе с профильными системами для Т-образных пазов и позволяют сборку элементов на или под профилями, например, выравнивающих опорных ножек.

В зависимости от резьбового фланца доступные величины размера и глубины резьбы могут превышать размеры профильного паза.
