Серия GN 32i
GN 32i-2
Угловые соединители
Алюминий, для алюминиевых профилей (i-модульная система), угловая установка или одинарная / сдвоенная установка
Одинарная или сдвоенная установка
Исполнения серии GN 32i
Изображения

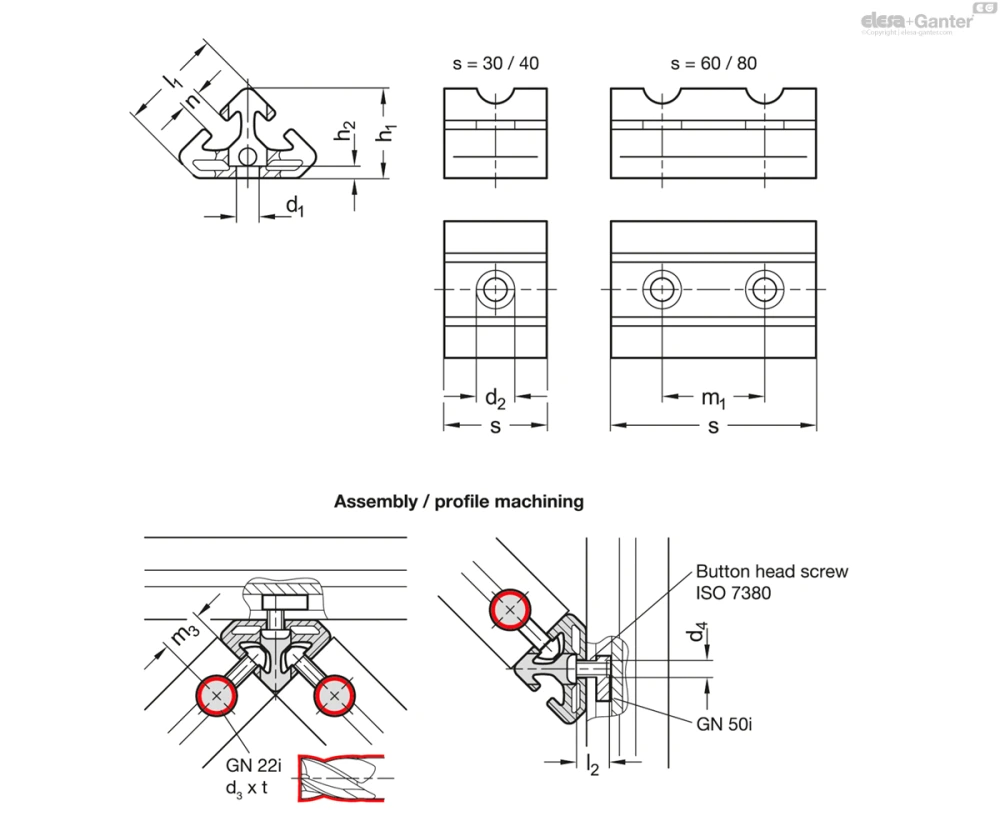

Схемы
GN 32i-2
Таблица моделей — Угловые соединители
| Артикул |
|
|
|
|
|
|
|
|
|
l2 |
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 32i-30306S-2-A-N | 30 | 30 | 6 | 6.5 | 11 | 16 | M 6 | 27.4 | 7.2 | 16 | - | 15 | 12.7 | 23 | |
| GN 32i-40408S-2-A-N | 40 | 40 | 8 | 9 | 15 | 20 | M 8 | 34.9 | 4.5 | 16 | - | 20 | 16 | 67 | |
| GN 32i-60306S-2-A-N | 60 | 30 | 6 | 6.5 | 11 | 16 | M 6 | 27.4 | 7.2 | 16 | 30 | 15 | 12.7 | 44 | |
| GN 32i-80408S-2-A-N | 80 | 40 | 8 | 9 | 15 | 20 | M 8 | 34.9 | 4.5 | 16 | 40 | 20 | 16 | 135 |
Характеристики
Тип профилей
- Тип S: тяжёлый
Идентификационный номер
- 1: угловая установка
- 2: одинарная или сдвоенная установка
Тип
- Тип A: Без крепёжного комплекта
Алюминий
анодированные, естественный цвет N
Информация
Угловые соединители GN 32i (идентификационный номер 1) скрепляют вместе алюминиевые профили под прямым углом и преимущественно используются для создания угловых стяжек под углом 45°. Угловые соединители GN 32i (идентификационный номер 2) крепят одинарные или сдвоенные стяжки к алюминиевым профилям под углом 45°.
Стяжки крепятся при помощи универсальных соединителей GN 22i . Для этого требуется, чтобы их защита от скручивания была удалена (идентификационный номер 1), а профиль был механически обработан (идентификационный номер 1 и 2).
Аксессуары
Инструкции по монтажу / механическая обработка профиля
