Серия GN 32

GN 32-X

Регулируемые опоры

Листовая сталь, с резиновой накладкой, со стопорным выступом

Внешний шестигранник со внутренней резьбой

Таблица (PDF)

Исполнения серии GN 32

GN 32-S/SK

Регулируемые опоры

Листовая сталь, с резиновой накладкой, со стопорным выступом

GN 32-U/UK

Регулируемые опоры

Листовая сталь, с резиновой накладкой, со стопорным выступом

GN 32-X

Регулируемые опоры

Листовая сталь, с резиновой накладкой, со стопорным выступом

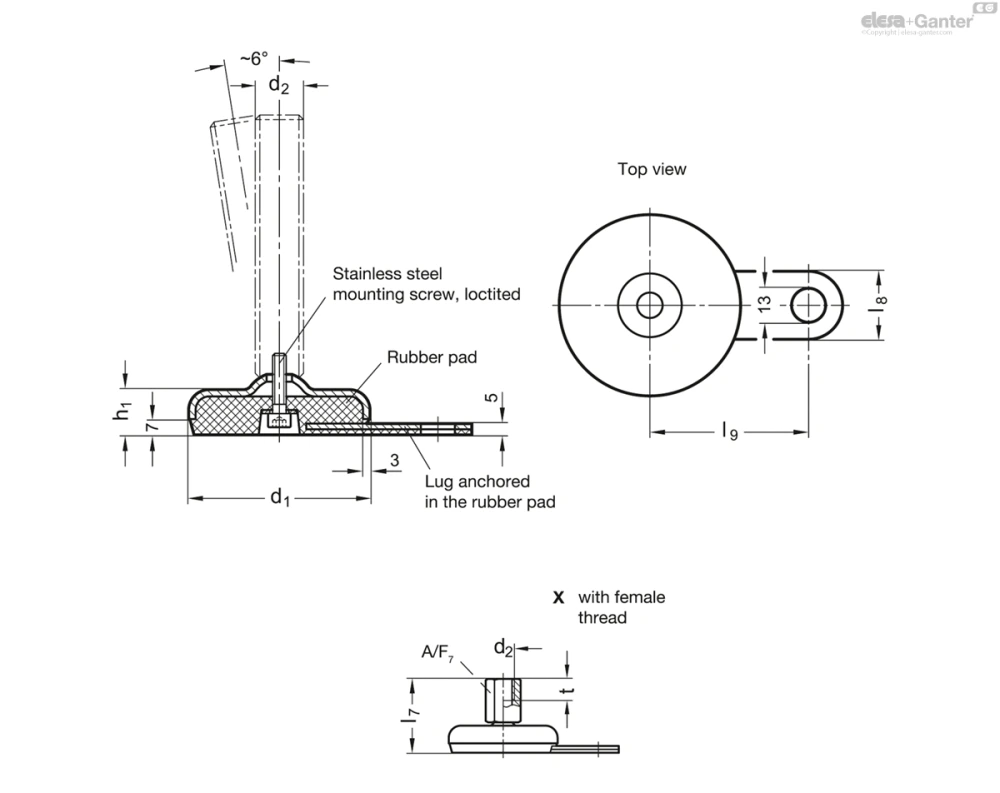

GN 32-X

Таблица моделей — Регулируемые опоры

Артикул	d₁	d₂	l₇	h₁	l₈	l₉	A/F 7	t	Вес (г)
GN 32-50-M8-40-A1-X	50	M 8	40	18	25	45	14	8	150
GN 32-50-M8-40-A5-X	50	M 8	40	18	25	45	14	8	150
GN 32-50-M10-43-A1-X	50	M 10	43	18	25	45	14	10	181
GN 32-50-M10-43-A5-X	50	M 10	43	18	25	45	14	10	181
GN 32-50-M12-47-A1-X	50	M 12	47	18	25	45	17	12	161
GN 32-50-M12-47-A5-X	50	M 12	47	18	25	45	17	12	161
GN 32-50-M16-52-A1-X	50	M 16	52	18	25	45	22	16	252
GN 32-50-M16-52-A5-X	50	M 16	52	18	25	45	22	16	252
GN 32-60-M8-41-A1-X	60	M 8	41	19	25	50	14	8	237
GN 32-60-M8-41-A5-X	60	M 8	41	19	25	50	14	8	237
GN 32-60-M10-44-A1-X	60	M 10	44	19	25	50	14	10	256
GN 32-60-M10-44-A5-X	60	M 10	44	19	25	50	14	10	256
GN 32-60-M12-48-A1-X	60	M 12	48	19	25	50	17	12	180
GN 32-60-M12-48-A5-X	60	M 12	48	19	25	50	17	12	180
GN 32-60-M16-53-A1-X	60	M 16	53	19	25	50	22	16	306
GN 32-60-M16-53-A5-X	60	M 16	53	19	25	50	22	16	306
GN 32-80-M8-42-A1-X	80	M 8	42	20	30	70	14	8	325
GN 32-80-M8-42-A5-X	80	M 8	42	20	30	70	14	8	325
GN 32-80-M10-45-A1-X	80	M 10	45	20	30	70	14	10	323
GN 32-80-M10-45-A5-X	80	M 10	45	20	30	70	14	10	323
GN 32-80-M12-49-A1-X	80	M 12	49	20	30	70	17	12	300
GN 32-80-M12-49-A5-X	80	M 12	49	20	30	70	17	12	300
GN 32-80-M16-54-A1-X	80	M 16	54	20	30	70	22	16	373
GN 32-80-M16-54-A5-X	80	M 16	54	20	30	70	22	16	373
GN 32-80-M20-62-A1-X	80	M 20	62	20	30	70	27	20	420
GN 32-80-M20-62-A5-X	80	M 20	62	20	30	70	27	20	420
GN 32-100-M8-43-A1-X	100	M 8	43	21	30	80	14	8	451
GN 32-100-M8-43-A5-X	100	M 8	43	21	30	80	14	8	451
GN 32-100-M10-46-A1-X	100	M 10	46	21	30	80	14	10	449
GN 32-100-M10-46-A5-X	100	M 10	46	21	30	80	14	10	449
GN 32-100-M12-50-A1-X	100	M 12	50	21	30	80	17	12	465
GN 32-100-M12-50-A5-X	100	M 12	50	21	30	80	17	12	465
GN 32-100-M16-55-A1-X	100	M 16	55	21	30	80	22	16	499
GN 32-100-M16-55-A5-X	100	M 16	55	21	30	80	22	16	499
GN 32-100-M20-63-A1-X	100	M 20	63	21	30	80	27	20	500
GN 32-100-M20-63-A5-X	100	M 20	63	21	30	80	27	20	500

3D-модель Технические данные (PDF)

Характеристики

Тип (опорная пластина)

Тип A1: Сталь, оцинкованная, чёрная резиновая вставка

Тип A5: Сталь, с пластиковым покрытием чёрного цвета, резиновая вставка, чёрный цвет

Вариант исполнения

Вариант исполнения S: без гайки, внешний шестигранник в основании

Вариант исполнения SK: с гайкой, внешний шестигранник в основании

Вариант исполнения U: без гайки, со шлицем под шестигранник сверху, с гранью под ключ в основании

Вариант исполнения UK: с гайкой, со шлицем под шестигранник сверху, с гранью под ключ в основании

ВариантX: Внешний шестигранник со внутренней резьбой

Опорная пластина, листовая сталь

Тип A1:

Оцинкованная сталь, с голубой пассивацией

Тип A5:

Сталь, пластиковое покрытие

чёрный цвет, RAL 9005

Выступ, листовой металл

Оцинкованная сталь, с голубой пассивацией

Резьбовой стержень

Оцинкованная сталь, с голубой пассивацией

Шестигранная гайка ISO 4032

Оцинкованная сталь, с голубой пассивацией

Резиновая подкладка, инкрустрированная

черный цвет, NBR (Perbunan®)

твёрдость по Шору А 80 ± 5

Информация

Регулируемые опоры GN 32 будут поставляться в собранном виде и являются неразборными.

Техническая информация

Характеристики эластомера
Информация по максимально допустимой нагрузке

Номинальная нагрузка регулируемых опор

Информация

Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине. Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.

Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.

Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм².

Приведённые подробные данные в отношении прочности являются необязательными ориентировочными значениями, не подразумевающими какой-либо ответственности. В целом, они не являются гарантией качества.

Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.

d1	d2	Статическая нагрузка в кН	-	-
-	-	Варианты исполнения резьбового стержня	-	-
-	-	S / SK	U / UK	X
-	-	Резина черного цвета	Резина черного цвета	Резина черного цвета
50	M 8	8	-	8
50	M 10	10	-	13
50	M 12	12	-	16
50	M 16	-	16	16
60	M 8	8	-	8
60	M 10	10	-	13
60	M 12	12	-	16
60	M 16	-	16	16
80	M 8	8	-	8
80	M 10	10	-	12
80	M 12	12	-	12
80	M 16	-	12	12
80	M 20	-	12	12
80	M 24	-	12	-
100	M 8	8	-	8
100	M 10	10	-	11
100	M 12	11	-	11
100	M 16	-	11	11
100	M 20	-	11	11
100	M 24	-	11	-
120	M 20	-	20	20
120	M 24	-	20	-
120	M 30	-	20	-

Варианты исполнения резьбового стержня

Варианты исполнения резьбового стержня

S / SK: внешний шестигранник в основании при d₂ M 8, M 10, M 12	U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d₂ M 16, M 20, M 24, M 30	X: внешний шестигранник со внутренней резьбой при d₂ M 8, M 10, M 12, M 16, M 20
