Серия GN 32

GN 32-S/SK

Регулируемые опоры

Листовая сталь, с резиновой накладкой, со стопорным выступом

с гайкой / без гайки, внешний шестигранник в основании

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 32

GN 32-S/SK

GN 32-S/SK

Регулируемые опоры

Листовая сталь, с резиновой накладкой, со стопорным выступом
GN 32-U/UK

GN 32-U/UK

Регулируемые опоры

Листовая сталь, с резиновой накладкой, со стопорным выступом
GN 32-X

GN 32-X

Регулируемые опоры

Листовая сталь, с резиновой накладкой, со стопорным выступом

Изображения

GN 32-S/SK — Регулируемые опоры GN 32-S/SK — Регулируемые опоры

Схемы

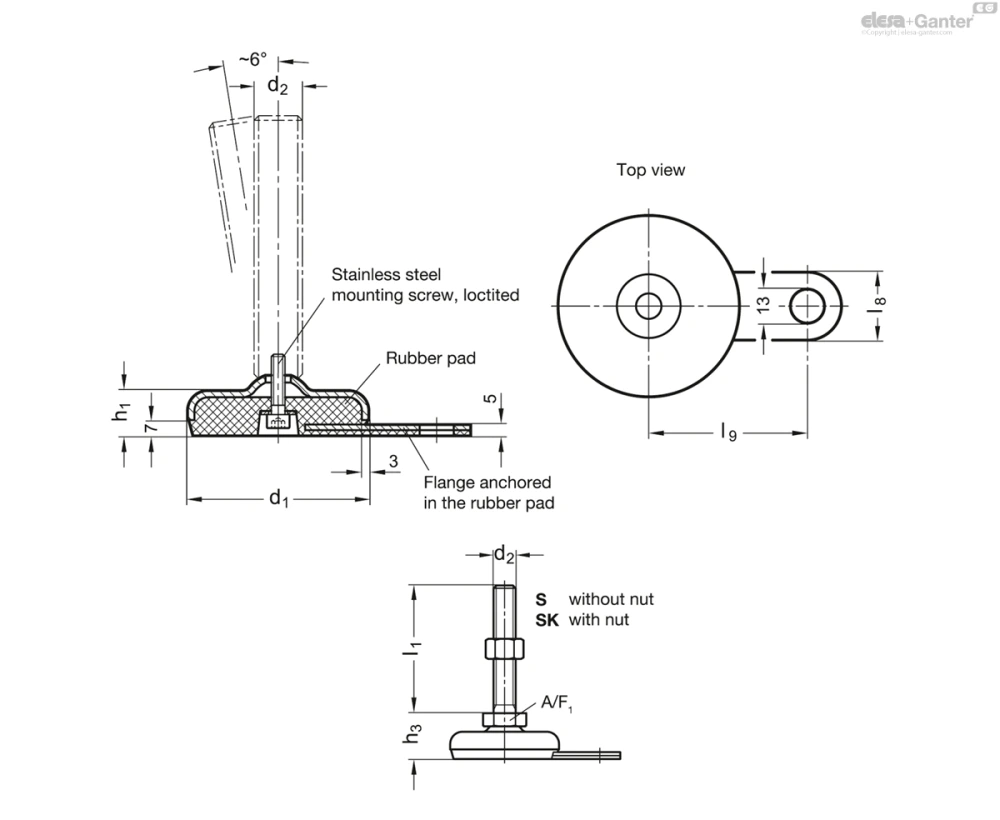

Схема GN 32-S/SK

GN 32-S/SK

Таблица моделей — Регулируемые опоры

Артикул
A/F 1 Вес (г) В корзину
GN 32-50-M8-40-A1-S 50 M 8 40 18 26 25 45 17 130
GN 32-50-M8-40-A1-SK 50 M 8 40 18 26 25 45 17 130
GN 32-50-M8-40-A5-S 50 M 8 40 18 26 25 45 17 130
GN 32-50-M8-40-A5-SK 50 M 8 40 18 26 25 45 17 130
GN 32-50-M8-50-A1-S 50 M 8 50 18 26 25 45 17 130
GN 32-50-M8-50-A1-SK 50 M 8 50 18 26 25 45 17 140
GN 32-50-M8-50-A5-S 50 M 8 50 18 26 25 45 17 130
GN 32-50-M8-50-A5-SK 50 M 8 50 18 26 25 45 17 140
GN 32-50-M8-63-A1-S 50 M 8 63 18 26 25 45 17 140
GN 32-50-M8-63-A1-SK 50 M 8 63 18 26 25 45 17 140
GN 32-50-M8-63-A5-S 50 M 8 63 18 26 25 45 17 140
GN 32-50-M8-63-A5-SK 50 M 8 63 18 26 25 45 17 140
GN 32-50-M10-50-A1-S 50 M 10 50 18 26 25 45 17 130
GN 32-50-M10-50-A1-SK 50 M 10 50 18 26 25 45 17 150
GN 32-50-M10-50-A5-S 50 M 10 50 18 26 25 45 17 130
GN 32-50-M10-50-A5-SK 50 M 10 50 18 26 25 45 17 150
GN 32-50-M10-60-A1-S 50 M 10 60 18 26 25 45 17 149
GN 32-50-M10-60-A1-SK 50 M 10 60 18 26 25 45 17 160
GN 32-50-M10-60-A5-S 50 M 10 60 18 26 25 45 17 149
GN 32-50-M10-60-A5-SK 50 M 10 60 18 26 25 45 17 160
GN 32-50-M10-80-A1-S 50 M 10 80 18 26 25 45 17 150
GN 32-50-M10-80-A1-SK 50 M 10 80 18 26 25 45 17 160
GN 32-50-M10-80-A5-S 50 M 10 80 18 26 25 45 17 150
GN 32-50-M10-80-A5-SK 50 M 10 80 18 26 25 45 17 160
GN 32-50-M10-100-A1-S 50 M 10 100 18 26 25 45 17 170
GN 32-50-M10-100-A1-SK 50 M 10 100 18 26 25 45 17 180
GN 32-50-M10-100-A5-S 50 M 10 100 18 26 25 45 17 170
GN 32-50-M10-100-A5-SK 50 M 10 100 18 26 25 45 17 180
GN 32-50-M12-60-A1-S 50 M 12 60 18 26 25 45 17 160
GN 32-50-M12-60-A1-SK 50 M 12 60 18 26 25 45 17 190
GN 32-50-M12-60-A5-S 50 M 12 60 18 26 25 45 17 160
GN 32-50-M12-60-A5-SK 50 M 12 60 18 26 25 45 17 190
GN 32-50-M12-80-A1-S 50 M 12 80 18 26 25 45 17 170
GN 32-50-M12-80-A1-SK 50 M 12 80 18 26 25 45 17 200
GN 32-50-M12-80-A5-S 50 M 12 80 18 26 25 45 17 170
GN 32-50-M12-80-A5-SK 50 M 12 80 18 26 25 45 17 200
GN 32-50-M12-100-A1-S 50 M 12 100 18 26 25 45 17 195
GN 32-50-M12-100-A1-SK 50 M 12 100 18 26 25 45 17 200
GN 32-50-M12-100-A5-S 50 M 12 100 18 26 25 45 17 195
GN 32-50-M12-100-A5-SK 50 M 12 100 18 26 25 45 17 200
GN 32-50-M12-125-A1-S 50 M 12 125 18 26 25 45 17 200
GN 32-50-M12-125-A1-SK 50 M 12 125 18 26 25 45 17 229
GN 32-50-M12-125-A5-S 50 M 12 125 18 26 25 45 17 200
GN 32-50-M12-125-A5-SK 50 M 12 125 18 26 25 45 17 229
GN 32-60-M8-40-A1-S 60 M 8 40 19 27 25 50 17 180
GN 32-60-M8-40-A1-SK 60 M 8 40 19 27 25 50 17 298
GN 32-60-M8-40-A5-S 60 M 8 40 19 27 25 50 17 180
GN 32-60-M8-40-A5-SK 60 M 8 40 19 27 25 50 17 298
GN 32-60-M8-50-A1-S 60 M 8 50 19 27 25 50 17 170
GN 32-60-M8-50-A1-SK 60 M 8 50 19 27 25 50 17 180
GN 32-60-M8-50-A5-S 60 M 8 50 19 27 25 50 17 170
GN 32-60-M8-50-A5-SK 60 M 8 50 19 27 25 50 17 180
GN 32-60-M8-63-A1-S 60 M 8 63 19 27 25 50 17 180
GN 32-60-M8-63-A1-SK 60 M 8 63 19 27 25 50 17 180
GN 32-60-M8-63-A5-S 60 M 8 63 19 27 25 50 17 180
GN 32-60-M8-63-A5-SK 60 M 8 63 19 27 25 50 17 180
GN 32-60-M10-50-A1-S 60 M 10 50 19 27 25 50 17 200
GN 32-60-M10-50-A1-SK 60 M 10 50 19 27 25 50 17 200
GN 32-60-M10-50-A5-S 60 M 10 50 19 27 25 50 17 200
GN 32-60-M10-50-A5-SK 60 M 10 50 19 27 25 50 17 200
GN 32-60-M10-60-A1-S 60 M 10 60 19 27 25 50 17 200
GN 32-60-M10-60-A1-SK 60 M 10 60 19 27 25 50 17 200
GN 32-60-M10-60-A5-S 60 M 10 60 19 27 25 50 17 200
GN 32-60-M10-60-A5-SK 60 M 10 60 19 27 25 50 17 200
GN 32-60-M10-80-A1-S 60 M 10 80 19 27 25 50 17 250
GN 32-60-M10-80-A1-SK 60 M 10 80 19 27 25 50 17 220
GN 32-60-M10-80-A5-S 60 M 10 80 19 27 25 50 17 250
GN 32-60-M10-80-A5-SK 60 M 10 80 19 27 25 50 17 220
GN 32-60-M10-100-A1-S 60 M 10 100 19 27 25 50 17 291
GN 32-60-M10-100-A1-SK 60 M 10 100 19 27 25 50 17 220
GN 32-60-M10-100-A5-S 60 M 10 100 19 27 25 50 17 291
GN 32-60-M10-100-A5-SK 60 M 10 100 19 27 25 50 17 220
GN 32-60-M12-60-A1-S 60 M 12 60 19 27 25 50 17 200
GN 32-60-M12-60-A1-SK 60 M 12 60 19 27 25 50 17 230
GN 32-60-M12-60-A5-S 60 M 12 60 19 27 25 50 17 200
GN 32-60-M12-60-A5-SK 60 M 12 60 19 27 25 50 17 230
GN 32-60-M12-80-A1-S 60 M 12 80 19 27 25 50 17 230
GN 32-60-M12-80-A1-SK 60 M 12 80 19 27 25 50 17 240
GN 32-60-M12-80-A5-S 60 M 12 80 19 27 25 50 17 230
GN 32-60-M12-80-A5-SK 60 M 12 80 19 27 25 50 17 240
GN 32-60-M12-100-A1-S 60 M 12 100 19 27 25 50 17 242
GN 32-60-M12-100-A1-SK 60 M 12 100 19 27 25 50 17 250
GN 32-60-M12-100-A5-S 60 M 12 100 19 27 25 50 17 242
GN 32-60-M12-100-A5-SK 60 M 12 100 19 27 25 50 17 250
GN 32-60-M12-125-A1-S 60 M 12 125 19 27 25 50 17 260
GN 32-60-M12-125-A1-SK 60 M 12 125 19 27 25 50 17 280
GN 32-60-M12-125-A5-S 60 M 12 125 19 27 25 50 17 260
GN 32-60-M12-125-A5-SK 60 M 12 125 19 27 25 50 17 280
GN 32-80-M8-40-A1-S 80 M 8 40 20 28 30 70 17 301
GN 32-80-M8-40-A1-SK 80 M 8 40 20 28 30 70 17 306
GN 32-80-M8-40-A5-S 80 M 8 40 20 28 30 70 17 301
GN 32-80-M8-40-A5-SK 80 M 8 40 20 28 30 70 17 306
GN 32-80-M8-50-A1-S 80 M 8 50 20 28 30 70 17 304
GN 32-80-M8-50-A1-SK 80 M 8 50 20 28 30 70 17 310
GN 32-80-M8-50-A5-S 80 M 8 50 20 28 30 70 17 304
GN 32-80-M8-50-A5-SK 80 M 8 50 20 28 30 70 17 310
GN 32-80-M8-63-A1-S 80 M 8 63 20 28 30 70 17 308
GN 32-80-M8-63-A1-SK 80 M 8 63 20 28 30 70 17 260
GN 32-80-M8-63-A5-S 80 M 8 63 20 28 30 70 17 308
GN 32-80-M8-63-A5-SK 80 M 8 63 20 28 30 70 17 260
GN 32-80-M10-50-A1-S 80 M 10 50 20 28 30 70 17 334
GN 32-80-M10-50-A1-SK 80 M 10 50 20 28 30 70 17 320
GN 32-80-M10-50-A5-S 80 M 10 50 20 28 30 70 17 334
GN 32-80-M10-50-A5-SK 80 M 10 50 20 28 30 70 17 320
GN 32-80-M10-60-A1-S 80 M 10 60 20 28 30 70 17 339
GN 32-80-M10-60-A1-SK 80 M 10 60 20 28 30 70 17 340
GN 32-80-M10-60-A5-S 80 M 10 60 20 28 30 70 17 339
GN 32-80-M10-60-A5-SK 80 M 10 60 20 28 30 70 17 340
GN 32-80-M10-80-A1-S 80 M 10 80 20 28 30 70 17 349
GN 32-80-M10-80-A1-SK 80 M 10 80 20 28 30 70 17 340
GN 32-80-M10-80-A5-S 80 M 10 80 20 28 30 70 17 349
GN 32-80-M10-80-A5-SK 80 M 10 80 20 28 30 70 17 340
GN 32-80-M10-100-A1-S 80 M 10 100 20 28 30 70 17 380
GN 32-80-M10-100-A1-SK 80 M 10 100 20 28 30 70 17 360
GN 32-80-M10-100-A5-S 80 M 10 100 20 28 30 70 17 380
GN 32-80-M10-100-A5-SK 80 M 10 100 20 28 30 70 17 360
GN 32-80-M12-60-A1-S 80 M 12 60 20 28 30 70 17 340
GN 32-80-M12-60-A1-SK 80 M 12 60 20 28 30 70 17 340
GN 32-80-M12-60-A5-S 80 M 12 60 20 28 30 70 17 340
GN 32-80-M12-60-A5-SK 80 M 12 60 20 28 30 70 17 340
GN 32-80-M12-80-A1-S 80 M 12 80 20 28 30 70 17 320
GN 32-80-M12-80-A1-SK 80 M 12 80 20 28 30 70 17 340
GN 32-80-M12-80-A5-S 80 M 12 80 20 28 30 70 17 320
GN 32-80-M12-80-A5-SK 80 M 12 80 20 28 30 70 17 340
GN 32-80-M12-100-A1-S 80 M 12 100 20 28 30 70 17 340
GN 32-80-M12-100-A1-SK 80 M 12 100 20 28 30 70 17 360
GN 32-80-M12-100-A5-S 80 M 12 100 20 28 30 70 17 340
GN 32-80-M12-100-A5-SK 80 M 12 100 20 28 30 70 17 360
GN 32-80-M12-125-A1-S 80 M 12 125 20 28 30 70 17 380
GN 32-80-M12-125-A1-SK 80 M 12 125 20 28 30 70 17 390
GN 32-80-M12-125-A5-S 80 M 12 125 20 28 30 70 17 380
GN 32-80-M12-125-A5-SK 80 M 12 125 20 28 30 70 17 390
GN 32-100-M8-40-A1-S 100 M 8 40 21 29 30 80 17 427
GN 32-100-M8-40-A1-SK 100 M 8 40 21 29 30 80 17 432
GN 32-100-M8-40-A5-S 100 M 8 40 21 29 30 80 17 427
GN 32-100-M8-40-A5-SK 100 M 8 40 21 29 30 80 17 432
GN 32-100-M8-50-A1-S 100 M 8 50 21 29 30 80 17 430
GN 32-100-M8-50-A1-SK 100 M 8 50 21 29 30 80 17 435
GN 32-100-M8-50-A5-S 100 M 8 50 21 29 30 80 17 430
GN 32-100-M8-50-A5-SK 100 M 8 50 21 29 30 80 17 435
GN 32-100-M8-63-A1-S 100 M 8 63 21 29 30 80 17 434
GN 32-100-M8-63-A1-SK 100 M 8 63 21 29 30 80 17 439
GN 32-100-M8-63-A5-S 100 M 8 63 21 29 30 80 17 434
GN 32-100-M8-63-A5-SK 100 M 8 63 21 29 30 80 17 439
GN 32-100-M10-50-A1-S 100 M 10 50 21 29 30 80 17 460
GN 32-100-M10-50-A1-SK 100 M 10 50 21 29 30 80 17 469
GN 32-100-M10-50-A5-S 100 M 10 50 21 29 30 80 17 460
GN 32-100-M10-50-A5-SK 100 M 10 50 21 29 30 80 17 469
GN 32-100-M10-60-A1-S 100 M 10 60 21 29 30 80 17 465
GN 32-100-M10-60-A1-SK 100 M 10 60 21 29 30 80 17 474
GN 32-100-M10-60-A5-S 100 M 10 60 21 29 30 80 17 465
GN 32-100-M10-60-A5-SK 100 M 10 60 21 29 30 80 17 474
GN 32-100-M10-80-A1-S 100 M 10 80 21 29 30 80 17 475
GN 32-100-M10-80-A1-SK 100 M 10 80 21 29 30 80 17 440
GN 32-100-M10-80-A5-S 100 M 10 80 21 29 30 80 17 475
GN 32-100-M10-80-A5-SK 100 M 10 80 21 29 30 80 17 440
GN 32-100-M10-100-A1-S 100 M 10 100 21 29 30 80 17 484
GN 32-100-M10-100-A1-SK 100 M 10 100 21 29 30 80 17 493
GN 32-100-M10-100-A5-S 100 M 10 100 21 29 30 80 17 484
GN 32-100-M10-100-A5-SK 100 M 10 100 21 29 30 80 17 493
GN 32-100-M12-60-A1-S 100 M 12 60 21 29 30 80 17 477
GN 32-100-M12-60-A1-SK 100 M 12 60 21 29 30 80 17 460
GN 32-100-M12-60-A5-S 100 M 12 60 21 29 30 80 17 477
GN 32-100-M12-60-A5-SK 100 M 12 60 21 29 30 80 17 460
GN 32-100-M12-80-A1-S 100 M 12 80 21 29 30 80 17 492
GN 32-100-M12-80-A1-SK 100 M 12 80 21 29 30 80 17 506
GN 32-100-M12-80-A5-S 100 M 12 80 21 29 30 80 17 492
GN 32-100-M12-80-A5-SK 100 M 12 80 21 29 30 80 17 506
GN 32-100-M12-100-A1-S 100 M 12 100 21 29 30 80 17 500
GN 32-100-M12-100-A1-SK 100 M 12 100 21 29 30 80 17 510
GN 32-100-M12-100-A5-S 100 M 12 100 21 29 30 80 17 500
GN 32-100-M12-100-A5-SK 100 M 12 100 21 29 30 80 17 510
GN 32-100-M12-125-A1-S 100 M 12 125 21 29 30 80 17 520
GN 32-100-M12-125-A1-SK 100 M 12 125 21 29 30 80 17 540
GN 32-100-M12-125-A5-S 100 M 12 125 21 29 30 80 17 520
GN 32-100-M12-125-A5-SK 100 M 12 125 21 29 30 80 17 540
3D-модель Технические данные (PDF)

Характеристики

Тип (опорная пластина)

Тип A1: Сталь, оцинкованная, чёрная резиновая вставка

Тип A5: Сталь, с пластиковым покрытием чёрного цвета, резиновая вставка, чёрный цвет

Вариант исполнения

  • Вариант исполнения S: без гайки, внешний шестигранник в основании
  • Вариант исполнения SK: с гайкой, внешний шестигранник в основании
  • Вариант исполнения U: без гайки, со шлицем под шестигранник сверху, с гранью под ключ в основании
  • Вариант исполнения UK: с гайкой, со шлицем под шестигранник сверху, с гранью под ключ в основании
  • ВариантX: Внешний шестигранник со внутренней резьбой

Опорная пластина, листовая сталь

  • Тип A1:

Оцинкованная сталь, с голубой пассивацией

  • Тип A5:

Сталь, пластиковое покрытие

чёрный цвет, RAL 9005

Выступ, листовой металл

Оцинкованная сталь, с голубой пассивацией

Резьбовой стержень

Оцинкованная сталь, с голубой пассивацией

Шестигранная гайка ISO 4032

Оцинкованная сталь, с голубой пассивацией

Резиновая подкладка, инкрустрированная

черный цвет, NBR (Perbunan®)

твёрдость по Шору А 80 ± 5

Информация

Регулируемые опоры GN 32 будут поставляться в собранном виде и являются неразборными.

Техническая информация

Номинальная нагрузка регулируемых опор

MD30_BL-14290-0

Информация

Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине. Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.

Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.

Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.

Приведённые подробные данные в отношении прочности являются необязательными ориентировочными значениями, не подразумевающими какой-либо ответственности. В целом, они не являются гарантией качества.

Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.

d1d2Статическая нагрузка в кН--
--Варианты исполнения резьбового стержня--
--S / SKU / UKX
--Резина черного цветаРезина черного цветаРезина черного цвета
50M 88-8
50M 1010-13
50M 1212-16
50M 16-1616
60M 88-8
60M 1010-13
60M 1212-16
60M 16-1616
80M 88-8
80M 1010-12
80M 1212-12
80M 16-1212
80M 20-1212
80M 24-12-
100M 88-8
100M 1010-11
100M 1211-11
100M 16-1111
100M 20-1111
100M 24-11-
120M 20-2020
120M 24-20-
120M 30-20-

Варианты исполнения резьбового стержня

Варианты исполнения резьбового стержня
____logo__MD33_NA-36631-0______logo__33_NA-36635-0______logo__33_NA-36629-0__
S / SK: внешний шестигранник в основании при d2 M 8, M 10, M 12U / UK: шлицем под шестигранник сверху и лыска под ключ в основании при d2 M 16, M 20, M 24, M 30X: внешний шестигранник со внутренней резьбой при d2 M 8, M 10, M 12, M 16, M 20

Вопрос о продукции

Спросите о серии GN 32-S/SK — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

GN 32-S/SK — Регулируемые опоры

Чертёж GN 32-S/SK
