Муфты

Алюминий, для стандартных деталей гигиенического исполнения

Муфты

Таблица (PDF)

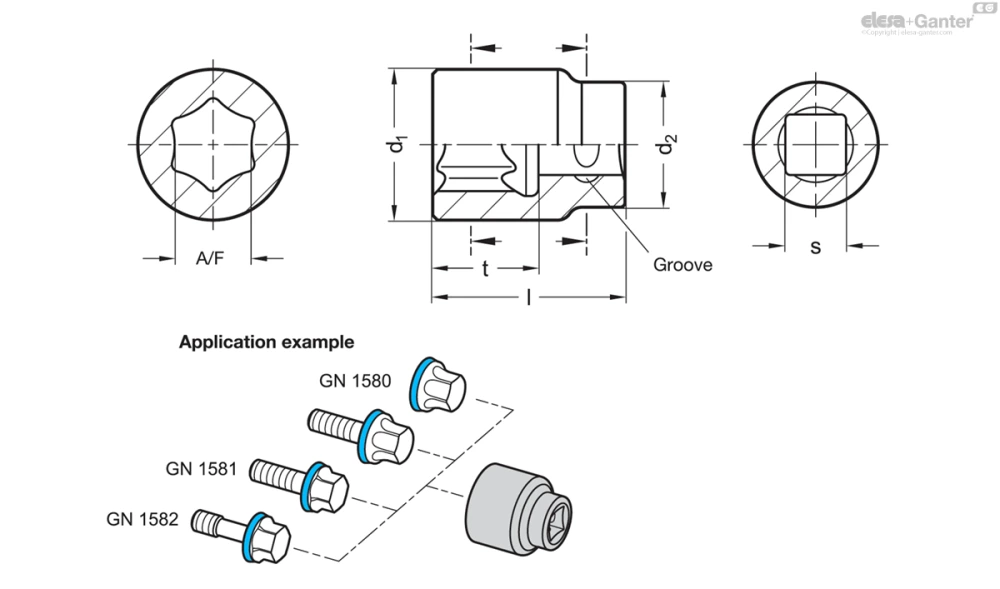

GN 3124

Таблица моделей — Муфты

Артикул	A/F Для размера шестиугольника	s Номинальный размер квадратного привода согласно DIN 3120	s соответствует дюйму	d₁	d₂	Длина l	t	Макс. крутящий момент в Н·м	Для винтов/гаек GN 1580	Для винтов GN 1581	Для винтов GN 1582	Для замков GN 1150	Вес (г)
GN 3124-7-6,3-K-AL	7	6.3	1/4	18	13	19.5	10.5	1.3	M 4	M 4	-	-	9
GN 3124-8-6,3-K-AL	8	6.3	1/4	19	13	20	11	2.5	M 5	M 5	M 5	-	10
GN 3124-10-6,3-K-AL	10	6.3	1/4	22	13	21.5	12.5	4.4	M 6	M 6	M 6	-	13
GN 3124-11-6,3-K-AL	11	6.3	1/4	23	13	22.5	13.5	2.5	-	-	-	d1 = 22	15
GN 3124-13-6,3-K-AL	13	6.3	1/4	25	13	25	16	11	M 8	M 8	M 8	d1 = 30	18
GN 3124-16-12,5-K-AL	16	12.5	1/2	29	29	36	20	21	M 10	M 10	M 10	-	42
GN 3124-18-12,5-K-AL	18	12.5	1/2	31	30	37.5	21.5	38	M 12	M 12	-	-	48
GN 3124-22-12,5-K-AL	22	12.5	1/2	38	30	41	25	100	-	M 16	-	-	71
GN 3124-24-12,5-K-AL	24	12.5	1/2	40	30	43	27	94	M 16	-	-	-	79
GN 3124-27-12,5-K-AL	27	12.5	1/2	44	30	47	31	100	-	M 20	-	-	99
GN 3124-30-12,5-K-AL	30	12.5	1/2	47	30	48.5	32.5	100	M 20	-	-	-	109

3D-модель Технические данные (PDF)

Характеристики

Обозначение

Обозначение K: краткий вариант

Алюминий AL

Информация

Муфты GN 3124 используются для монтажа стандартных деталей гигиенического исполнения, перечисленных в таблице. В сочетании с используемым материалом в виде алюминия закруглённая шестиугольная геометрическая форма лысок под ключ передаёт крутящий момент на головку винта, не причиняя вреда.

Если указанные крутящие моменты соблюдаются, головки торцевого ключа имеют длительный срок службы. Они приводятся в действие при помощи имеющихся в продаже трещоток или реверсивных трещоток с квадратным приводом.
