Серия GN 30i

GN 30i-C-ZWSZS

Угловой кронштейн

Цинковое литьё под давлением, для алюминиевых профилей (i-модульная система), со вспомогательными принадлежностями или без них

Тип C, окрашенный, белый цвет, алюминий, оцинкованная сталь, чёрный

Таблица (PDF)

Исполнения серии GN 30i

GN 30i-A-ZW

Угловой кронштейн

GN 30i-C-ZWSZS

Угловой кронштейн

GN 30i-C-ZWSZS

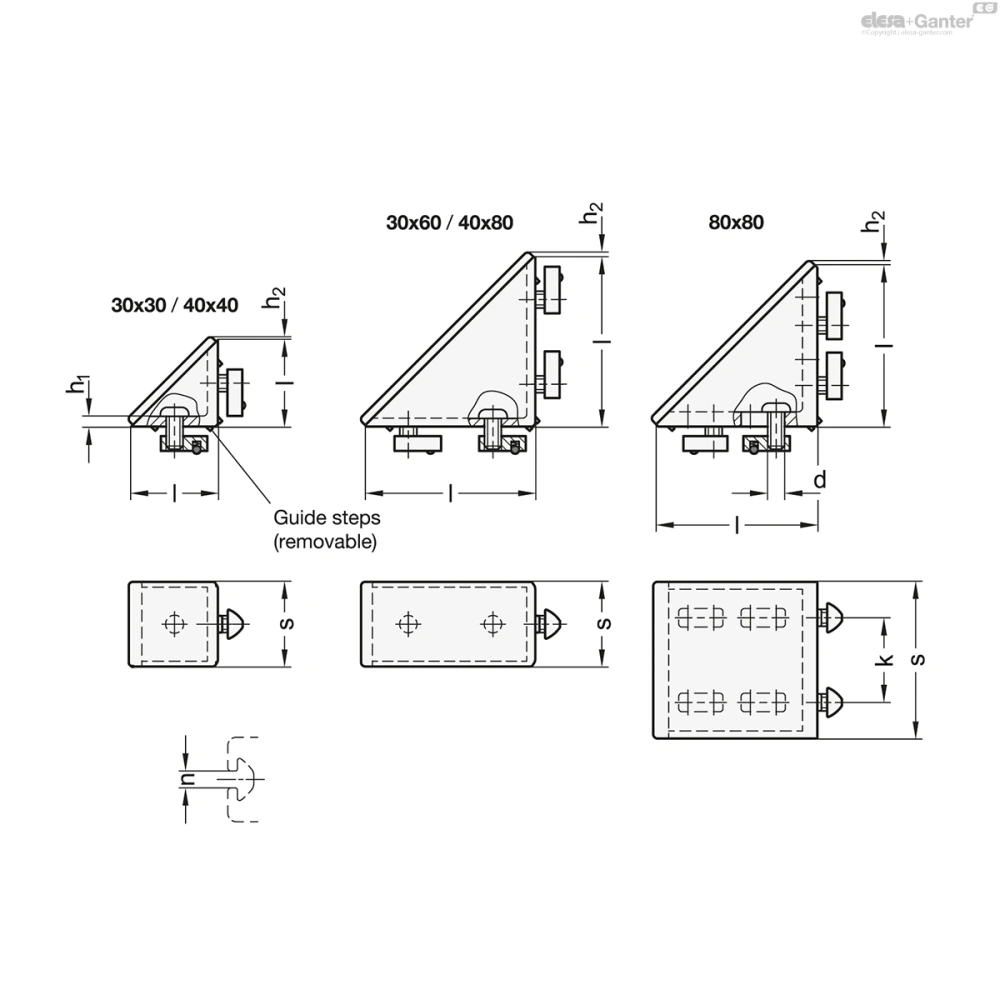

Таблица моделей — Угловой кронштейн

Артикул	s Nominal dimension	sActual dimension	Length lNominal dimension	Length lActual dimension	n	d	h₁	h₂≈	k	Вес (г)
GN 30i-30306-C-ZWSZS	30	30	30	30	6	M 6	2.5	2	-	52
GN 30i-30606-C-ZWSZS	30	30	60	60	6	M 6	3.5	2	-	166
GN 30i-40408-C-ZWSZS	40	40	40	40	8	M 8	5	2	-	163
GN 30i-40808-C-ZWSZS	40	40	80	80	8	M 8	5	2	-	355
GN 30i-80808-C-ZWSZS	80	74	80	76	8	M 8	8	7	40	575

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без вспомогательных принадлежностей

Тип C: с крепёжным комплектом и колпачком

Угловой кронштейн

Цинк, литьё под давлением

Окрашенный, белый цвет, алюминий ZW

Винты и гайки для Т-образных пазов (только для типа C)

Оцинкованная сталь, с голубой пассивацией SZ

Колпачок (только для типа C)

Пластик (полиамид PA)

Черный S

Информация

Угловые кронштейны GN 30i крепят алюминиевые профили к предметам, таким как столы и панели, или под прямым углом друг к другу. Механическая обработка профиля не является необходимой.

Соединение может быть свободно расположенным и перемещаться по пазу. Для крепления угловых кронштейнов к панели или в поперечном направлении к алюминиевому профилю необходимо удалить направляющие ступеньки.

Колпачки обеспечивают визуально привлекательный внешний вид и упрощают очистку (тип C).
