Серия GN 30
GN 30-X
Регулируемые опоры
с резиновой подкладкой
Внешний шестигранник со внутренней резьбой
Исполнения серии GN 30
Изображения
Схемы

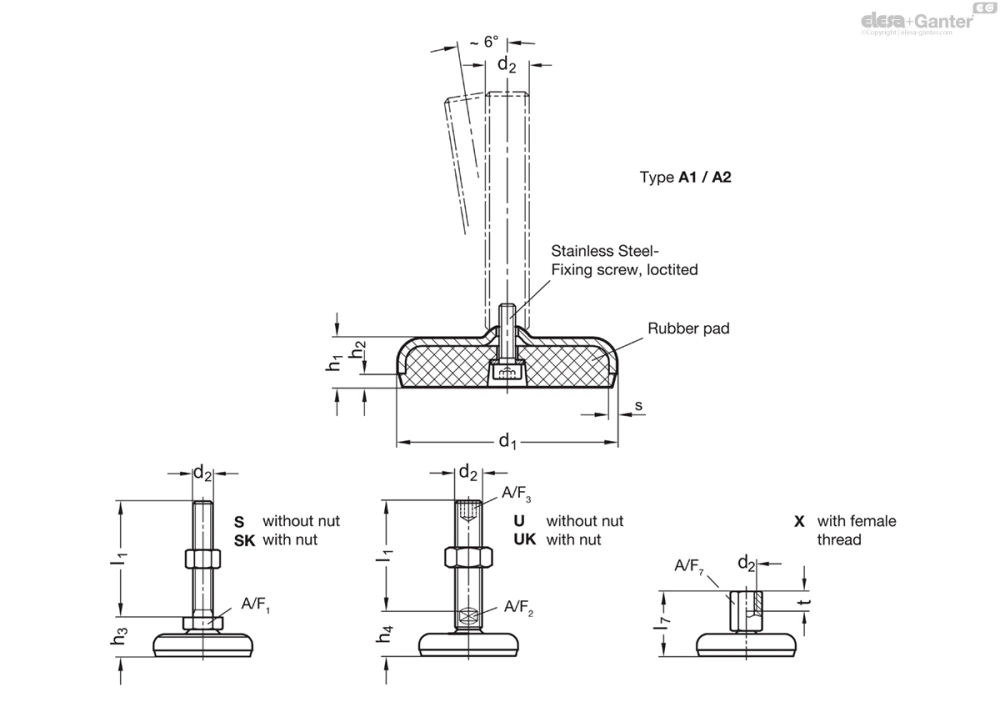

GN 30-X
Таблица моделей — Регулируемые опоры
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 30-50-M8-37-A1-X | 50 | M 8 | 14.5 | 3.5 | 3 | 14 | 8 | 8 | 159 | |
| GN 30-50-M8-37-A2-X | 50 | M 8 | 14.5 | 3.5 | 3 | 14 | 8 | 8 | 149 | |
| GN 30-50-M8-37-A5-X | 50 | M 8 | 14.5 | 3.5 | 3 | 14 | 8 | 8 | 159 | |
| GN 30-50-M10-40-A1-X | 50 | M 10 | 14.5 | 3.5 | 3 | 14 | 10 | 13 | 157 | |
| GN 30-50-M10-40-A2-X | 50 | M 10 | 14.5 | 3.5 | 3 | 14 | 10 | 13 | 147 | |
| GN 30-50-M10-40-A5-X | 50 | M 10 | 14.5 | 3.5 | 3 | 14 | 10 | 13 | 157 | |
| GN 30-50-M12-43-A1-X | 50 | M 12 | 14.5 | 3.5 | 3 | 17 | 12 | 16 | 173 | |
| GN 30-50-M12-43-A2-X | 50 | M 12 | 14.5 | 3.5 | 3 | 17 | 12 | 13 | 164 | |
| GN 30-50-M12-43-A5-X | 50 | M 12 | 14.5 | 3.5 | 3 | 17 | 12 | 16 | 173 | |
| GN 30-50-M16-49-A1-X | 50 | M 16 | 14.5 | 3.5 | 3 | 22 | 16 | 16 | 161 | |
| GN 30-50-M16-49-A2-X | 50 | M 16 | 14.5 | 3.5 | 3 | 22 | 16 | 13 | 220 | |
| GN 30-50-M16-49-A5-X | 50 | M 16 | 14.5 | 3.5 | 3 | 22 | 16 | 16 | 210 | |
| GN 30-60-M8-38-A1-X | 60 | M 8 | 16 | 4 | 3 | 14 | 8 | 8 | 210 | |
| GN 30-60-M8-38-A2-X | 60 | M 8 | 16 | 4 | 3 | 14 | 8 | 8 | 191 | |
| GN 30-60-M8-38-A5-X | 60 | M 8 | 16 | 4 | 3 | 14 | 8 | 8 | 210 | |
| GN 30-60-M10-41-A1-X | 60 | M 10 | 16 | 4 | 3 | 14 | 10 | 13 | 208 | |
| GN 30-60-M10-41-A2-X | 60 | M 10 | 16 | 4 | 3 | 14 | 10 | 13 | 189 | |
| GN 30-60-M10-41-A5-X | 60 | M 10 | 16 | 4 | 3 | 14 | 10 | 13 | 208 | |
| GN 30-60-M12-45-A1-X | 60 | M 12 | 16 | 4 | 3 | 17 | 12 | 16 | 224 | |
| GN 30-60-M12-45-A2-X | 60 | M 12 | 16 | 4 | 3 | 17 | 12 | 13 | 205 | |
| GN 30-60-M12-45-A5-X | 60 | M 12 | 16 | 4 | 3 | 17 | 12 | 16 | 224 | |
| GN 30-60-M16-50-A1-X | 60 | M 16 | 16 | 4 | 3 | 22 | 16 | 16 | 261 | |
| GN 30-60-M16-50-A2-X | 60 | M 16 | 16 | 4 | 3 | 22 | 16 | 13 | 261 | |
| GN 30-60-M16-50-A5-X | 60 | M 16 | 16 | 4 | 3 | 22 | 16 | 16 | 261 | |
| GN 30-80-M8-40-A1-X | 80 | M 8 | 18 | 5 | 3 | 14 | 8 | 8 | 283 | |
| GN 30-80-M8-40-A2-X | 80 | M 8 | 18 | 5 | 3 | 14 | 8 | 8 | 240 | |
| GN 30-80-M8-40-A5-X | 80 | M 8 | 18 | 5 | 3 | 14 | 8 | 8 | 283 | |
| GN 30-80-M10-43-A1-X | 80 | M 10 | 18 | 5 | 3 | 14 | 10 | 12 | 281 | |
| GN 30-80-M10-43-A2-X | 80 | M 10 | 18 | 5 | 3 | 14 | 10 | 11 | 238 | |
| GN 30-80-M10-43-A5-X | 80 | M 10 | 18 | 5 | 3 | 14 | 10 | 12 | 281 | |
| GN 30-80-M12-47-A1-X | 80 | M 12 | 18 | 5 | 3 | 17 | 12 | 12 | 297 | |
| GN 30-80-M12-47-A2-X | 80 | M 12 | 18 | 5 | 3 | 17 | 12 | 11 | 254 | |
| GN 30-80-M12-47-A5-X | 80 | M 12 | 18 | 5 | 3 | 17 | 12 | 12 | 297 | |
| GN 30-80-M16-52-A1-X | 80 | M 16 | 18 | 5 | 3 | 22 | 16 | 12 | 332 | |
| GN 30-80-M16-52-A2-X | 80 | M 16 | 18 | 5 | 3 | 22 | 16 | 11 | 289 | |
| GN 30-80-M16-52-A5-X | 80 | M 16 | 18 | 5 | 3 | 22 | 16 | 12 | 332 | |
| GN 30-80-M20-60-A1-X | 80 | M 20 | 18 | 5 | 3 | 27 | 20 | 12 | 490 | |
| GN 30-80-M20-60-A2-X | 80 | M 20 | 18 | 5 | 3 | 27 | 20 | 11 | 429 | |
| GN 30-80-M20-60-A5-X | 80 | M 20 | 18 | 5 | 3 | 27 | 20 | 12 | 490 | |
| GN 30-100-M8-42-A1-X | 100 | M 8 | 20 | 6 | 3 | 14 | 8 | 8 | 415 | |
| GN 30-100-M8-42-A2-X | 100 | M 8 | 20 | 6 | 3 | 14 | 8 | 8 | 349 | |
| GN 30-100-M8-42-A5-X | 100 | M 8 | 20 | 6 | 3 | 14 | 8 | 8 | 415 | |
| GN 30-100-M10-45-A1-X | 100 | M 10 | 20 | 6 | 3 | 14 | 10 | 11 | 413 | |
| GN 30-100-M10-45-A2-X | 100 | M 10 | 20 | 6 | 3 | 14 | 10 | 10 | 347 | |
| GN 30-100-M10-45-A5-X | 100 | M 10 | 20 | 6 | 3 | 14 | 10 | 11 | 413 | |
| GN 30-100-M12-49-A1-X | 100 | M 12 | 20 | 6 | 3 | 17 | 12 | 11 | 429 | |
| GN 30-100-M12-49-A2-X | 100 | M 12 | 20 | 6 | 3 | 17 | 12 | 10 | 363 | |
| GN 30-100-M12-49-A5-X | 100 | M 12 | 20 | 6 | 3 | 17 | 12 | 11 | 429 | |
| GN 30-100-M16-54-A1-X | 100 | M 16 | 20 | 6 | 3 | 22 | 16 | 11 | 464 | |
| GN 30-100-M16-54-A2-X | 100 | M 16 | 20 | 6 | 3 | 22 | 16 | 10 | 380 | |
| GN 30-100-M16-54-A5-X | 100 | M 16 | 20 | 6 | 3 | 22 | 16 | 11 | 464 | |
| GN 30-100-M20-62-A1-X | 100 | M 20 | 20 | 6 | 3 | 27 | 20 | 11 | 659 | |
| GN 30-100-M20-62-A2-X | 100 | M 20 | 20 | 6 | 3 | 27 | 20 | 10 | 575 | |
| GN 30-100-M20-62-A5-X | 100 | M 20 | 20 | 6 | 3 | 27 | 20 | 11 | 659 | |
| GN 30-120-M20-65-A1-X | 120 | M 20 | 22 | 6 | 4 | 27 | 20 | 20 | 803 | |
| GN 30-120-M20-65-A2-X | 120 | M 20 | 22 | 6 | 4 | 27 | 20 | 16 | 667 | |
| GN 30-120-M20-65-A5-X | 120 | M 20 | 22 | 6 | 4 | 27 | 20 | 20 | 803 |
Характеристики
Тип (по типам опор)
- Тип A1: Сталь, оцинкованная, чёрная резиновая вставка
- Тип A2: Сталь, оцинкованная, белая резиновая вставка
- Тип A5: Сталь, с пластиковым покрытием чёрного цвета, резиновая вставка, чёрный цвет
Вариант исполнения (винт)
- Вариант исполнения S: без гайки, внешний шестигранник в основании
- Вариант исполнения SK: с гайкой, внешний шестигранник в основании
- Вариант исполнения U: без гайки, со шлицем под шестигранник сверху, с гранью под ключ в основании
- Вариант исполнения UK: с гайкой, со шлицем под шестигранник сверху, с гранью под ключ в основании
- ВариантX: Внешний шестигранник со внутренней резьбой
Опорная пластина, листовая сталь
Тип A1, A2:
Оцинкованная сталь, с голубой пассивацией
Тип A5:
Сталь, пластиковое покрытие
чёрный цвет, RAL 9005
Резьбовой стержень
Оцинкованная сталь, с голубой пассивацией
Шестигранная гайка ISO 4032
Оцинкованная сталь, с голубой пассивацией
Резиновая подкладка, инкрустрированная
- черный цвет: NBR (Пербунан®)
- твёрдость по Шору А 80 ± 5
- белый цвет: TPE (Santoprene®)
- твёрдость по Шору А 80 ± 5
Информация
Регулируемые опоры GN 30 будут поставляться в собранном виде и являются неразборными.
Техническая информация
Номинальная нагрузка регулируемых опор
Информация
Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине. Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.
Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.
Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.
Приведённые подробные данные в отношении прочности являются необязательными ориентировочными значениями, не подразумевающими какой-либо ответственности. В целом, они не являются гарантией качества.
Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.
| d1 | d2 | Статическая нагрузка в кН | - | - | - | - | - |
| - | - | Варианты исполнения резьбового стержня | - | - | - | - | - |
| - | - | S / SK | - | U / UK | - | X | - |
| - | - | Резина черного цвета | Каучук белого цвета | Резина черного цвета | Каучук белого цвета | Резина черного цвета | Каучук белого цвета |
| 50 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 50 | M 10 | 10 | 10 | - | - | 13 | 13 |
| 50 | M 12 | 12 | 12 | - | - | 16 | 13 |
| 50 | M 16 | - | - | 16 | 13 | 16 | 13 |
| 60 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 60 | M 10 | 10 | 10 | - | - | 13 | 13 |
| 60 | M 12 | 12 | 12 | - | - | 16 | 13 |
| 60 | M 16 | - | - | 16 | 13 | 16 | 13 |
| 80 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 80 | M 10 | 10 | 10 | - | - | 12 | 11 |
| 80 | M 12 | 12 | 12 | - | - | 12 | 11 |
| 80 | M 16 | - | - | 12 | 11 | 12 | 11 |
| 80 | M 20 | - | - | 12 | 11 | 12 | 11 |
| 80 | M 24 | - | - | 12 | 11 | - | - |
| 100 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 100 | M 10 | 10 | 10 | - | - | 11 | 10 |
| 100 | M 12 | 11 | 10 | - | - | 11 | 10 |
| 100 | M 16 | - | - | 11 | 10 | 11 | 10 |
| 100 | M 20 | - | - | 11 | 10 | 11 | 10 |
| 100 | M 24 | - | - | 11 | 10 | - | - |
| 120 | M 20 | - | - | 20 | 16 | 20 | 16 |
| 120 | M 24 | - | - | 20 | 16 | - | - |
| 120 | M 30 | - | - | 20 | 16 | - | - |
