Серия GN 30
GN 30-S/SK
Регулируемые опоры
с резиновой подкладкой
с гайкой / без гайки, внешний шестигранник в основании
Исполнения серии GN 30
Изображения

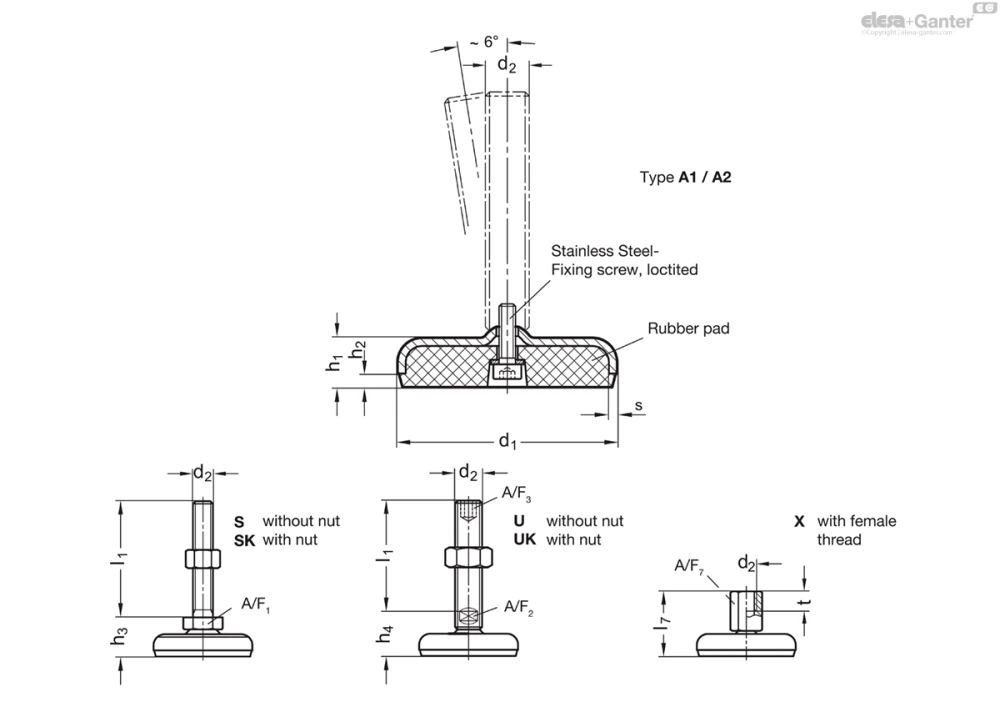

Схемы
GN 30-S/SK
Таблица моделей — Регулируемые опоры
| Артикул |
|
|
|
|
|
|
s | A/F 1 |
|
Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 30-50-M8-40-A1-S | 50 | M 8 | 40 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 108 | |
| GN 30-50-M8-40-A1-SK | 50 | M 8 | 40 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 108 | |
| GN 30-50-M8-40-A2-S | 50 | M 8 | 40 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 108 | |
| GN 30-50-M8-40-A2-SK | 50 | M 8 | 40 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 108 | |
| GN 30-50-M8-40-A5-S | 50 | M 8 | 40 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 106 | |
| GN 30-50-M8-40-A5-SK | 50 | M 8 | 40 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 106 | |
| GN 30-50-M8-50-A1-S | 50 | M 8 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 110 | |
| GN 30-50-M8-50-A1-SK | 50 | M 8 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 110 | |
| GN 30-50-M8-50-A2-S | 50 | M 8 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 110 | |
| GN 30-50-M8-50-A2-SK | 50 | M 8 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 110 | |
| GN 30-50-M8-50-A5-S | 50 | M 8 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 108 | |
| GN 30-50-M8-50-A5-SK | 50 | M 8 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 108 | |
| GN 30-50-M8-63-A1-S | 50 | M 8 | 63 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 114 | |
| GN 30-50-M8-63-A1-SK | 50 | M 8 | 63 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 114 | |
| GN 30-50-M8-63-A2-S | 50 | M 8 | 63 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 114 | |
| GN 30-50-M8-63-A2-SK | 50 | M 8 | 63 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 114 | |
| GN 30-50-M8-63-A5-S | 50 | M 8 | 63 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 112 | |
| GN 30-50-M8-63-A5-SK | 50 | M 8 | 63 | 14.5 | 3.5 | 23 | 3 | 17 | 8 | 112 | |
| GN 30-50-M10-50-A1-S | 50 | M 10 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 157 | |
| GN 30-50-M10-50-A1-SK | 50 | M 10 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 157 | |
| GN 30-50-M10-50-A2-S | 50 | M 10 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 148 | |
| GN 30-50-M10-50-A2-SK | 50 | M 10 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 148 | |
| GN 30-50-M10-50-A5-S | 50 | M 10 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 157 | |
| GN 30-50-M10-50-A5-SK | 50 | M 10 | 50 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 157 | |
| GN 30-50-M10-60-A1-S | 50 | M 10 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 174 | |
| GN 30-50-M10-60-A1-SK | 50 | M 10 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 174 | |
| GN 30-50-M10-60-A2-S | 50 | M 10 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 165 | |
| GN 30-50-M10-60-A2-SK | 50 | M 10 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 165 | |
| GN 30-50-M10-60-A5-S | 50 | M 10 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 174 | |
| GN 30-50-M10-60-A5-SK | 50 | M 10 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 174 | |
| GN 30-50-M10-80-A1-S | 50 | M 10 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 135 | |
| GN 30-50-M10-80-A1-SK | 50 | M 10 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 135 | |
| GN 30-50-M10-80-A2-S | 50 | M 10 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 125 | |
| GN 30-50-M10-80-A2-SK | 50 | M 10 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 125 | |
| GN 30-50-M10-80-A5-S | 50 | M 10 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 132 | |
| GN 30-50-M10-80-A5-SK | 50 | M 10 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 132 | |
| GN 30-50-M10-100-A1-S | 50 | M 10 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 193 | |
| GN 30-50-M10-100-A1-SK | 50 | M 10 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 193 | |
| GN 30-50-M10-100-A2-S | 50 | M 10 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 184 | |
| GN 30-50-M10-100-A2-SK | 50 | M 10 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 184 | |
| GN 30-50-M10-100-A5-S | 50 | M 10 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 193 | |
| GN 30-50-M10-100-A5-SK | 50 | M 10 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 10 | 193 | |
| GN 30-50-M12-60-A1-S | 50 | M 12 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 186 | |
| GN 30-50-M12-60-A1-SK | 50 | M 12 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 186 | |
| GN 30-50-M12-60-A2-S | 50 | M 12 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 177 | |
| GN 30-50-M12-60-A2-SK | 50 | M 12 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 177 | |
| GN 30-50-M12-60-A5-S | 50 | M 12 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 186 | |
| GN 30-50-M12-60-A5-SK | 50 | M 12 | 60 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 186 | |
| GN 30-50-M12-80-A1-S | 50 | M 12 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 201 | |
| GN 30-50-M12-80-A1-SK | 50 | M 12 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 201 | |
| GN 30-50-M12-80-A2-S | 50 | M 12 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 192 | |
| GN 30-50-M12-80-A2-SK | 50 | M 12 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 192 | |
| GN 30-50-M12-80-A5-S | 50 | M 12 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 201 | |
| GN 30-50-M12-80-A5-SK | 50 | M 12 | 80 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 201 | |
| GN 30-50-M12-100-A1-S | 50 | M 12 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 215 | |
| GN 30-50-M12-100-A1-SK | 50 | M 12 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 215 | |
| GN 30-50-M12-100-A2-S | 50 | M 12 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 206 | |
| GN 30-50-M12-100-A2-SK | 50 | M 12 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 206 | |
| GN 30-50-M12-100-A5-S | 50 | M 12 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 215 | |
| GN 30-50-M12-100-A5-SK | 50 | M 12 | 100 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 215 | |
| GN 30-50-M12-125-A1-S | 50 | M 12 | 125 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 237 | |
| GN 30-50-M12-125-A1-SK | 50 | M 12 | 125 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 237 | |
| GN 30-50-M12-125-A2-S | 50 | M 12 | 125 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 228 | |
| GN 30-50-M12-125-A2-SK | 50 | M 12 | 125 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 228 | |
| GN 30-50-M12-125-A5-S | 50 | M 12 | 125 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 237 | |
| GN 30-50-M12-125-A5-SK | 50 | M 12 | 125 | 14.5 | 3.5 | 23 | 3 | 17 | 12 | 237 | |
| GN 30-60-M8-40-A1-S | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 | 266 | |
| GN 30-60-M8-40-A1-SK | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 | 266 | |
| GN 30-60-M8-40-A2-S | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 | 247 | |
| GN 30-60-M8-40-A2-SK | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 | 247 | |
| GN 30-60-M8-40-A5-S | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 | 266 | |
| GN 30-60-M8-40-A5-SK | 60 | M 8 | 40 | 16 | 4 | 24 | 3 | 17 | 8 | 266 | |
| GN 30-60-M8-50-A1-S | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 | 269 | |
| GN 30-60-M8-50-A1-SK | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 | 269 | |
| GN 30-60-M8-50-A2-S | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 | 250 | |
| GN 30-60-M8-50-A2-SK | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 | 250 | |
| GN 30-60-M8-50-A5-S | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 | 269 | |
| GN 30-60-M8-50-A5-SK | 60 | M 8 | 50 | 16 | 4 | 24 | 3 | 17 | 8 | 269 | |
| GN 30-60-M8-63-A1-S | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 | 273 | |
| GN 30-60-M8-63-A1-SK | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 | 273 | |
| GN 30-60-M8-63-A2-S | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 | 254 | |
| GN 30-60-M8-63-A2-SK | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 | 254 | |
| GN 30-60-M8-63-A5-S | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 | 273 | |
| GN 30-60-M8-63-A5-SK | 60 | M 8 | 63 | 16 | 4 | 24 | 3 | 17 | 8 | 273 | |
| GN 30-60-M10-50-A1-S | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | 10 | 160 | |
| GN 30-60-M10-50-A1-SK | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | 10 | 160 | |
| GN 30-60-M10-50-A2-S | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | 10 | 189 | |
| GN 30-60-M10-50-A2-SK | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | 10 | 189 | |
| GN 30-60-M10-50-A5-S | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | 10 | 208 | |
| GN 30-60-M10-50-A5-SK | 60 | M 10 | 50 | 16 | 4 | 24 | 3 | 17 | 10 | 208 | |
| GN 30-60-M10-60-A1-S | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 10 | 225 | |
| GN 30-60-M10-60-A1-SK | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 10 | 225 | |
| GN 30-60-M10-60-A2-S | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 10 | 206 | |
| GN 30-60-M10-60-A2-SK | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 10 | 206 | |
| GN 30-60-M10-60-A5-S | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 10 | 225 | |
| GN 30-60-M10-60-A5-SK | 60 | M 10 | 60 | 16 | 4 | 24 | 3 | 17 | 10 | 225 | |
| GN 30-60-M10-80-A1-S | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 10 | 234 | |
| GN 30-60-M10-80-A1-SK | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 10 | 234 | |
| GN 30-60-M10-80-A2-S | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 10 | 215 | |
| GN 30-60-M10-80-A2-SK | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 10 | 215 | |
| GN 30-60-M10-80-A5-S | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 10 | 234 | |
| GN 30-60-M10-80-A5-SK | 60 | M 10 | 80 | 16 | 4 | 24 | 3 | 17 | 10 | 234 | |
| GN 30-60-M10-100-A1-S | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 10 | 244 | |
| GN 30-60-M10-100-A1-SK | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 10 | 244 | |
| GN 30-60-M10-100-A2-S | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 10 | 225 | |
| GN 30-60-M10-100-A2-SK | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 10 | 225 | |
| GN 30-60-M10-100-A5-S | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 10 | 244 | |
| GN 30-60-M10-100-A5-SK | 60 | M 10 | 100 | 16 | 4 | 24 | 3 | 17 | 10 | 244 | |
| GN 30-60-M12-60-A1-S | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 12 | 237 | |
| GN 30-60-M12-60-A1-SK | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 12 | 237 | |
| GN 30-60-M12-60-A2-S | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 12 | 218 | |
| GN 30-60-M12-60-A2-SK | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 12 | 218 | |
| GN 30-60-M12-60-A5-S | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 12 | 187 | |
| GN 30-60-M12-60-A5-SK | 60 | M 12 | 60 | 16 | 4 | 24 | 3 | 17 | 12 | 187 | |
| GN 30-60-M12-80-A1-S | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 12 | 252 | |
| GN 30-60-M12-80-A1-SK | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 12 | 252 | |
| GN 30-60-M12-80-A2-S | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 12 | 233 | |
| GN 30-60-M12-80-A2-SK | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 12 | 233 | |
| GN 30-60-M12-80-A5-S | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 12 | 252 | |
| GN 30-60-M12-80-A5-SK | 60 | M 12 | 80 | 16 | 4 | 24 | 3 | 17 | 12 | 252 | |
| GN 30-60-M12-100-A1-S | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 12 | 211 | |
| GN 30-60-M12-100-A1-SK | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 12 | 211 | |
| GN 30-60-M12-100-A2-S | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 12 | 192 | |
| GN 30-60-M12-100-A2-SK | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 12 | 192 | |
| GN 30-60-M12-100-A5-S | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 12 | 212 | |
| GN 30-60-M12-100-A5-SK | 60 | M 12 | 100 | 16 | 4 | 24 | 3 | 17 | 12 | 212 | |
| GN 30-60-M12-125-A1-S | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 12 | 288 | |
| GN 30-60-M12-125-A1-SK | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 12 | 288 | |
| GN 30-60-M12-125-A2-S | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 12 | 269 | |
| GN 30-60-M12-125-A2-SK | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 12 | 269 | |
| GN 30-60-M12-125-A5-S | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 12 | 288 | |
| GN 30-60-M12-125-A5-SK | 60 | M 12 | 125 | 16 | 4 | 24 | 3 | 17 | 12 | 288 | |
| GN 30-80-M8-40-A1-S | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 | 260 | |
| GN 30-80-M8-40-A1-SK | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 | 260 | |
| GN 30-80-M8-40-A2-S | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 | 217 | |
| GN 30-80-M8-40-A2-SK | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 | 217 | |
| GN 30-80-M8-40-A5-S | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 | 260 | |
| GN 30-80-M8-40-A5-SK | 80 | M 8 | 40 | 18 | 5 | 26 | 3 | 17 | 8 | 260 | |
| GN 30-80-M8-50-A1-S | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 | 263 | |
| GN 30-80-M8-50-A1-SK | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 | 263 | |
| GN 30-80-M8-50-A2-S | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 | 220 | |
| GN 30-80-M8-50-A2-SK | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 | 220 | |
| GN 30-80-M8-50-A5-S | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 | 263 | |
| GN 30-80-M8-50-A5-SK | 80 | M 8 | 50 | 18 | 5 | 26 | 3 | 17 | 8 | 263 | |
| GN 30-80-M8-63-A1-S | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 | 267 | |
| GN 30-80-M8-63-A1-SK | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 | 267 | |
| GN 30-80-M8-63-A2-S | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 | 224 | |
| GN 30-80-M8-63-A2-SK | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 | 224 | |
| GN 30-80-M8-63-A5-S | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 | 267 | |
| GN 30-80-M8-63-A5-SK | 80 | M 8 | 63 | 18 | 5 | 26 | 3 | 17 | 8 | 267 | |
| GN 30-80-M10-50-A1-S | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 10 | 281 | |
| GN 30-80-M10-50-A1-SK | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 10 | 281 | |
| GN 30-80-M10-50-A2-S | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 10 | 238 | |
| GN 30-80-M10-50-A2-SK | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 10 | 238 | |
| GN 30-80-M10-50-A5-S | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 10 | 281 | |
| GN 30-80-M10-50-A5-SK | 80 | M 10 | 50 | 18 | 5 | 26 | 3 | 17 | 10 | 281 | |
| GN 30-80-M10-60-A1-S | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 10 | 298 | |
| GN 30-80-M10-60-A1-SK | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 10 | 298 | |
| GN 30-80-M10-60-A2-S | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 10 | 255 | |
| GN 30-80-M10-60-A2-SK | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 10 | 255 | |
| GN 30-80-M10-60-A5-S | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 10 | 298 | |
| GN 30-80-M10-60-A5-SK | 80 | M 10 | 60 | 18 | 5 | 26 | 3 | 17 | 10 | 298 | |
| GN 30-80-M10-80-A1-S | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 10 | 307 | |
| GN 30-80-M10-80-A1-SK | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 10 | 307 | |
| GN 30-80-M10-80-A2-S | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 10 | 264 | |
| GN 30-80-M10-80-A2-SK | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 10 | 264 | |
| GN 30-80-M10-80-A5-S | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 10 | 307 | |
| GN 30-80-M10-80-A5-SK | 80 | M 10 | 80 | 18 | 5 | 26 | 3 | 17 | 10 | 307 | |
| GN 30-80-M10-100-A1-S | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 10 | 317 | |
| GN 30-80-M10-100-A1-SK | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 10 | 317 | |
| GN 30-80-M10-100-A2-S | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 10 | 274 | |
| GN 30-80-M10-100-A2-SK | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 10 | 274 | |
| GN 30-80-M10-100-A5-S | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 10 | 317 | |
| GN 30-80-M10-100-A5-SK | 80 | M 10 | 100 | 18 | 5 | 26 | 3 | 17 | 10 | 317 | |
| GN 30-80-M12-60-A1-S | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 12 | 310 | |
| GN 30-80-M12-60-A1-SK | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 12 | 310 | |
| GN 30-80-M12-60-A2-S | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 12 | 267 | |
| GN 30-80-M12-60-A2-SK | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 12 | 267 | |
| GN 30-80-M12-60-A5-S | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 12 | 310 | |
| GN 30-80-M12-60-A5-SK | 80 | M 12 | 60 | 18 | 5 | 26 | 3 | 17 | 12 | 310 | |
| GN 30-80-M12-80-A1-S | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 12 | 325 | |
| GN 30-80-M12-80-A1-SK | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 12 | 325 | |
| GN 30-80-M12-80-A2-S | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 12 | 282 | |
| GN 30-80-M12-80-A2-SK | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 12 | 282 | |
| GN 30-80-M12-80-A5-S | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 12 | 325 | |
| GN 30-80-M12-80-A5-SK | 80 | M 12 | 80 | 18 | 5 | 26 | 3 | 17 | 12 | 325 | |
| GN 30-80-M12-100-A1-S | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 12 | 339 | |
| GN 30-80-M12-100-A1-SK | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 12 | 339 | |
| GN 30-80-M12-100-A2-S | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 12 | 296 | |
| GN 30-80-M12-100-A2-SK | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 12 | 296 | |
| GN 30-80-M12-100-A5-S | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 12 | 339 | |
| GN 30-80-M12-100-A5-SK | 80 | M 12 | 100 | 18 | 5 | 26 | 3 | 17 | 12 | 339 | |
| GN 30-80-M12-125-A1-S | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 12 | 361 | |
| GN 30-80-M12-125-A1-SK | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 12 | 361 | |
| GN 30-80-M12-125-A2-S | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 12 | 318 | |
| GN 30-80-M12-125-A2-SK | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 12 | 318 | |
| GN 30-80-M12-125-A5-S | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 12 | 361 | |
| GN 30-80-M12-125-A5-SK | 80 | M 12 | 125 | 18 | 5 | 26 | 3 | 17 | 12 | 361 | |
| GN 30-100-M8-40-A1-S | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 | 392 | |
| GN 30-100-M8-40-A1-SK | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 | 392 | |
| GN 30-100-M8-40-A2-S | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 | 326 | |
| GN 30-100-M8-40-A2-SK | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 | 326 | |
| GN 30-100-M8-40-A5-S | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 | 392 | |
| GN 30-100-M8-40-A5-SK | 100 | M 8 | 40 | 20 | 6 | 28 | 3 | 17 | 8 | 392 | |
| GN 30-100-M8-50-A1-S | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 | 395 | |
| GN 30-100-M8-50-A1-SK | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 | 395 | |
| GN 30-100-M8-50-A2-S | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 | 329 | |
| GN 30-100-M8-50-A2-SK | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 | 329 | |
| GN 30-100-M8-50-A5-S | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 | 395 | |
| GN 30-100-M8-50-A5-SK | 100 | M 8 | 50 | 20 | 6 | 28 | 3 | 17 | 8 | 395 | |
| GN 30-100-M8-63-A1-S | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 8 | 399 | |
| GN 30-100-M8-63-A1-SK | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 8 | 399 | |
| GN 30-100-M8-63-A2-S | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 8 | 333 | |
| GN 30-100-M8-63-A2-SK | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 8 | 333 | |
| GN 30-100-M8-63-A5-S | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 8 | 399 | |
| GN 30-100-M8-63-A5-SK | 100 | M 8 | 63 | 20 | 6 | 28 | 3 | 17 | 8 | 399 | |
| GN 30-100-M10-50-A1-S | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 10 | 413 | |
| GN 30-100-M10-50-A1-SK | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 10 | 413 | |
| GN 30-100-M10-50-A2-S | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 10 | 347 | |
| GN 30-100-M10-50-A2-SK | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 10 | 347 | |
| GN 30-100-M10-50-A5-S | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 10 | 413 | |
| GN 30-100-M10-50-A5-SK | 100 | M 10 | 50 | 20 | 6 | 28 | 3 | 17 | 10 | 413 | |
| GN 30-100-M10-60-A1-S | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 10 | 430 | |
| GN 30-100-M10-60-A1-SK | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 10 | 430 | |
| GN 30-100-M10-60-A2-S | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 10 | 364 | |
| GN 30-100-M10-60-A2-SK | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 10 | 364 | |
| GN 30-100-M10-60-A5-S | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 10 | 430 | |
| GN 30-100-M10-60-A5-SK | 100 | M 10 | 60 | 20 | 6 | 28 | 3 | 17 | 10 | 430 | |
| GN 30-100-M10-80-A1-S | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 10 | 439 | |
| GN 30-100-M10-80-A1-SK | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 10 | 439 | |
| GN 30-100-M10-80-A2-S | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 10 | 373 | |
| GN 30-100-M10-80-A2-SK | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 10 | 373 | |
| GN 30-100-M10-80-A5-S | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 10 | 439 | |
| GN 30-100-M10-80-A5-SK | 100 | M 10 | 80 | 20 | 6 | 28 | 3 | 17 | 10 | 439 | |
| GN 30-100-M10-100-A1-S | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 10 | 449 | |
| GN 30-100-M10-100-A1-SK | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 10 | 449 | |
| GN 30-100-M10-100-A2-S | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 10 | 383 | |
| GN 30-100-M10-100-A2-SK | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 10 | 383 | |
| GN 30-100-M10-100-A5-S | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 10 | 449 | |
| GN 30-100-M10-100-A5-SK | 100 | M 10 | 100 | 20 | 6 | 28 | 3 | 17 | 10 | 449 | |
| GN 30-100-M12-60-A1-S | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 12 | 442 | |
| GN 30-100-M12-60-A1-SK | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 12 | 442 | |
| GN 30-100-M12-60-A2-S | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 12 | 376 | |
| GN 30-100-M12-60-A2-SK | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 12 | 376 | |
| GN 30-100-M12-60-A5-S | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 12 | 442 | |
| GN 30-100-M12-60-A5-SK | 100 | M 12 | 60 | 20 | 6 | 28 | 3 | 17 | 12 | 442 | |
| GN 30-100-M12-80-A1-S | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 12 | 457 | |
| GN 30-100-M12-80-A1-SK | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 12 | 457 | |
| GN 30-100-M12-80-A2-S | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 12 | 391 | |
| GN 30-100-M12-80-A2-SK | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 12 | 391 | |
| GN 30-100-M12-80-A5-S | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 12 | 457 | |
| GN 30-100-M12-80-A5-SK | 100 | M 12 | 80 | 20 | 6 | 28 | 3 | 17 | 12 | 457 | |
| GN 30-100-M12-100-A1-S | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 12 | 471 | |
| GN 30-100-M12-100-A1-SK | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 12 | 471 | |
| GN 30-100-M12-100-A2-S | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 12 | 405 | |
| GN 30-100-M12-100-A2-SK | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 12 | 405 | |
| GN 30-100-M12-100-A5-S | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 12 | 471 | |
| GN 30-100-M12-100-A5-SK | 100 | M 12 | 100 | 20 | 6 | 28 | 3 | 17 | 12 | 471 | |
| GN 30-100-M12-125-A1-S | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 12 | 493 | |
| GN 30-100-M12-125-A1-SK | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 12 | 493 | |
| GN 30-100-M12-125-A2-S | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 12 | 427 | |
| GN 30-100-M12-125-A2-SK | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 12 | 427 | |
| GN 30-100-M12-125-A5-S | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 12 | 493 | |
| GN 30-100-M12-125-A5-SK | 100 | M 12 | 125 | 20 | 6 | 28 | 3 | 17 | 12 | 493 |
Характеристики
Тип (по типам опор)
- Тип A1: Сталь, оцинкованная, чёрная резиновая вставка
- Тип A2: Сталь, оцинкованная, белая резиновая вставка
- Тип A5: Сталь, с пластиковым покрытием чёрного цвета, резиновая вставка, чёрный цвет
Вариант исполнения (винт)
- Вариант исполнения S: без гайки, внешний шестигранник в основании
- Вариант исполнения SK: с гайкой, внешний шестигранник в основании
- Вариант исполнения U: без гайки, со шлицем под шестигранник сверху, с гранью под ключ в основании
- Вариант исполнения UK: с гайкой, со шлицем под шестигранник сверху, с гранью под ключ в основании
- ВариантX: Внешний шестигранник со внутренней резьбой
Опорная пластина, листовая сталь
Тип A1, A2:
Оцинкованная сталь, с голубой пассивацией
Тип A5:
Сталь, пластиковое покрытие
чёрный цвет, RAL 9005
Резьбовой стержень
Оцинкованная сталь, с голубой пассивацией
Шестигранная гайка ISO 4032
Оцинкованная сталь, с голубой пассивацией
Резиновая подкладка, инкрустрированная
- черный цвет: NBR (Пербунан®)
- твёрдость по Шору А 80 ± 5
- белый цвет: TPE (Santoprene®)
- твёрдость по Шору А 80 ± 5
Информация
Регулируемые опоры GN 30 будут поставляться в собранном виде и являются неразборными.
Техническая информация
Номинальная нагрузка регулируемых опор
Информация
Допустимая статическая нагрузка, приведённая в таблице, опирается на ряд испытаний, в которых нагрузка была применена перпендикулярно к опорной пластине. Для значений, приведённых в таблице (по всей видимости, имеется в виду остаточное напряжение), может привести к незначительным деформациям опорной пластины.
Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, снижают несущую способность регулировочного шпинделя и должны быть приняты во внимание.
Кроме того, предполагается, что прочность шпинделя будет составлять ≥ 500 Н/мм2.
Приведённые подробные данные в отношении прочности являются необязательными ориентировочными значениями, не подразумевающими какой-либо ответственности. В целом, они не являются гарантией качества.
Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.
| d1 | d2 | Статическая нагрузка в кН | - | - | - | - | - |
| - | - | Варианты исполнения резьбового стержня | - | - | - | - | - |
| - | - | S / SK | - | U / UK | - | X | - |
| - | - | Резина черного цвета | Каучук белого цвета | Резина черного цвета | Каучук белого цвета | Резина черного цвета | Каучук белого цвета |
| 50 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 50 | M 10 | 10 | 10 | - | - | 13 | 13 |
| 50 | M 12 | 12 | 12 | - | - | 16 | 13 |
| 50 | M 16 | - | - | 16 | 13 | 16 | 13 |
| 60 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 60 | M 10 | 10 | 10 | - | - | 13 | 13 |
| 60 | M 12 | 12 | 12 | - | - | 16 | 13 |
| 60 | M 16 | - | - | 16 | 13 | 16 | 13 |
| 80 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 80 | M 10 | 10 | 10 | - | - | 12 | 11 |
| 80 | M 12 | 12 | 12 | - | - | 12 | 11 |
| 80 | M 16 | - | - | 12 | 11 | 12 | 11 |
| 80 | M 20 | - | - | 12 | 11 | 12 | 11 |
| 80 | M 24 | - | - | 12 | 11 | - | - |
| 100 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 100 | M 10 | 10 | 10 | - | - | 11 | 10 |
| 100 | M 12 | 11 | 10 | - | - | 11 | 10 |
| 100 | M 16 | - | - | 11 | 10 | 11 | 10 |
| 100 | M 20 | - | - | 11 | 10 | 11 | 10 |
| 100 | M 24 | - | - | 11 | 10 | - | - |
| 120 | M 20 | - | - | 20 | 16 | 20 | 16 |
| 120 | M 24 | - | - | 20 | 16 | - | - |
| 120 | M 30 | - | - | 20 | 16 | - | - |
Вопрос о продукции
Спросите о серии GN 30-S/SK — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
Эти изделия так же могут вас заинтересовать
BASE LS.A
Основания для регулируемых опор
Технополимер
Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS
Основания для регулируемых опор
Технополимер
Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD
Основания для регулируемых опор
Технополимер, визуально определяемый
Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP
Основания для регулируемых опор
Технополимер (полипропилен)
Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS
Основания для регулируемых опор
Технополимер (полипропилен)
Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD
Основания для регулируемых опор
Технополимер, визуально определяемый
Основания без крепления к полу без противоскользящего диска
BASE LV.A
Основания для регулируемых опор
Технополимер
Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS
Основания для регулируемых опор
Технополимер
Основания без крепления к полу с противоскользящим диском
