Позиционеры линейные

Линейный привод Ø	Fx в Н	Fy в Н	-	-	Fz в Н	-	-	Mx в Нм	My в Нм	Mz в Нм
		l = 500	l = 1000	l = 1500	l = 500	l = 1000	l = 1500	-	-	-
18	400	80	-	-	65	-	-	1.5	4.5	4.5
30	850	500	70	15	550	55	10	6.5	15	15
40	1100	2150	250	65	1900	150	50	15	42	42
50	1750	3100	650	150	3100	650	150	29	69	69
60	2600	4550	1500	400	4550	1400	350	45	125	125

Данные о нагрузках применимы к линейным приводам GN 291, GN 292, GN 293, изготовленным из стали (SCR) или нержавеющей стали (NI). Указанные усилия Fy и Fz изгибают направляющую трубку примерно на 0,5 мм.

Описание

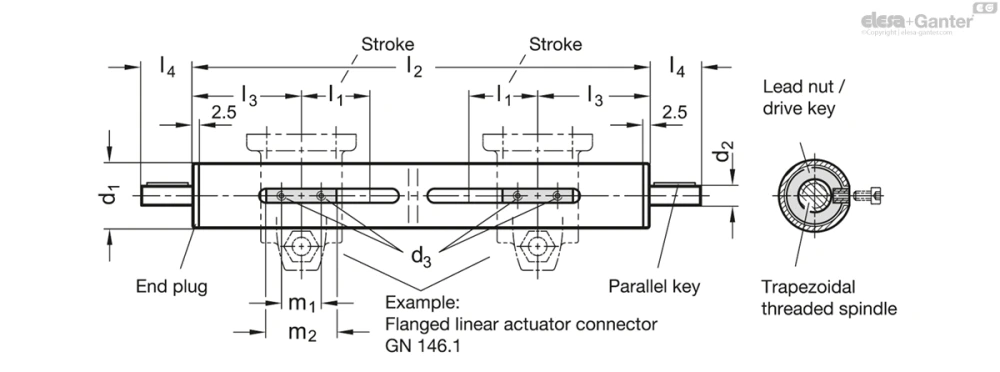

Ведущая гайка движется в осевом направлении по шпинделю линейного привода, снабженному трапецеидальной резьбой и опирающемуся на шарикоподшипники. Толкатель предотвращает проворачивание в обратном направлении и создает связь с различными соединителями линейного привода. Линейные приводы предназначены для ручного управления (маховик).Точность позиционирования составляет 0,2 мм при длине хода 300 мм, максимальное отклонение в обратном направлении – 0,1 мм.Доступны направляющие трубки из хромированной стали (SCR) или коррозионно-стойкие из нержавеющей стали (NI). Они изготовлены с диапазоном допуска труб из прецизионной стали DIN 2391 или DIN 2462.Большое разнообразие различных деталей доступно в проекте зажима для труб для фиксации линейных приводов на месте и для их модернизации до зажимов линейного привода.Кроме того, цифровые датчики положения (DD52R / DD51) могут быть прикреплены для замера смещения или определения позиции.Там, где возникают высокие торсионные силы Mx, предпочтение следует отдать линейным приводам с квадратной трубой или линейным приводам с двумя трубами.Доступны разнообразные детали из проекта зажимов для труб также для квадратных труб. Зажимы для линейного привода составлены из элементов, состоящих из двух частей, с тем чтобы к точности квадратных труб не предъявлялись какие-либо специальные требования.
