Серия GN 291.1

GN-291.1

Квадратные линейные приводы

с правой или левой резьбой

NI - Нержавеющая сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 291.1

GN 291.1

GN 291.1

Квадратные линейные приводы

с правой или левой резьбой
GN-291.1

GN-291.1

Квадратные линейные приводы

с правой или левой резьбой

Изображения

GN-291.1 — Квадратные линейные приводы GN-291.1 — Квадратные линейные приводы GN-291.1 — Квадратные линейные приводы GN-291.1 — Квадратные линейные приводы

Схемы

Схема GN-291.1

GN-291.1

Таблица моделей — Квадратные линейные приводы

Артикул
В корзину
GN 291.1-30-100-R1-NI 30 100 1250 TR14x4 8 M 4 l1+210 105 16 23 38 A2x2x12 825
GN 291.1-30-100-R2-NI 30 100 1250 TR14x4 8 M 4 l1+210 105 16 23 38 A2x2x12 825
GN 291.1-30-100-L1-NI 30 100 1250 TR14x4 8 M 4 l1+210 105 16 23 38 A2x2x12 825
GN 291.1-30-100-L2-NI 30 100 1250 TR14x4 8 M 4 l1+210 105 16 23 38 A2x2x12 825
GN 291.1-30-150-R1-NI 30 150 1250 TR14x4 8 M 4 l1+210 105 16 23 38 A2x2x12 948
GN 291.1-30-150-R2-NI 30 150 1250 TR14x4 8 M 4 l1+210 105 16 23 38 A2x2x12 948
GN 291.1-30-150-L1-NI 30 150 1250 TR14x4 8 M 4 l1+210 105 16 23 38 A2x2x12 948
GN 291.1-30-150-L2-NI 30 150 1250 TR14x4 8 M 4 l1+210 105 16 23 38 A2x2x12 948
GN 291.1-30-200-R1-NI 30 200 1250 TR14x4 8 M 4 l1+210 105 16 23 38 A2x2x12 1120
GN 291.1-30-200-R2-NI 30 200 1250 TR14x4 8 M 4 l1+210 105 16 23 38 A2x2x12 1260
GN 291.1-30-200-L1-NI 30 200 1250 TR14x4 8 M 4 l1+210 105 16 23 38 A2x2x12 1120
GN 291.1-30-200-L2-NI 30 200 1250 TR14x4 8 M 4 l1+210 105 16 23 38 A2x2x12 1260
GN 291.1-30-300-R1-NI 30 300 1250 TR14x4 8 M 4 l1+210 105 16 23 38 A2x2x12 1300
GN 291.1-30-300-R2-NI 30 300 1250 TR14x4 8 M 4 l1+210 105 16 23 38 A2x2x12 1300
GN 291.1-30-300-L1-NI 30 300 1250 TR14x4 8 M 4 l1+210 105 16 23 38 A2x2x12 1300
GN 291.1-30-300-L2-NI 30 300 1250 TR14x4 8 M 4 l1+210 105 16 23 38 A2x2x12 1300
GN 291.1-40-70-R1-NI 40 70 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 1685
GN 291.1-40-70-R2-NI 40 70 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 1685
GN 291.1-40-70-L1-NI 40 70 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 1685
GN 291.1-40-70-L2-NI 40 70 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 1685
GN 291.1-40-170-R1-NI 40 170 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 2374
GN 291.1-40-170-R2-NI 40 170 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 2374
GN 291.1-40-170-L1-NI 40 170 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 2374
GN 291.1-40-170-L2-NI 40 170 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 2374
GN 291.1-40-220-R1-NI 40 220 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 2490
GN 291.1-40-220-R2-NI 40 220 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 0
GN 291.1-40-220-L1-NI 40 220 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 2490
GN 291.1-40-220-L2-NI 40 220 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 0
GN 291.1-40-270-R1-NI 40 270 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 2710
GN 291.1-40-270-R2-NI 40 270 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 2800
GN 291.1-40-270-L1-NI 40 270 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 2710
GN 291.1-40-270-L2-NI 40 270 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 2800
GN 291.1-40-320-R1-NI 40 320 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 3020
GN 291.1-40-320-R2-NI 40 320 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 0
GN 291.1-40-320-L1-NI 40 320 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 3020
GN 291.1-40-320-L2-NI 40 320 1570 TR20x4 12 M 5 l1+240 120 17 42 54 A4x4x12 0
GN 291.1-50-65-R1-NI 50 65 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 2640
GN 291.1-50-65-R2-NI 50 65 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 0
GN 291.1-50-65-L1-NI 50 65 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 2640
GN 291.1-50-65-L2-NI 50 65 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 0
GN 291.1-50-115-R1-NI 50 115 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 2960
GN 291.1-50-115-R2-NI 50 115 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 0
GN 291.1-50-115-L1-NI 50 115 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 2960
GN 291.1-50-115-L2-NI 50 115 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 0
GN 291.1-50-215-R1-NI 50 215 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 3100
GN 291.1-50-215-R2-NI 50 215 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 3580
GN 291.1-50-215-L1-NI 50 215 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 3100
GN 291.1-50-215-L2-NI 50 215 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 3580
GN 291.1-50-265-R1-NI 50 265 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 3830
GN 291.1-50-265-R2-NI 50 265 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 0
GN 291.1-50-265-L1-NI 50 265 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 3830
GN 291.1-50-265-L2-NI 50 265 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 0
GN 291.1-50-315-R1-NI 50 315 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 4190
GN 291.1-50-315-R2-NI 50 315 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 4445
GN 291.1-50-315-L1-NI 50 315 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 4190
GN 291.1-50-315-L2-NI 50 315 1565 TR20x4 12 M 6 l1+245 122.5 18 42 54 A4x4x12 4445
3D-модель Технические данные (PDF)

Характеристики

Типы

  • Тип R1: Правая резьба, цапфа на одном конце
  • Тип R2*: Правая резьба, цапфа на обоих концах
  • Тип L1: Левая резьба, цапфа на одном конце
  • Тип L2*: Левая резьба, цапфа на обоих концах

* обычно отсутствуют на складе

Квадратная трубка

  • Сталь, хромированная SCR
  • Нержавеющая сталь AISI 304 NI*

Шпиндель с трапецеидальной резьбой

  • Соответственно сталь, нержавеющая сталь AISI 303
  • Шарикоподшипник

Гайка винтовой передачи

Орудийная бронза

Торцевая крышка

Пластик

Информация

Квадратные линейные приводы GN 291.1 используются, если зажимы для линейного привода подвергаются воздействию больших сил кручения.

В дополнение к стандартным длинам хода, указанным в таблице выше для линейных приводов, любой ход в пределах максимальной длины хода также возможен.

С помощью зажимов линейного привода линейное перемещение гайки винтовой передачи может передаваться снаружи через ведомую деталь. Ведомые детали включены в поставку вместе с соответствующими зажимами линейного привода. Кроме того, ассортимент зажимных соединителей для труб включает в себя множество различных деталей для монтажа линейных приводов.

Для измерения смещения и позиционирования соединителей для линейного привода квадратная трубка может быть снабжена продольной шкалой.

Аксессуары

  • Соединители линейного привода, зажимные соединители и аксессуары для труб заказываются отдельно.

Техническая информация

Вопрос о продукции

Спросите о серии GN-291.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 131.1-AL — Двусторонние зажимы линейного привода

GN 131.1-AL

Двусторонние зажимы линейного привода

Алюминий / Нержавеющая сталь, для одноосевой системы

Алюминий
GN 131.1-NI — Двусторонние зажимы линейного привода

GN 131.1-NI

Двусторонние зажимы линейного привода

Алюминий / Нержавеющая сталь, для одноосевой системы

Нержавеющая сталь
GN 131.2-AL — Двусторонние зажимы линейного привода

GN 131.2-AL

Двусторонние зажимы линейного привода

Алюминий / Нержавеющая сталь, для двухосевой системы

Алюминий
GN 131.2-NI — Двусторонние зажимы линейного привода

GN 131.2-NI

Двусторонние зажимы линейного привода

Алюминий / Нержавеющая сталь, для двухосевой системы

Нержавеющая сталь
GN 132.1 — Двусторонние зажимы линейного привода

GN 132.1

Двусторонние зажимы линейного привода

Алюминий, одноосевая система

Без втулочного подшипника
GN 132.15-A — Двусторонние зажимы линейного привода

GN 132.15-A

Двусторонние зажимы линейного привода

для одноосевой системы, Нержавеющая сталь

Без уплотнений
GN 132.15-B — Двусторонние зажимы линейного привода

GN 132.15-B

Двусторонние зажимы линейного привода

для одноосевой системы, Нержавеющая сталь

С уплотнениями
GN 132.2 — Двусторонние зажимы линейного привода

GN 132.2

Двусторонние зажимы линейного привода

Алюминий, двусторонняя осевая система

Без втулочного подшипника

Артикул модели

GN-291.1 — Квадратные линейные приводы

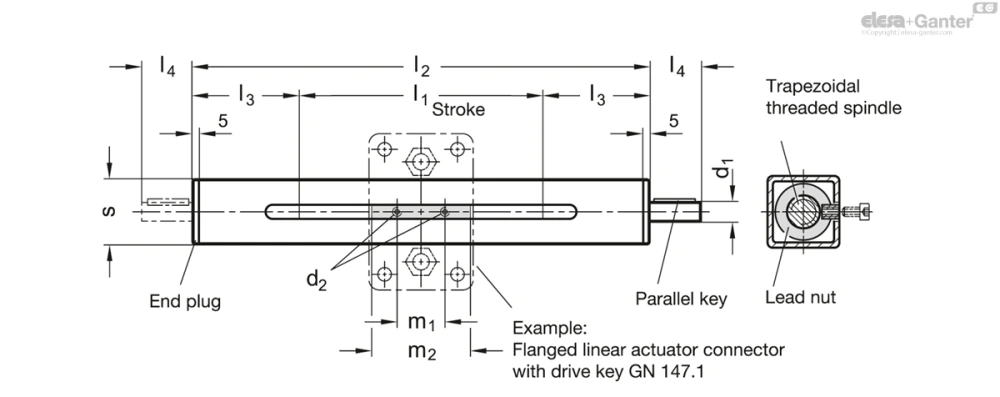

Чертёж GN-291.1
