Серия GN 274.1
GN 274.1-OZ
Поворотные зажимы для линейного привода
Алюминий
без центрирующего буртика (гладкий)
Исполнения серии GN 274.1

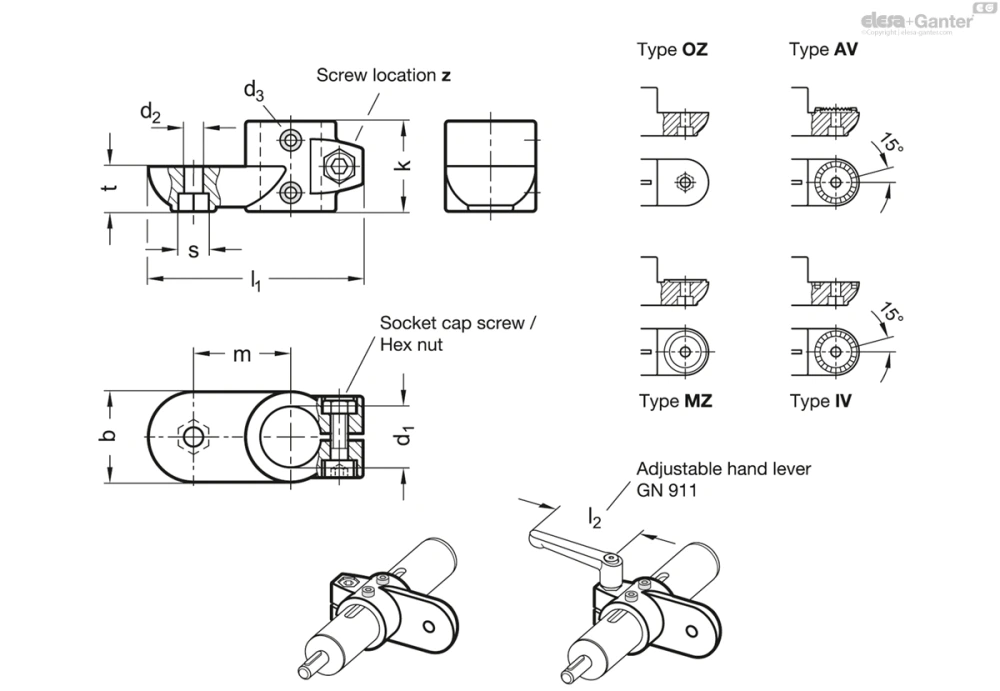

Изображения
Схемы
GN 274.1-OZ
Таблица моделей — Поворотные зажимы для линейного привода
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 274.1-B30-OZ-2-SW | B 30 | - | 40 | 8.5 | M 4 | 40 | 95 | 43 | 13 | 20 | M8-25 | 63 | 78 | 145 | |
| GN 274.1-G30-OZ-2-SW | - | G 30 | 40 | 8.5 | M 4 | 40 | 95 | 43 | 13 | 20 | M8-25 | 63 | 78 | 130 | |
| GN 274.1-B40-OZ-2-SW | B 40 | - | 65 | 10.5 | M 5 | 65 | 148 | 70 | 17 | 32.5 | M10-50 | - | 700 | |
| GN 274.1-G40-OZ-2-SW | - | G 40 | 65 | 10.5 | M 5 | 65 | 148 | 70 | 17 | 32.5 | M10-50 | - | 670 | |
| GN 274.1-B50-OZ-2-SW | B 50 | - | 65 | 10.5 | M 6 | 65 | 148 | 70 | 17 | 32.5 | M10-50 | 78 | 92 | 630 | |
| GN 274.1-G50-OZ-2-SW | - | G 50 | 65 | 10.5 | M 6 | 65 | 148 | 70 | 17 | 32.5 | M10-50 | 78 | 92 | 580 |
Характеристики
Типы
- Тип OZ: без центрирующего буртика (гладкий)
- Тип MZ: с центрирующим буртиком
- Тип AV: с наружной насечкой
- Тип IV: с внутренней насечкой
Идентификационный номер
№ 2: с зажимным винтом из нержавеющей стали DIN 912
Алюминий
С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
Втулочный подшипник
Пластик (ПТФЭ)
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Поворотные зажимы для линейного привода GN 274.1 основаны на поворотных зажимах. Предусмотренные дополнительно монтажные отверстия используются для соединения со шпонкой линейного привода. Отверстия с обозначением «G» оснащены втулочными подшипниками.
При расположении винтов z зазор отверстия направляющей d1 можно регулировать, или зажимы линейного привода можно зажать после регулировки.
Для быстрого зажима без использования инструментов можно заменить винт с головкой под торцевой ключ на регулируемую ручку рычажного типа GN 911 перечисленные в таблице в качестве принадлежностей.
