Серия GN 25b
GN 25b-A
Быстроразъёмные соединители
Сталь, для алюминиевых профилей (b-модульная система), асимметричный или симметричный монтажный стержень
Асимметричный монтажный стержень
Исполнения серии GN 25b
Изображения
Схемы

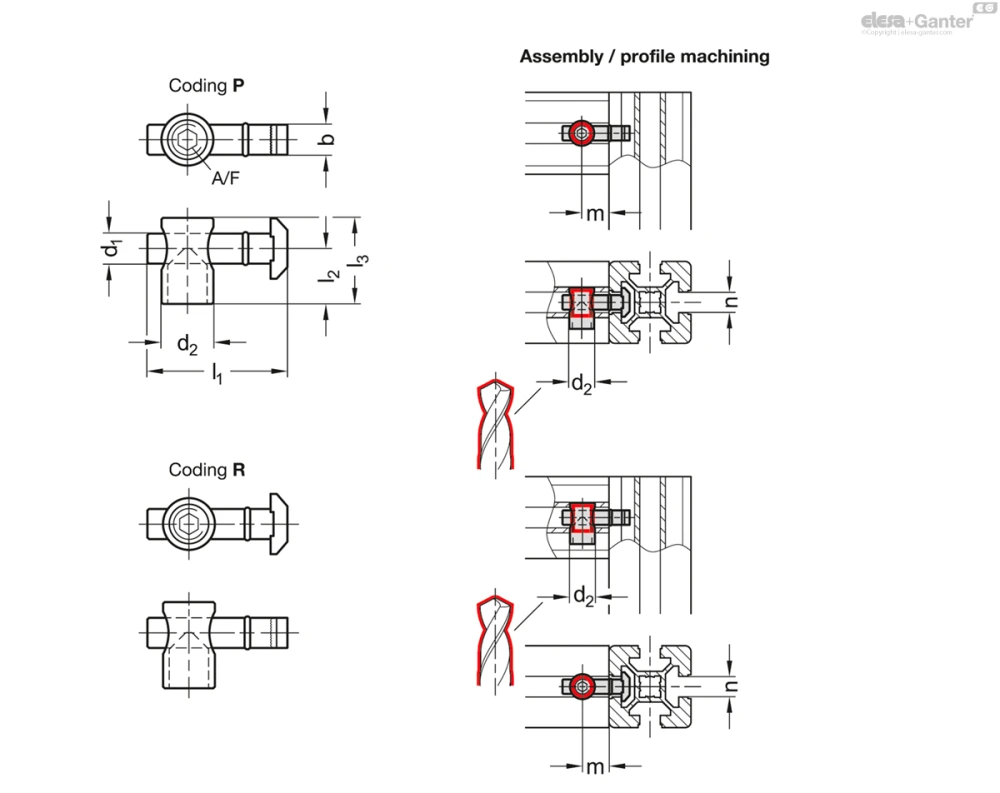

GN 25b-A
Таблица моделей — Быстроразъёмные соединители
| Артикул |
|
Связка Шт. |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 25b-8-A-P-SZ-4 | 8 | 4 | 8 | 6.8 | 11 | 33 | 14.2 | 20 | 18 | 4 | 12 | 77 | |
| GN 25b-10-A-P-SZ-4 | 10 | 4 | 10 | 9.8 | 17 | 45.5 | 18.4 | 28 | 22.5 | 6 | 25 | 224 | |
| GN 25b-8-A-R-SZ-4 | 8 | 4 | 8 | 6.8 | 11 | 33 | 14.2 | 20 | 18 | 4 | 12 | 77 | |
| GN 25b-10-A-R-SZ-4 | 10 | 4 | 10 | 9.8 | 17 | 45.5 | 18.4 | 28 | 22.5 | 6 | 25 | 224 |
Характеристики
Типы
- Тип A: асимметричный монтажный стержень
- Тип S: симметричный монтажный стержень
Обозначение
- P: параллельная Т-образная гайка
- R: Т-образная гайка под прямым углом
Оцинкованная сталь, с голубой пассивацией SZ
Информация
Быстроразъёмные соединители GN 25b скрепляют вместе алюминиевые профили под прямым углом. Только один профиль должен быть механически обработан.
Соединение может быть свободно расположенным и перемещаться по пазу. Внутренний шестигранник, используемый для зажима, подходит для очень лёгкого доступа.
В случае использования панелей панели должны быть надлежащим образом углублены в зависимости от типа, обозначения и ориентации установки.
Быстроразъёмные соединители типа S используются, когда паз должен быть закрыт покровным профилем.
Быстроразъёмные соединители поставляются в связках. В таблице представлено количество профилей в связке.
Инструкции по монтажу / механическая обработка профиля
