Серия GN 251.2
GN 251.2
Установочные болты
с концевым выключателем
Установочные болты
Изображения
Схемы

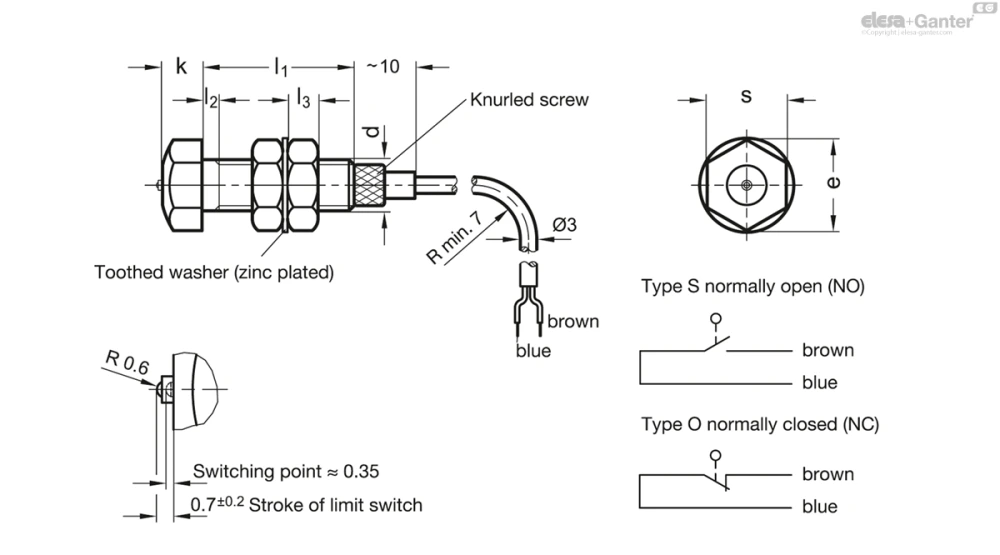

GN 251.2
Таблица моделей — Установочные болты
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 251.2-M6-21-O | M 6 | 21 | 11.5 | 4 | 3 | 3.6 | 10 | 50 | |
| GN 251.2-M8-25-O | M 8 | 25 | 15 | 7 | 4 | 5 | 13 | 71 | |
| GN 251.2-M10-25-O | M 10 | 25 | 19.6 | 7 | 4 | 6 | 17 | 80 | |
| GN 251.2-M6-21-S | M 6 | 21 | 11.5 | 4 | 3 | 3.6 | 10 | 45 | |
| GN 251.2-M8-25-S | M 8 | 25 | 15 | 7 | 4 | 5 | 13 | 60 | |
| GN 251.2-M10-25-S | M 10 | 25 | 19.6 | 7 | 4 | 6 | 17 | 73 |
Характеристики
Типы
- Тип S: Нормально разомкнутый
- ТипO: Нормально замкнутый
Болт стальной
- Класс прочности на разрыв 5.8
- Шестигранная головка, закалённая до HRC 45
- никелирование
Шестигранные гайки стальные
никелирование
Концевой выключатель
- Напряжение: 5...24 В пост. тока
- Коммутируемая нагрузка (рекомендуемая): 5...10 мА
- Коммутируемая нагрузка: 20 мА пост. тока макс.
- Ожидаемый срок службы: 3 млн операций
- Температурный диапазон: –10…+80 °C
- Нагрузка: ~1 Н
Кабель питания с ПВХ-покрытием:
- Ø 3; 2-фазный, длина прибл. 2 м
- макс. сила натяжения 30 Н
- серый цвет для Типа S (нормально разомкнутый)
- чёрный цвет для Типа O (нормально замкнутый)
Информация

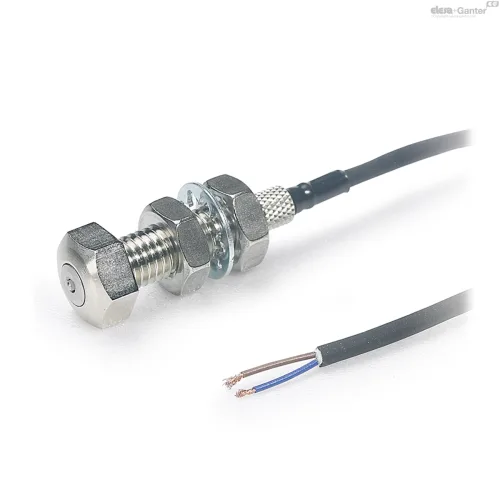

Установочные болты GN 251.2 поставляются с закалённой круглой головкой, которая служит твёрдым концевым упором.
Обычно эти болты устанавливаются с контргайкой.
При контактировании заготовки с головкой болта электрический сигнал передается посредством концевого выключателя.
При помощи гайки с накаткой конечный выключатель может быть установлен и снят без необходимости ослабления установочного болта.
Инструкции по эксплуатации, содержащие важную техническую информацию, прилагаются к каждому установочному болту.
Техническая информация
