Серия GN 251

GN 251

Установочные болты

Установочные болты

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

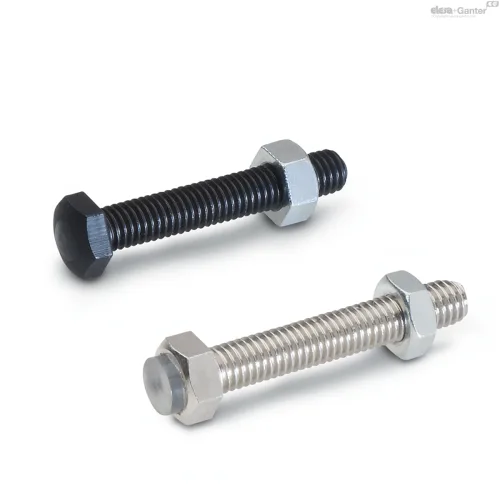

GN 251 — Установочные болты

Схемы

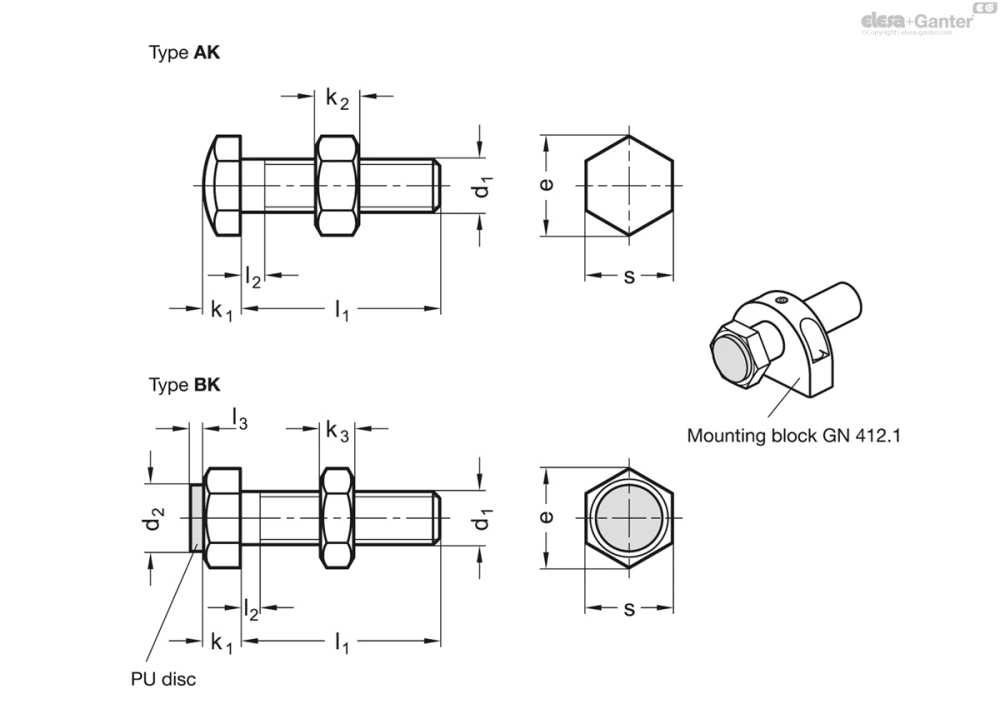

Схема GN 251

GN 251

Таблица моделей — Установочные болты

Артикул
Вес (г) В корзину
GN 251-M3-10-AK M 3 10 - 6.4 2 2.4 - 1.5 - 5.5 1
GN 251-M3-15-AK M 3 15 - 6.4 2 2.4 - 1.5 - 5.5 1
GN 251-M3-20-AK M 3 20 - 6.4 2 2.4 - 1.5 - 5.5 2
GN 251-M3-25-AK M 3 25 - 6.4 2 2.4 - 1.5 - 5.5 2
GN 251-M3-30-AK M 3 30 - 6.4 2 2.4 - 1.5 - 5.5 2
GN 251-M4-10-AK M 4 10 - 8.1 2.8 3.2 - 2.1 - 7 2
GN 251-M4-15-AK M 4 15 - 8.1 2.8 3.2 - 2.1 - 7 3
GN 251-M4-20-AK M 4 20 - 8.1 2.8 3.2 - 2.1 - 7 3
GN 251-M4-25-AK M 4 25 - 8.1 2.8 3.2 - 2.1 - 7 3
GN 251-M4-30-AK M 4 30 - 8.1 2.8 3.2 - 2.1 - 7 4
GN 251-M4-35-AK M 4 35 - 8.1 2.8 3.2 - 2.1 - 7 5
GN 251-M4-40-AK M 4 40 - 8.1 2.8 3.2 - 2.1 - 7 4
GN 251-M5-10-AK M 5 10 - 9.2 3.5 4 - 2.4 - 8 4
GN 251-M5-15-AK M 5 15 - 9.2 3.5 4 - 2.4 - 8 4
GN 251-M5-20-AK M 5 20 - 9.2 3.5 4 - 2.4 - 8 5
GN 251-M5-25-AK M 5 25 - 9.2 3.5 4 - 2.4 - 8 5
GN 251-M5-30-AK M 5 30 - 9.2 3.5 4 - 2.4 - 8 6
GN 251-M5-35-AK M 5 35 - 9.2 3.5 4 - 2.4 - 8 6
GN 251-M5-40-AK M 5 40 - 9.2 3.5 4 - 2.4 - 8 7
GN 251-M5-50-AK M 5 50 - 9.2 3.5 4 - 2.4 - 8 8
GN 251-M6-15-AK M 6 15 - 11.5 4 5 - 3 - 10 7
GN 251-M6-20-AK M 6 20 - 11.5 4 5 - 3 - 10 8
GN 251-M6-25-AK M 6 25 - 11.5 4 5 - 3 - 10 9
GN 251-M6-30-AK M 6 30 - 11.5 4 5 - 3 - 10 10
GN 251-M6-35-AK M 6 35 - 11.5 4 5 - 3 - 10 11
GN 251-M6-40-AK M 6 40 - 11.5 4 5 - 3 - 10 12
GN 251-M6-50-AK M 6 50 - 11.5 4 5 - 3 - 10 13
GN 251-M8-15-AK M 8 15 - 15 5.5 6.5 - 3.7 - 13 15
GN 251-M8-20-AK M 8 20 - 15 5.5 6.5 - 3.7 - 13 16
GN 251-M8-25-AK M 8 25 - 15 5.5 6.5 - 3.7 - 13 18
GN 251-M8-30-AK M 8 30 - 15 5.5 6.5 - 3.7 - 13 20
GN 251-M8-35-AK M 8 35 - 15 5.5 6.5 - 3.7 - 13 20
GN 251-M8-40-AK M 8 40 - 15 5.5 6.5 - 3.7 - 13 23
GN 251-M8-50-AK M 8 50 - 15 5.5 6.5 - 3.7 - 13 26
GN 251-M8-60-AK M 8 60 - 15 5.5 6.5 - 3.7 - 13 28
GN 251-M8-70-AK M 8 70 - 15 5.5 6.5 - 3.7 - 13 32
GN 251-M8-80-AK M 8 80 - 15 5.5 6.5 - 3.7 - 13 35
GN 251-M10-30-AK M 10 30 - 19.6 7 8 - 4.5 - 17 36
GN 251-M10-35-AK M 10 35 - 19.6 7 8 - 4.5 - 17 39
GN 251-M10-40-AK M 10 40 - 19.6 7 8 - 4.5 - 17 41
GN 251-M10-50-AK M 10 50 - 19.6 7 8 - 4.5 - 17 48
GN 251-M10-60-AK M 10 60 - 19.6 7 8 - 4.5 - 17 54
GN 251-M10-70-AK M 10 70 - 19.6 7 8 - 4.5 - 17 56
GN 251-M10-80-AK M 10 80 - 19.6 7 8 - 4.5 - 17 60
GN 251-M12-30-AK M 12 30 - 21.9 8 10 - 5.2 - 19 53
GN 251-M12-35-AK M 12 35 - 21.9 8 10 - 5.2 - 19 56
GN 251-M12-40-AK M 12 40 - 21.9 8 10 - 5.2 - 19 59
GN 251-M12-50-AK M 12 50 - 21.9 8 10 - 5.2 - 19 66
GN 251-M12-60-AK M 12 60 - 21.9 8 10 - 5.2 - 19 74
GN 251-M12-70-AK M 12 70 - 21.9 8 10 - 5.2 - 19 81
GN 251-M12-80-AK M 12 80 - 21.9 8 10 - 5.2 - 19 88
GN 251-M16-50-AK M 16 50 - 27.7 10 13 - 6 - 24 126
GN 251-M16-60-AK M 16 60 - 27.7 10 13 - 6 - 24 140
GN 251-M16-70-AK M 16 70 - 27.7 10 13 - 6 - 24 153
GN 251-M16-80-AK M 16 80 - 27.7 10 13 - 6 - 24 166
GN 251-M4-15-BK M 4 15 5 8.1 2.8 - 2.4 2.1 1.5 7 3
GN 251-M4-20-BK M 4 20 5 8.1 2.8 - 2.4 2.1 1.5 7 3
GN 251-M4-25-BK M 4 25 5 8.1 2.8 - 2.4 2.1 1.5 7 4
GN 251-M4-30-BK M 4 30 5 8.1 2.8 - 2.4 2.1 1.5 7 4
GN 251-M4-35-BK M 4 35 5 8.1 2.8 - 2.4 2.1 1.5 7 4
GN 251-M4-40-BK M 4 40 5 8.1 2.8 - 2.4 2.1 1.5 7 5
GN 251-M5-15-BK M 5 15 6 9.2 3.5 - 3.2 2.4 1.5 8 4
GN 251-M5-20-BK M 5 20 6 9.2 3.5 - 3.2 2.4 1.5 8 5
GN 251-M5-25-BK M 5 25 6 9.2 3.5 - 3.2 2.4 1.5 8 5
GN 251-M5-30-BK M 5 30 6 9.2 3.5 - 3.2 2.4 1.5 8 6
GN 251-M5-35-BK M 5 35 6 9.2 3.5 - 3.2 2.4 1.5 8 62
GN 251-M5-40-BK M 5 40 6 9.2 3.5 - 3.2 2.4 1.5 8 7
GN 251-M6-20-BK M 6 20 8 11.5 4 - 3.6 3 2 10 7
GN 251-M6-25-BK M 6 25 8 11.5 4 - 3.6 3 2 10 8
GN 251-M6-30-BK M 6 30 8 11.5 4 - 3.6 3 2 10 9
GN 251-M6-35-BK M 6 35 8 11.5 4 - 3.6 3 2 10 10
GN 251-M6-40-BK M 6 40 8 11.5 4 - 3.6 3 2 10 11
GN 251-M6-45-BK M 6 45 8 11.5 4 - 3.6 3 2 10 12
GN 251-M6-50-BK M 6 50 8 11.5 4 - 3.6 3 2 10 12
GN 251-M8-20-BK M 8 20 10 15 5.5 - 5 3.7 2 13 15
GN 251-M8-25-BK M 8 25 10 15 5.5 - 5 3.7 2 13 17
GN 251-M8-30-BK M 8 30 10 15 5.5 - 5 3.7 2 13 18
GN 251-M8-35-BK M 8 35 10 15 5.5 - 5 3.7 2 13 20
GN 251-M8-40-BK M 8 40 10 15 5.5 - 5 3.7 2 13 22
GN 251-M8-45-BK M 8 45 10 15 5.5 - 5 3.7 2 13 23
GN 251-M8-50-BK M 8 50 10 15 5.5 - 5 3.7 2 13 24
GN 251-M10-20-BK M 10 20 13 19.6 7 - 6 4.5 2 17 29
GN 251-M10-25-BK M 10 25 13 19.6 7 - 6 4.5 2 17 32
GN 251-M10-30-BK M 10 30 13 19.6 7 - 6 4.5 2 17 34
GN 251-M10-35-BK M 10 35 13 19.6 7 - 6 4.5 2 17 36
GN 251-M10-40-BK M 10 40 13 19.6 7 - 6 4.5 2 17 39
GN 251-M10-45-BK M 10 45 13 19.6 7 - 6 4.5 2 17 42
GN 251-M10-50-BK M 10 50 13 19.6 7 - 6 4.5 2 17 44
3D-модель Технические данные (PDF)

Характеристики

Types

  • Тип AK: Установочная поверхность с закруглённым концом, закалённая
  • Тип BK: Установочная поверхность с полиуретановым диском

Винт

Сталь, класс разрывной прочности 5.8

Тип AK

чернение

Монтажная поверхность, закалённая (HRC 45)

Тип BK

никелирование

Полиуретановый диск, твёрдость по Шору 90

Шестигранная гайка

Оцинкованная сталь, пассивация

Информация

Установочные болты GN 251 производятся с закалённой и округлой головкой, которая может использоваться в качестве опоры или упора.

Вариант исполнения с полиуретановым диском (Тип BK) применяется в качестве амортизирующего элемента или как защита для чувствительных поверхностей.

Техническая информация
