Серия GN 23i
GN 23i-D
Автоматические соединители
Сталь, для алюминиевых профилей (i-модульная система), соединение под прямым углом с одинарной или двойной Т-образной гайкой или
С 2 винтами и двойной Т-образной гайкой
Исполнения серии GN 23i
GN 23i-D
Автоматические соединители
Сталь, для алюминиевых профилей (i-модульная система), соединение под прямым углом с одинарной или двойной Т-образной гайкой или
GN 23i-R
Автоматические соединители
Сталь, для алюминиевых профилей (i-модульная система), соединение под прямым углом с одинарной или двойной Т-образной гайкой или
GN 23i-S
Автоматические соединители
Сталь, для алюминиевых профилей (i-модульная система), соединение под прямым углом с одинарной или двойной Т-образной гайкой или
Изображения

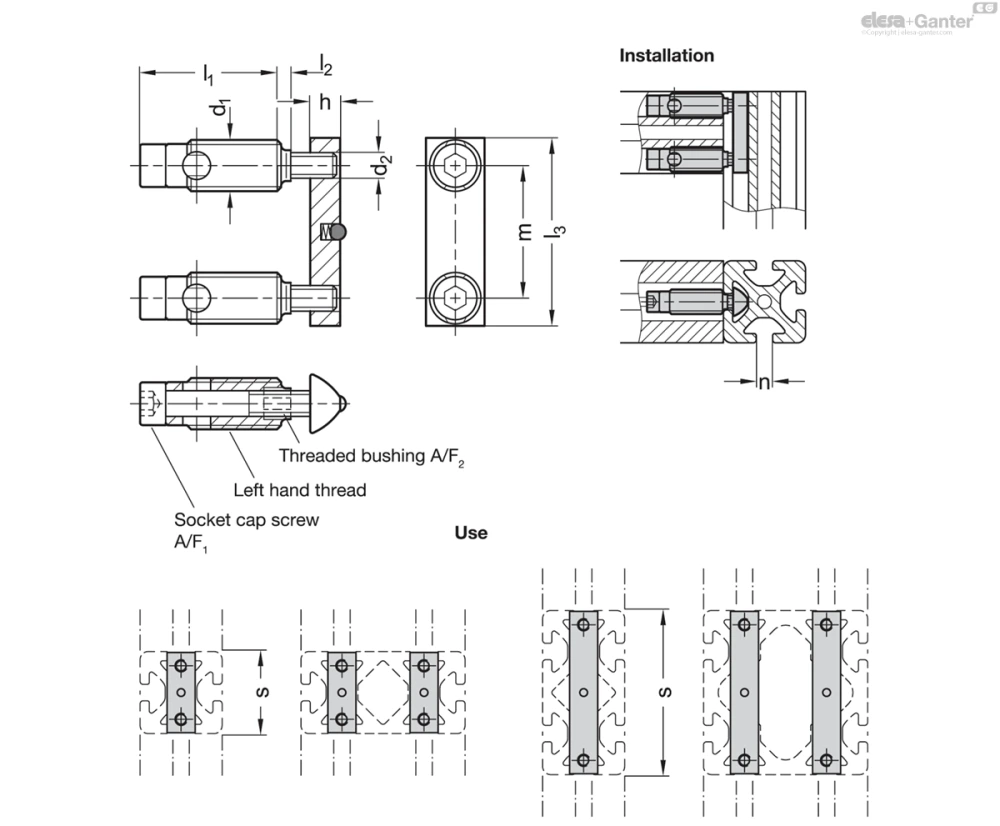

Схемы
GN 23i-D
Таблица моделей — Автоматические соединители
| Артикул |
|
|
Связка Шт. |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 23i-306S-D-SZ-2 | 30 | 6 | 2 | S 10 | M 5 | 7 | 32 | - | 28 | 17 | 4 | 5 | 8 | 76 | |
| GN 23i-408S-D-SZ-2 | 40 | 8 | 2 | S 10 | M 5 | 6 | 32 | - | 36 | 24 | 5 | 6 | 14 | 119 | |
| GN 23i-606S-D-SZ-2 | 60 | 6 | 2 | S 10 | M 5 | 7 | 32 | - | 58 | 47 | 4 | 5 | 8 | 96 | |
| GN 23i-808S-D-SZ-2 | 80 | 8 | 2 | S 12 | M 6 | 7 | 34.5 | 2.5 | 76 | 64 | 5 | 6 | 14 | 340 |
Характеристики
Тип профилей
- Тип S: тяжёлый
Обозначение
- R: соединение под прямым углом
- D: с 2 винтами и двойной Т-образной гайкой
- S: соединение с торцевой поверхностью
Сталь
С голубой пассивацией SZ
Информация
Автоматические соединители GN 23i (Обозначение R) скрепляют вместе алюминиевые профили под прямым углом. Механическая обработка профиля не является необходимой. Соединение может быть свободно расположенным и перемещаться по пазу.
Автоматические соединители GN 23i (обозначение D) скрепляют вместе алюминиевые профили под прямым углом и обеспечивают их защиту от скручивания. Механическая обработка профиля не является необходимой. Соединение может быть свободно расположенным и перемещаться по пазу.
Автоматические соединители GN 23i (Обозначение S) скрепляют вместе алюминиевые профили на торцевых поверхностях, чтобы распрямить их, обеспечивая их защиту от скручивания. Механическая обработка профиля не является необходимой.
Для сборки сначала вставьте винт с головкой под торцевой ключ в паз, затем ввинтите слегка смазанные резьбовые втулки. Возможно образование незначительных заусенцев. Автоматические соединители используются в парах друг против друга. Если в пазу используются панели, они должны быть надлежащим образом углублены.
Автоматические соединители поставляются в связках. В таблице представлено количество профилей в связке.
Инструкции по монтажу
Вопрос о продукции
Спросите о серии GN 23i-D — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
