Серия GN 23b

GN 23b-S

Автоматические соединители

Сталь, для алюминиевых профилей (b-модульная система), соединение под прямым углом или с торцевой поверхностью

Соединение с торцевой поверхностью

Таблица (PDF)

Исполнения серии GN 23b

GN 23b-R

Автоматические соединители

GN 23b-S

Автоматические соединители

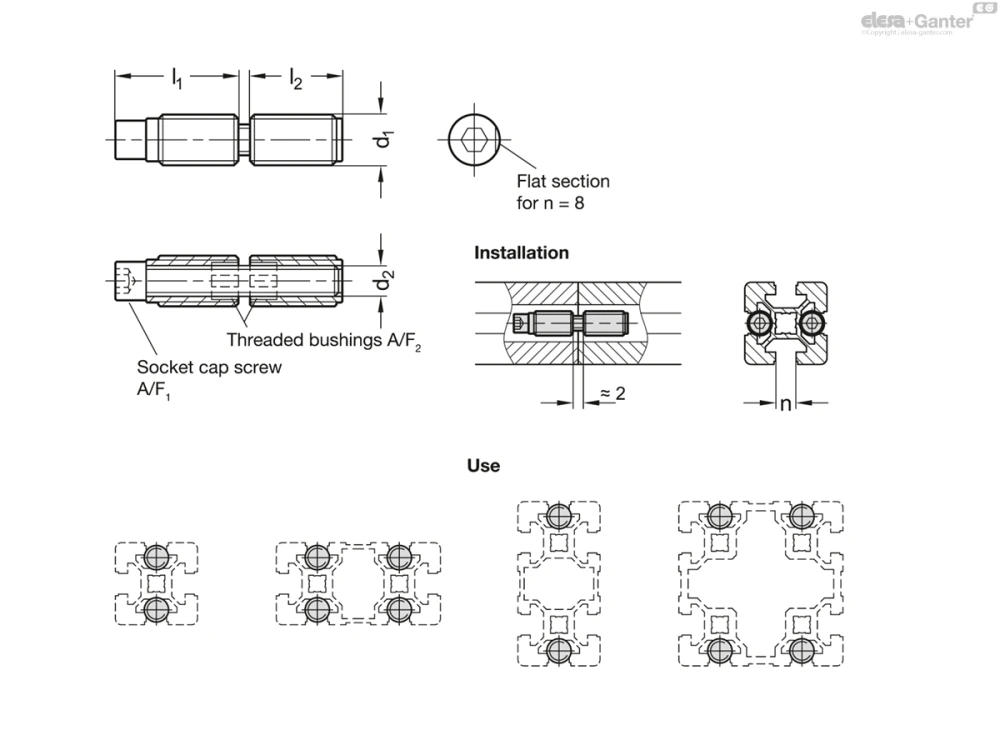

GN 23b-S

Таблица моделей — Автоматические соединители

Артикул	n	Связка Шт.	d_1Self-forming thread	d₂	l₁	l₂	A/F 1	A/F 2	Вес (г)
GN 23b-8S-S-SZ-4	8	4	S 11	M 6	32	26	5	T40	108
GN 23b-10L-S-SZ-4	10	4	S 13	M 8	36	26	6	T50	176
GN 23b-10S-S-SZ-4	10	4	S 12	M 8	36	26	6	T50	144

3D-модель Технические данные (PDF)

Характеристики

Типы профилей

Тип L: лёгкий

Тип S: тяжёлый

Обозначение

R: соединение под прямым углом

S: соединение с торцевой поверхностью

Оцинкованная сталь, с голубой пассивацией SZ

Информация

Автоматические соединители GN 23b (Обозначение R) скрепляют вместе алюминиевые профили под прямым углом. Соединение может быть свободно расположенным и перемещаться по пазу. Автоматические соединители GN 23b (Обозначение S) скрепляют вместе алюминиевые профили на торцевых поверхностях, чтобы распрямить их, обеспечивая их защиту от скручивания. Механическая обработка профиля не является необходимой.

Для сборки сначала вставьте винт с головкой под торцевой ключ в паз, затем ввинтите слегка смазанные резьбовые втулки. Возможно образование незначительных заусенцев. Автоматические соединители используются в парах друг против друга. Если в пазу используются панели, они должны быть надлежащим образом углублены.

Автоматические соединители поставляются в связках. В таблице представлено количество профилей в связке.
