Серия GN 237-extended
GN 237-ZD-C-SW-HE
Петли
Цинк, литьё под давлением/нержавеющая сталь, с горизонтальным удлинением
Zinc Die Casting, Type C, Black, Horizontally Elongated
Исполнения серии GN 237-extended
GN 237-NI-A-GS-HE
Петли
Цинк, литьё под давлением/нержавеющая сталь, с горизонтальным удлинением
GN 237-NI-A-GS-VE
Петли
Цинк, литьё под давлением/нержавеющая сталь, с горизонтальным удлинением
GN 237-ZD-A-SR-HE
Петли
Цинк, литьё под давлением/нержавеющая сталь, с горизонтальным удлинением
GN 237-ZD-A-SR-VE
Петли
Цинк, литьё под давлением/нержавеющая сталь, с горизонтальным удлинением
GN 237-ZD-A-SW-HE
Петли
Цинк, литьё под давлением/нержавеющая сталь, с горизонтальным удлинением
GN 237-ZD-A-SW-VE
Петли
Цинк, литьё под давлением/нержавеющая сталь, с горизонтальным удлинением
GN 237-ZD-C-SR-HE
Петли
Цинк, литьё под давлением/нержавеющая сталь, с горизонтальным удлинением
GN 237-ZD-C-SR-VE
Петли
Цинк, литьё под давлением/нержавеющая сталь, с горизонтальным удлинением
GN 237-ZD-C-SW-HE
Петли
Цинк, литьё под давлением/нержавеющая сталь, с горизонтальным удлинением
GN 237-ZD-C-SW-VE
Петли
Цинк, литьё под давлением/нержавеющая сталь, с горизонтальным удлинением
Изображения

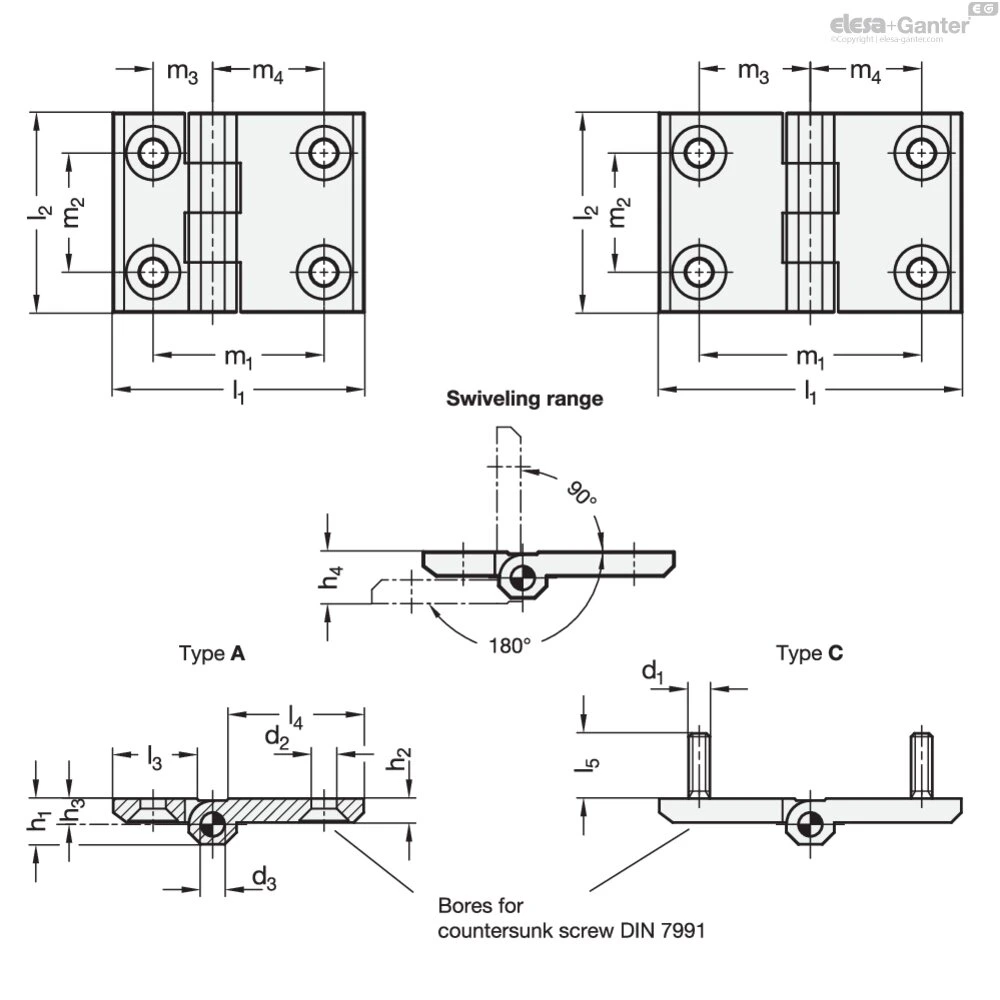

Схемы
GN 237-ZD-C-SW-HE
Таблица моделей — Петли
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 237-ZD-63-50-C-SW | 63 | 50 | M 6 | 6 | 11.5 | 6 | 6.5 | 13 | 18.5 | 31.5 | 12 | 43 | 30 | 15 | 28 | 120 | |
| GN 237-ZD-76-50-C-SW | 76 | 50 | M 6 | 6 | 11.5 | 6 | 6.5 | 13 | 31.5 | 31.5 | 12 | 56 | 30 | 28 | 28 | 139 | |
| GN 237-ZD-90-60-C-SW | 90 | 60 | M 8 | 8 | 15 | 8 | 8.5 | 17 | 21.5 | 51.5 | 14 | 63 | 36 | 18 | 45 | 272 | |
| GN 237-ZD-120-60-C-SW | 120 | 60 | M 8 | 8 | 15 | 8 | 8.5 | 17 | 51.5 | 51.5 | 14 | 90 | 36 | 45 | 45 | 362 |
Specification
Types
- Type A: 2x2 bores for countersunk screws (horizontally elongated), 2x3 bores for countersunk screws (vertically elongated)
- Type C: 2x2 threaded studs (horizontally elongated), 2x3 threaded studs (vertically elongated)
Hinge leafs
- Zinc die casting ZD
- Powder coated
- Black, RAL 9005, textured finish SW
- Silver, RAL 9006, textured finish SR
- Stainless steel AISI CF-8 NI (only type A)
- Matte shot-blasted finish GS
Pin
- Stainless steel AISI 303 for ZD
- Stainless steel AISI 316Ti for NI
- For l1 = 50 / 60 / 80 lubricated
Threaded stud (type C)
- Stainless steel AISI 316 (horizontally elongated)
- Stainless steel AISI 304 for ZD (vertically elongated)
- Stainless steel AISI CF-8 for NI casted „in one piece“ (vertically elongated)
Information
Hinges GN 237 with horizontally elongated hinge leafs are made in a compact and sturdy design. They are used when larger spacings are required for the attachment bore holes. Hinges GN 237 with vertically elongated hinge leafs are made in a compact and sturdy design and require little space on the sides. They are used when a greater load capacity and better transmission of force to the surrounding structure is required. Type C hinges with threaded studs are shrouded and fastened from the rear side to prevent vandalism.
Technical information
