Серия GN 237
GN 237-NI
Петли
Литьё из цинка под давлением/нержавеющая сталь/алюминий
Нержавеющая сталь
Исполнения серии GN 237
Изображения

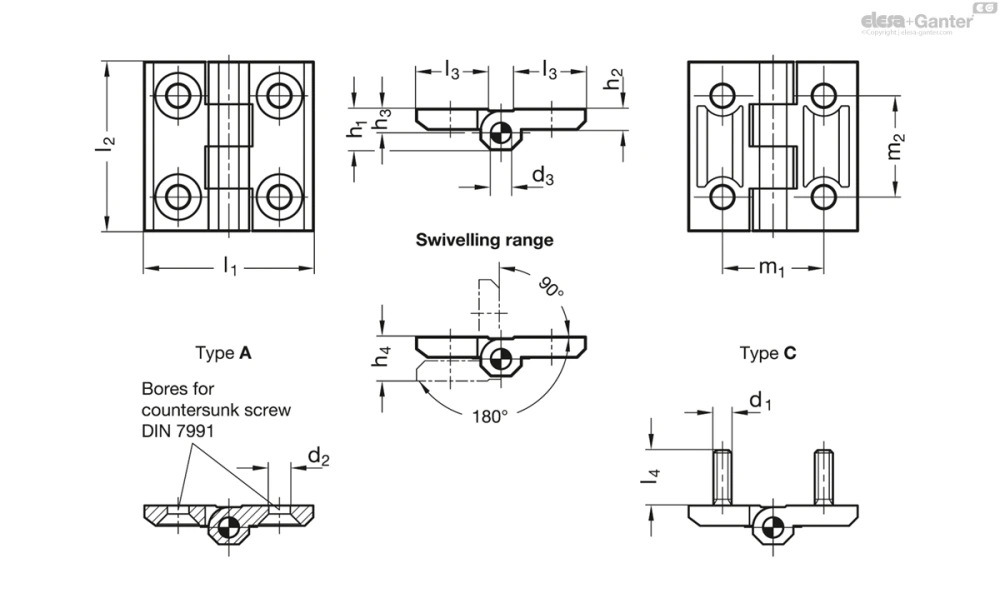

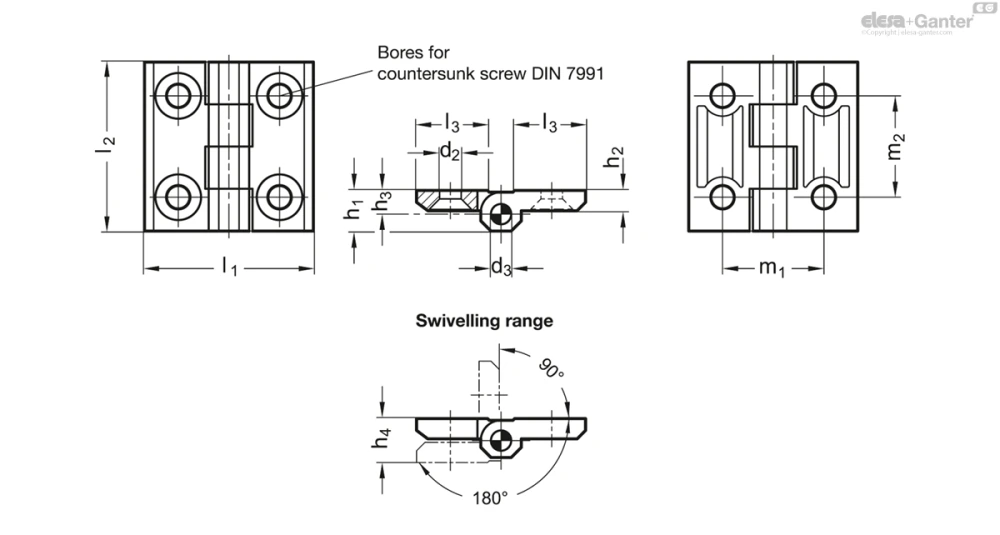

Схемы
GN 237-NI
Таблица моделей — Петли
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 237-NI-30-30-A-GS | 30 | 30 | - | 4.3 | 3 | 7.5 | 4 | 4.3 | 8.6 | 10.7 | - | 18 | 18 | 25 | |
| GN 237-NI-40-40-A-GS | 40 | 40 | - | 5.3 | 4 | 9 | 5 | 5.5 | 11 | 16 | - | 25 | 25 | 57 | |
| GN 237-NI-40-40-C-GS | 40 | 40 | M5 | - | 4 | 9 | 5 | 5.5 | 11 | 16 | 11 | 25 | 25 | 69 | |
| GN 237-NI-50-50-A-GS | 50 | 50 | - | 6.4 | 6 | 11.5 | 6 | 6.5 | 13 | 21 | - | 30 | 30 | 108 | |
| GN 237-NI-50-50-C-GS | 50 | 50 | M6 | - | 6 | 11.5 | 6 | 6.5 | 13 | 21 | 13 | 30 | 30 | 129 | |
| GN 237-NI-60-60-A-GS | 60 | 60 | - | 8.3 | 8 | 15 | 8 | 8.5 | 17 | 26 | - | 36 | 36 | 205 | |
| GN 237-NI-60-60-C-GS | 60 | 60 | M8 | - | 8 | 15 | 8 | 8.5 | 17 | 26 | 17 | 36 | 36 | 240 |
Характеристики
Типы
- Тип A: отверстия 2x2 для винтов с потайной головкой
- Тип C: резьбовые стержни 2x2
Вариант исполнения из цинка, отлитого под давлением
Литьё из цинка под давлением ZD
с пластиковым покрытием
- черный цвет, RAL 9005, текстурированная отделка SW
- серебристый цвет, RAL 9006, текстурированная отделка SR
- хромирование CR
Ось, нержавеющая сталь AISI 303
Резьбовой стержень (тип C), нержавеющая сталь AISI 316
Вариант исполнения из нержавеющей стали
- AISI CF-8 NI
- Немецкий материал № 1.4408 A4
- матовая отделка, дробеструйная обработка GS
Ось, нержавеющая сталь AISI 316Ti
Резьбовой стержень (тип C), нержавеющая сталь AISI 316 для вариантов из цинка и алюминия, нержавеющая сталь AISI CF-8, литая «в одну деталь»
Вариант исполнения из алюминия
Алюминий AL
анодированное покрытие, естественный цвет EL
Ось, нержавеющая сталь AISI 316Ti
Резьбовой стержень (тип C), нержавеющая сталь AISI 316
Информация
Петли GN 237 отличаются компактной и прочной конструкцией. Подбор различных материалов и поверхностей в сочетании с двумя вариантами монтажа позволяет использовать эти петли во многих специфических сферах применения.
Техническая информация
Вопрос о продукции
Спросите о серии GN 237-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
