Серия GN 237.3-elongated

GN 237.3-NI-A

Особо прочные петли

Нержавеющая сталь, с повышенной прочностью, с горизонтальным удлинением / для особо агрессивных сред (A4)

Повышенная прочность, потайные отверстия для винтов.

Таблица (PDF)

Исполнения серии GN 237.3-elongated

GN 237.3-A4-A

Особо прочные петли

Нержавеющая сталь, с повышенной прочностью, с горизонтальным удлинением / для особо агрессивных сред (A4)

GN 237.3-A4-B

Особо прочные петли

Нержавеющая сталь, с повышенной прочностью, с горизонтальным удлинением / для особо агрессивных сред (A4)

GN 237.3-NI-A

Особо прочные петли

Нержавеющая сталь, с повышенной прочностью, с горизонтальным удлинением / для особо агрессивных сред (A4)

GN 237.3-NI-B

Особо прочные петли

Нержавеющая сталь, с повышенной прочностью, с горизонтальным удлинением / для особо агрессивных сред (A4)

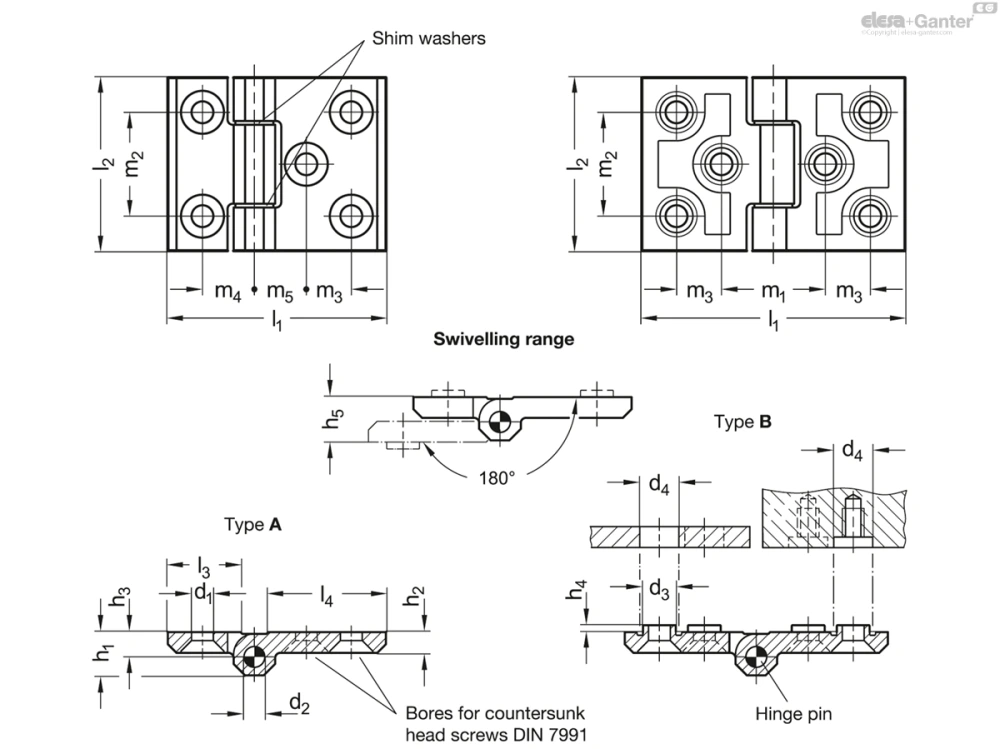

GN 237.3-NI-A

Таблица моделей — Особо прочные петли

Артикул	l_1elongated onone side	l_1elongated onboth sides	l₂	d₁	d₂	d₃	d₄+0.5	h₁	h₂	h₃	h₄	h₅	l₃	l₄	m₁	m₂	m₃	m₄	m₅	Вес (г)
GN 237.3-NI-63-50-A-GS	63	-	50	6.3	6	9.5	10	12.5	6	6.5	2	13	21	34	-	30	13	15	15	140
GN 237.3-NI-63-50-A-SW	63	-	50	6.3	6	9.5	10	12.5	6	6.5	2	13	21	34	-	30	13	15	15	140
GN 237.3-NI-76-50-A-GS	-	76	50	6.3	6	9.5	10	12.5	6	6.5	2	13	34	34	30	30	13	-	-	166
GN 237.3-NI-76-50-A-SW	-	76	50	6.3	6	9.5	10	12.5	6	6.5	2	13	34	34	30	30	13	-	-	166
GN 237.3-NI-90-60-A-GS	90	-	60	8.3	8	12.5	13	16	8	8.5	3	17	25.5	56	-	36	22.5	18	22.5	316
GN 237.3-NI-90-60-A-SW	90	-	60	8.3	8	12.5	13	16	8	8.5	3	17	25.5	56	-	36	22.5	18	22.5	316
GN 237.3-NI-120-60-A-GS	-	120	60	8.3	8	12.5	13	16	8	8.5	3	17	56	56	45	36	22.5	-	-	410
GN 237.3-NI-120-60-A-SW	-	120	60	8.3	8	12.5	13	16	8	8.5	3	17	56	56	45	36	22.5	-	-	410
GN 237.3-NI-120-80-A-GS	120	-	80	10.3	10	14.5	15	20	10	10.5	4	21	36	75	-	50	30	25	30	701
GN 237.3-NI-120-80-A-SW	120	-	80	10.3	10	14.5	15	20	10	10.5	4	21	36	75	-	50	30	25	30	701
GN 237.3-NI-160-80-A-GS	-	160	80	10.3	10	14.5	15	20	10	10.5	4	21	75	75	60	50	30	-	-	915
GN 237.3-NI-160-80-A-SW	-	160	80	10.3	10	14.5	15	20	10	10.5	4	21	75	75	60	50	30	-	-	915

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: с отверстиями для винтов с потайной головкой
Тип B: с отверстиями для винтов с потайной головкой и центрирующими креплениями

Вариант исполнения NI

Крылья петли

Нержавеющая сталь, Немецкий материал № 1.4405

Мартенсит (C1)

Матовые, дробеструйной обработки GS

С пластиковым покрытием

черный цвет, RAL 9005, фактурная отделка поверхности SW

Петлевой штифт

Нержавеющая сталь AISI 440B

закалённый

смазан специальной смазкой

Регулировочные шайбы

Нержавеющая сталь AISI 301

смазан специальной смазкой

Вариант исполнения A4

Крылья петли

Нержавеющая сталь AISI 316 A4

Матовые, дробеструйной обработки GS

Петлевой штифт

Нержавеющая сталь AISI 318LN

никелирование

Специальная смазка, соответствие требованиям FDA, класс H1

Регулировочные шайбы

Нержавеющая сталь AISI 316Ti

Специальная смазка, соответствие требованиям FDA, класс H1

Информация

Прочные петли из нержавеющей стали GN 237.3 с горизонтальным удлинением созданы для использования в сложных условиях. Точки присоединения с более широкой расстановкой и большее количество монтажных отверстий обеспечивают более эффективное направление усилия на монтажную поверхность. Включают в себя петлевые стержни, позволяющие использовать петли в условиях сильных вибраций и ударов.

Материал крыльев петель является (Вариант исполнения NI) очень прочным и благодаря конструкции из мартенсита подходит для использования в агрессивных внешних средах, хоть и с определёнными ограничениями. Благодаря используемому материалу (Вариант исполнения A4) особо прочные петли могут также применяться в особо агрессивных средах. Вероятность износа сведена к минимуму за счет эффективного трения совмещенных частей петли и смазки.

Петля типа B оснащена центрирующими креплениями, которые предотвращают горизонтальное смещение под воздействием высоких нагрузок и защищают монтажные винты от чрезмерного поперечного усилия.
