Серия GN 237.3

GN 237.3-NI

Особо прочные петли

Нержавеющая сталь, с повышенной прочностью / для особо агрессивных сред (A4)

с повышенной прочностью

Таблица (PDF)

Исполнения серии GN 237.3

GN 237.3-A4

Особо прочные петли

Нержавеющая сталь, с повышенной прочностью / для особо агрессивных сред (A4)

GN 237.3-NI

Особо прочные петли

Нержавеющая сталь, с повышенной прочностью / для особо агрессивных сред (A4)

GN 237.3-NI

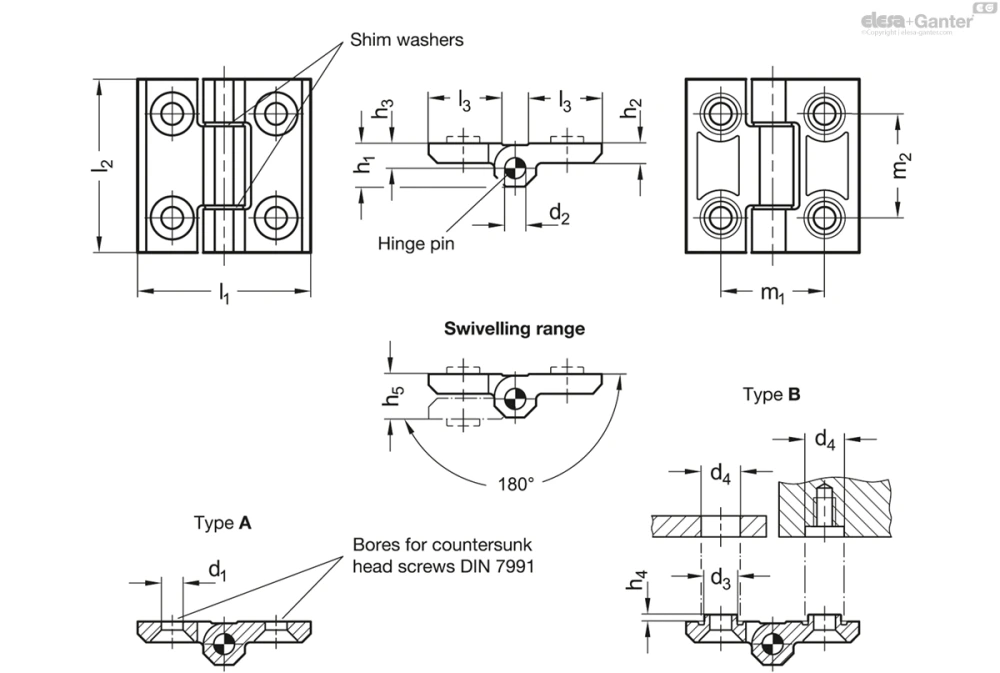

Таблица моделей — Особо прочные петли

Артикул	l₁	l₂	d₁	d₂	d₃	d₄+0.5	h₁	h₂	h₃	h₄	h₅	l₃	m₁	m₂	Вес (г)
GN 237.3-NI-50-50-A-GS	50	50	6.3	6	9.5	10	12.5	6	6.5	2	13	21	30	30	112
GN 237.3-NI-50-50-B-GS	50	50	6.3	6	9.5	10	12.5	6	6.5	2	13	21	30	30	116
GN 237.3-NI-50-50-A-SW	50	50	6.3	6	9.5	10	12.5	6	6.5	2	13	21	30	30	112
GN 237.3-NI-50-50-B-SW	50	50	6.3	6	9.5	10	12.5	6	6.5	2	13	21	30	30	116
GN 237.3-NI-60-60-A-GS	60	60	8.3	8	12.5	13	16	8	8.5	3	17	25.5	36	36	210
GN 237.3-NI-60-60-B-GS	60	60	8.3	8	12.5	13	16	8	8.5	3	17	25.5	36	36	220
GN 237.3-NI-60-60-A-SW	60	60	8.3	8	12.5	13	16	8	8.5	3	17	25.5	36	36	210
GN 237.3-NI-60-60-B-SW	60	60	8.3	8	12.5	13	16	8	8.5	3	17	25.5	36	36	220
GN 237.3-NI-80-80-A-GS	80	80	10.3	10	14.5	15	20	10	10.5	4	21	36	50	50	468
GN 237.3-NI-80-80-B-GS	80	80	10.3	10	14.5	15	20	10	10.5	4	21	36	50	50	495
GN 237.3-NI-80-80-A-SW	80	80	10.3	10	14.5	15	20	10	10.5	4	21	36	50	50	468
GN 237.3-NI-80-80-B-SW	80	80	10.3	10	14.5	15	20	10	10.5	4	21	36	50	50	495

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: с отверстиями для винтов с потайной головкой
Тип B: с отверстиями для винтов с потайной головкой и центрирующими креплениями

Вариант исполнения NI

Крылья петли

Нержавеющая сталь, Немецкий материал № 1.4405

Мартенсит (C1)

Матовые, дробеструйной обработки GS

С пластиковым покрытием

черный цвет, RAL 9005, фактурная отделка поверхности SW

Петлевой штифт

Нержавеющая сталь AISI 440B

закалённый

смазан специальной смазкой

Регулировочные шайбы

Нержавеющая сталь AISI 301

смазан специальной смазкой

Вариант исполнения A4

Крылья петли

Нержавеющая сталь AISI 316 A4

Матовые, дробеструйной обработки GS

Петлевой штифт

Нержавеющая сталь AISI 318LN

никелирование

Специальная смазка, соответствие требованиям FDA, класс H1

Регулировочные шайбы

Нержавеющая сталь AISI 316Ti

Специальная смазка, соответствие требованиям FDA, класс H1

Информация

Особо прочные петли GN 237.3 созданы для использования в сложных условиях и отличаются компактной конструкцией. Включают в себя петлевые стержни, позволяющие использовать петли в условиях сильных вибраций и ударов.

Материал крыльев петель является (Вариант исполнения NI) очень прочным и благодаря конструкции из мартенсита подходит для использования в агрессивных внешних средах, хоть и с определёнными ограничениями. Благодаря используемому материалу (Вариант исполнения A4) особо прочные петли могут также применяться в особо агрессивных средах. Вероятность износа сведена к минимуму за счет эффективного трения совмещенных частей петли и смазки.

Петля типа B оснащена центрирующими креплениями, которые предотвращают горизонтальное смещение под воздействием высоких нагрузок и защищают монтажные винты от чрезмерного поперечного усилия.
