Серия GN 2291
GN 2291
Крылья петли
для алюминиевых профилей / панельных элементов
Крылья петли
Изображения

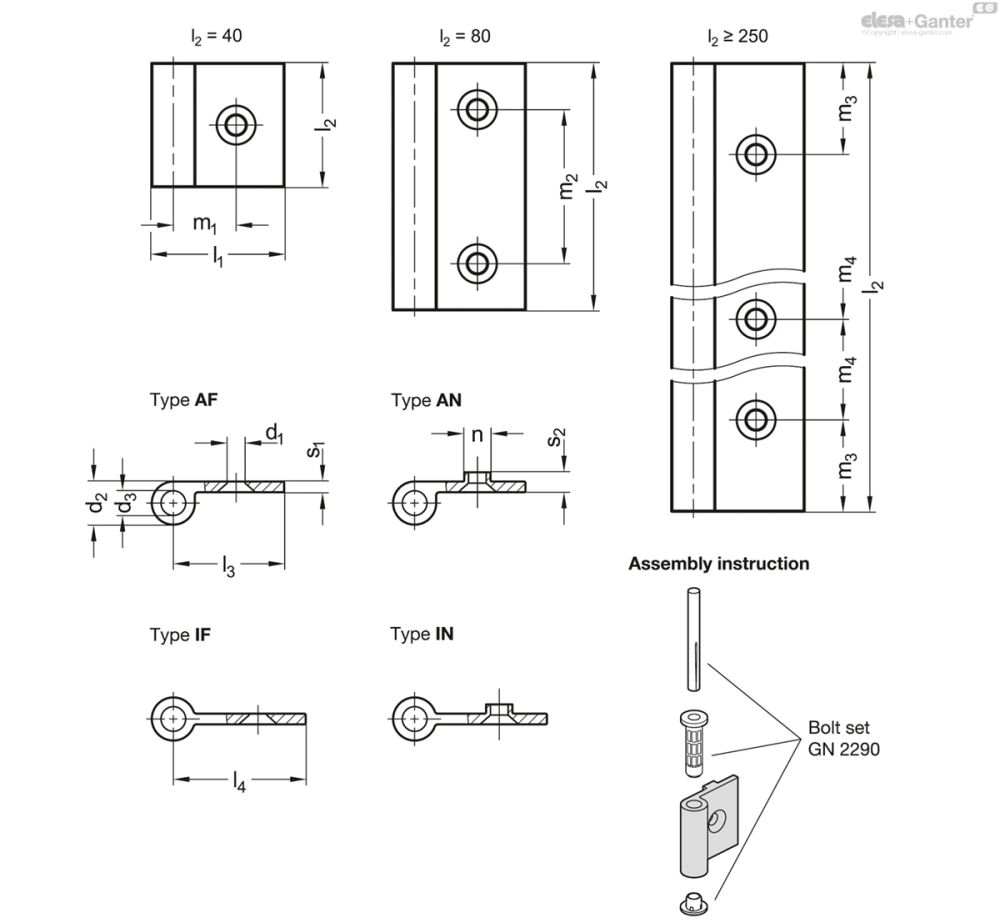

Схемы
GN 2291
Таблица моделей — Крылья петли
| Артикул |
|
|
|
d1 | d2 | d3 |
|
|
|
|
|
|
s1 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 2291-43-40-AN-A-EL | - | 43 | 40 | 6.6 | 14 | 8 | 36 | 20.4 | - | - | - | 8 | 3.5 | 6.5 | 26 | |
| GN 2291-43-40-AN-C-EL | - | 43 | 40 | 6.6 | 14 | 8 | 36 | 20.4 | - | - | - | 8 | 3.5 | 6.5 | 26 | |
| GN 2291-43-80-AN-A-EL | - | 43 | 80 | 6.6 | 14 | 8 | 36 | 20.4 | 50 | - | - | 8 | 3.5 | 6.5 | 52 | |
| GN 2291-43-80-AN-C-EL | - | 43 | 80 | 6.6 | 14 | 8 | 36 | 20.4 | 50 | - | - | 8 | 3.5 | 6.5 | 52 | |
| GN 2291-43-40-AF-A-EL | - | 43 | 40 | 6.6 | 14 | 8 | 36 | 20.4 | - | - | - | - | 3.5 | - | 23 | |
| GN 2291-43-40-AF-C-EL | - | 43 | 40 | 6.6 | 14 | 8 | 36 | 20.4 | - | - | - | - | 3.5 | - | 23 | |
| GN 2291-43-80-AF-A-EL | - | 43 | 80 | 6.6 | 14 | 8 | 36 | 20.4 | 50 | - | - | - | 3.5 | - | 47 | |
| GN 2291-43-80-AF-C-EL | - | 43 | 80 | 6.6 | 14 | 8 | 36 | 20.4 | 50 | - | - | - | 3.5 | - | 47 | |
| GN 2291-43-250-AF-A-EL | - | 43 | 250 | 6.6 | 14 | 8 | 36 | 20.4 | - | 50 | 150 | - | 3.5 | - | 146 | |
| GN 2291-43-250-AF-C-EL | - | 43 | 250 | 6.6 | 14 | 8 | 36 | 20.4 | - | 50 | 150 | - | 3.5 | - | 146 | |
| GN 2291-43-400-AF-A-EL | - | 43 | 400 | 6.6 | 14 | 8 | 36 | 20.4 | - | 50 | 150 | - | 3.5 | - | 233 | |
| GN 2291-43-400-AF-C-EL | - | 43 | 400 | 6.6 | 14 | 8 | 36 | 20.4 | - | 50 | 150 | - | 3.5 | - | 233 | |
| GN 2291-50-40-IF-A-EL | 43 | 50 | 40 | 6.6 | 14 | 8 | - | 27.5 | - | - | - | - | 3.5 | - | 25 | |
| GN 2291-50-40-IF-C-EL | 43 | 50 | 40 | 6.6 | 14 | 8 | - | 27.5 | - | - | - | - | 3.5 | - | 25 | |
| GN 2291-50-80-IF-A-EL | 43 | 50 | 80 | 6.6 | 14 | 8 | - | 27.5 | 50 | - | - | - | 3.5 | - | 50 | |
| GN 2291-50-80-IF-C-EL | 43 | 50 | 80 | 6.6 | 14 | 8 | - | 27.5 | 50 | - | - | - | 3.5 | - | 50 | |
| GN 2291-50-250-IF-A-EL | 43 | 50 | 250 | 6.6 | 14 | 8 | - | 27.5 | - | 50 | 150 | - | 3.5 | - | 155 | |
| GN 2291-50-250-IF-C-EL | 43 | 50 | 250 | 6.6 | 14 | 8 | - | 27.5 | - | 50 | 150 | - | 3.5 | - | 155 | |
| GN 2291-50-400-IF-A-EL | 43 | 50 | 400 | 6.6 | 14 | 8 | - | 27.5 | - | 50 | 150 | - | 3.5 | - | 249 | |
| GN 2291-50-400-IF-C-EL | 43 | 50 | 400 | 6.6 | 14 | 8 | - | 27.5 | - | 50 | 150 | - | 3.5 | - | 249 | |
| GN 2291-50-40-IN-A-EL | 43 | 50 | 40 | 6.6 | 14 | 8 | - | 27.5 | - | - | - | 8 | 3.5 | 6.5 | 27 | |
| GN 2291-50-40-IN-C-EL | 43 | 50 | 40 | 6.6 | 14 | 8 | - | 27.5 | - | - | - | 8 | 3.5 | 6.5 | 27 | |
| GN 2291-50-80-IN-A-EL | 43 | 50 | 80 | 6.6 | 14 | 8 | - | 27.5 | 50 | - | - | 8 | 3.5 | 6.5 | 55 | |
| GN 2291-50-80-IN-C-EL | 43 | 50 | 80 | 6.6 | 14 | 8 | - | 27.5 | 50 | - | - | 8 | 3.5 | 6.5 | 55 |
Характеристики
Типы
- Тип AF: наружное крыло петли
- Тип AN: наружное крыло петли, с направляющим шагом
- Тип IF: внутреннее крыло петли
- Тип IN: внутреннее крыло петли, с направляющим шагом
Идентификационный номер
- № A: без отверстий
- № C: с раззенкованными отверстиями
Aluminum EL
анодирование, естественный цвет
Информация
Петли GN 2291 могут использоваться вместе с GN 2290 комплектами болтов в отдельных вариантах исполнения петель.
При длине крыла петли l2 ≥ 250 мм можно подобрать индивидуальные значения длины укорачивая крыло петли, учитывая запас на расстояние между отверстиями.
Аксессуары
Комплекты болтов GN 2290
По запросу
- другие значения длины и расстояния между отверстиями
- другие варианты отделки
Информация по установке
левосторонние / правосторонние петли
Правосторонние или левосторонние петли можно создать путём задания направления, в котором втулки подшипников вставляются в крыло петли.
Монтаж на дверных рамах
Для монтажа съёмной двери требуется прикрепить два шарнира одинакового типа к раме двери.
Если не предполагается, что дверь будет съёмной, она должна быть установлена как минимум с одной правосторонней петлей и как минимум с одной левосторонней петлей.
Монтаж
1. Расположите втулку подшипника в требуемом направлении монтажа на крыле петли. Затем вставьте винт с буртиком, например винт со сферической головкой ISO 7380, во втулку подшипника для защиты буртика от повреждения в процессе установки.
2. Вдавливайте втулку подшипника до тех пор, пока не останется примерно 1 мм между буртиком втулки подшипника и крылом петли.
3. Удалите заусенцы на втулке подшипника при помощи ножа.
4. Вдавите втулку подшипника до упора.
5. Снимите винт.
6. Установите цилиндрический штифт во втулку подшипника.
7. Установите колпачок с противоположной стороны крыла петли.
Вставьте другие втулки подшипника по точкам 1–5.
