Серия GN 22

GN 22-T

Регулируемые опоры

без крепёжных отверстий, нержавеющая сталь, обточенная опорная пластина

без гайки, лыска под ключ в основании

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 22

GN 22-S

GN 22-S

Регулируемые опоры

без крепёжных отверстий, нержавеющая сталь, обточенная опорная пластина
GN 22-SK

GN 22-SK

Регулируемые опоры

без крепёжных отверстий, нержавеющая сталь, обточенная опорная пластина
GN 22-T

GN 22-T

Регулируемые опоры

без крепёжных отверстий, нержавеющая сталь, обточенная опорная пластина
GN 22-TK

GN 22-TK

Регулируемые опоры

без крепёжных отверстий, нержавеющая сталь, обточенная опорная пластина

Изображения

GN 22-T — Регулируемые опоры GN 22-T — Регулируемые опоры

Схемы

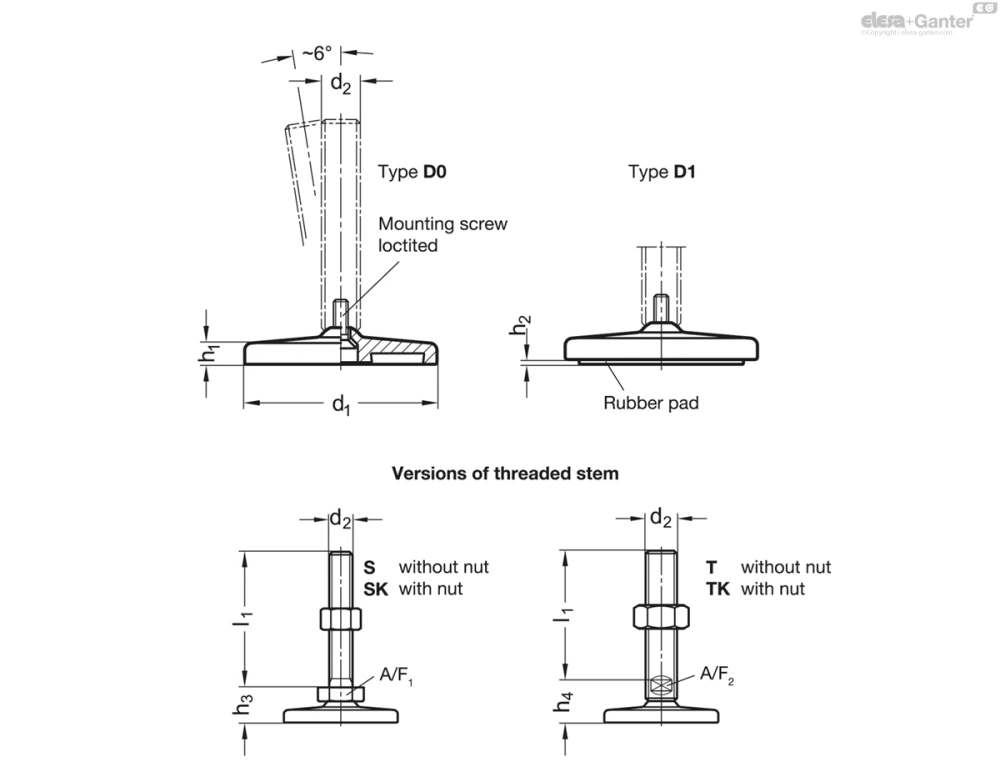

Схема GN 22-T

GN 22-T

Таблица моделей — Регулируемые опоры

Артикул
Вес (г) В корзину
GN 22-80-M16-75-D0-T 80 M 16 75 8.5 - 25.5 12 17 377
GN 22-80-M16-75-D1-T 80 M 16 75 8.5 2 25.5 12 17 397
GN 22-80-M16-100-D0-T 80 M 16 100 8.5 - 25.5 12 17 416
GN 22-80-M16-100-D1-T 80 M 16 100 8.5 2 25.5 12 17 436
GN 22-80-M16-125-D0-T 80 M 16 125 8.5 - 25.5 12 17 455
GN 22-80-M16-125-D1-T 80 M 16 125 8.5 2 25.5 12 17 476
GN 22-80-M16-150-D0-T 80 M 16 150 8.5 - 25.5 12 17 494
GN 22-80-M16-150-D1-T 80 M 16 150 8.5 2 25.5 12 17 515
GN 22-80-M16-200-D0-T 80 M 16 200 8.5 - 25.5 12 17 573
GN 22-80-M16-200-D1-T 80 M 16 200 8.5 2 25.5 12 17 593
GN 22-80-M16-250-D0-T 80 M 16 250 8.5 - 25.5 12 17 651
GN 22-80-M16-250-D1-T 80 M 16 250 8.5 2 25.5 12 17 672
GN 22-80-M20-75-D0-T 80 M 20 75 8.5 - 27 15 28 452
GN 22-80-M20-75-D1-T 80 M 20 75 8.5 2 27 15 28 475
GN 22-80-M20-100-D0-T 80 M 20 100 8.5 - 27 15 28 515
GN 22-80-M20-100-D1-T 80 M 20 100 8.5 2 27 15 28 536
GN 22-80-M20-125-D0-T 80 M 20 125 8.5 - 27 15 28 577
GN 22-80-M20-125-D1-T 80 M 20 125 8.5 2 27 15 28 597
GN 22-80-M20-150-D0-T 80 M 20 150 8.5 - 27 15 28 638
GN 22-80-M20-150-D1-T 80 M 20 150 8.5 2 27 15 28 658
GN 22-80-M20-200-D0-T 80 M 20 200 8.5 - 27 15 28 760
GN 22-80-M20-200-D1-T 80 M 20 200 8.5 2 27 15 28 781
GN 22-80-M20-250-D0-T 80 M 20 250 8.5 - 27 15 28 883
GN 22-80-M20-250-D1-T 80 M 20 250 8.5 2 27 15 28 903
GN 22-80-M24-100-D0-T 80 M 24 100 8.5 - 30.5 19 46 646
GN 22-80-M24-100-D1-T 80 M 24 100 8.5 2 30.5 19 46 667
GN 22-80-M24-125-D0-T 80 M 24 125 8.5 - 30.5 19 46 734
GN 22-80-M24-125-D1-T 80 M 24 125 8.5 2 30.5 19 46 755
GN 22-80-M24-150-D0-T 80 M 24 150 8.5 - 30.5 19 46 823
GN 22-80-M24-150-D1-T 80 M 24 150 8.5 2 30.5 19 46 843
GN 22-80-M24-200-D0-T 80 M 24 200 8.5 - 30.5 19 46 999
GN 22-80-M24-200-D1-T 80 M 24 200 8.5 2 30.5 19 46 1020
GN 22-80-M24-300-D0-T 80 M 24 300 8.5 - 30.5 19 46 1350
GN 22-80-M24-300-D1-T 80 M 24 300 8.5 2 30.5 19 46 1370
GN 22-100-M16-75-D0-T 100 M 16 75 9 - 26.5 12 17 555
GN 22-100-M16-75-D1-T 100 M 16 75 9 3 26.5 12 17 597
GN 22-100-M16-100-D0-T 100 M 16 100 9 - 26.5 12 17 594
GN 22-100-M16-100-D1-T 100 M 16 100 9 3 26.5 12 17 636
GN 22-100-M16-125-D0-T 100 M 16 125 9 - 26.5 12 17 633
GN 22-100-M16-125-D1-T 100 M 16 125 9 3 26.5 12 17 676
GN 22-100-M16-150-D0-T 100 M 16 150 9 - 26.5 12 17 673
GN 22-100-M16-150-D1-T 100 M 16 150 9 3 26.5 12 17 715
GN 22-100-M16-200-D0-T 100 M 16 200 9 - 26.5 12 17 751
GN 22-100-M16-200-D1-T 100 M 16 200 9 3 26.5 12 17 793
GN 22-100-M16-250-D0-T 100 M 16 250 9 - 26.5 12 17 829
GN 22-100-M16-250-D1-T 100 M 16 250 9 3 26.5 12 17 872
GN 22-100-M20-75-D0-T 100 M 20 75 9 - 28 15 28 631
GN 22-100-M20-75-D1-T 100 M 20 75 9 3 28 15 28 673
GN 22-100-M20-100-D0-T 100 M 20 100 9 - 28 15 28 692
GN 22-100-M20-100-D1-T 100 M 20 100 9 3 28 15 28 734
GN 22-100-M20-125-D0-T 100 M 20 125 9 - 28 15 28 753
GN 22-100-M20-125-D1-T 100 M 20 125 9 3 28 15 28 796
GN 22-100-M20-150-D0-T 100 M 20 150 9 - 28 15 28 815
GN 22-100-M20-150-D1-T 100 M 20 150 9 3 28 15 28 857
GN 22-100-M20-200-D0-T 100 M 20 200 9 - 28 15 28 937
GN 22-100-M20-200-D1-T 100 M 20 200 9 3 28 15 28 979
GN 22-100-M20-250-D0-T 100 M 20 250 9 - 28 15 28 1060
GN 22-100-M20-250-D1-T 100 M 20 250 9 3 28 15 28 1100
GN 22-100-M24-100-D0-T 100 M 24 100 9 - 31.5 19 46 824
GN 22-100-M24-100-D1-T 100 M 24 100 9 3 31.5 19 46 866
GN 22-100-M24-125-D0-T 100 M 24 125 9 - 31.5 19 46 912
GN 22-100-M24-125-D1-T 100 M 24 125 9 3 31.5 19 46 955
GN 22-100-M24-150-D0-T 100 M 24 150 9 - 31.5 19 46 1000
GN 22-100-M24-150-D1-T 100 M 24 150 9 3 31.5 19 46 1045
GN 22-100-M24-200-D0-T 100 M 24 200 9 - 31.5 19 46 1175
GN 22-100-M24-200-D1-T 100 M 24 200 9 3 31.5 19 46 1220
GN 22-100-M24-300-D0-T 100 M 24 300 9 - 31.5 19 46 1530
GN 22-100-M24-300-D1-T 100 M 24 300 9 3 31.5 19 46 1570
GN 22-120-M20-75-D0-T 120 M 20 75 12 - 32 15 28 1005
GN 22-120-M20-75-D1-T 120 M 20 75 12 3.5 32 15 28 1090
GN 22-120-M20-100-D0-T 120 M 20 100 12 - 32 15 28 1070
GN 22-120-M20-100-D1-T 120 M 20 100 12 3.5 32 15 28 1150
GN 22-120-M20-125-D0-T 120 M 20 125 12 - 32 15 28 1130
GN 22-120-M20-125-D1-T 120 M 20 125 12 3.5 32 15 28 1210
GN 22-120-M20-150-D0-T 120 M 20 150 12 - 32 15 28 1190
GN 22-120-M20-150-D1-T 120 M 20 150 12 3.5 32 15 28 1270
GN 22-120-M20-200-D0-T 120 M 20 200 12 - 32 15 28 1315
GN 22-120-M20-200-D1-T 120 M 20 200 12 3.5 32 15 28 1395
GN 22-120-M20-250-D0-T 120 M 20 250 12 - 32 15 28 1435
GN 22-120-M20-250-D1-T 120 M 20 250 12 3.5 32 15 28 1515
GN 22-120-M24-100-D0-T 120 M 24 100 12 - 35.5 19 46 1190
GN 22-120-M24-100-D1-T 120 M 24 100 12 3.5 35.5 19 46 1270
GN 22-120-M24-125-D0-T 120 M 24 125 12 - 35.5 19 46 1280
GN 22-120-M24-125-D1-T 120 M 24 125 12 3.5 35.5 19 46 1360
GN 22-120-M24-150-D0-T 120 M 24 150 12 - 35.5 19 46 1370
GN 22-120-M24-150-D1-T 120 M 24 150 12 3.5 35.5 19 46 1450
GN 22-120-M24-200-D0-T 120 M 24 200 12 - 35.5 19 46 1545
GN 22-120-M24-200-D1-T 120 M 24 200 12 3.5 35.5 19 46 1625
GN 22-120-M24-300-D0-T 120 M 24 300 12 - 35.5 19 46 1895
GN 22-120-M24-300-D1-T 120 M 24 300 12 3.5 35.5 19 46 1980
3D-модель Технические данные (PDF)

Характеристики

Тип (опорная пластина)

  • Тип D0: прецизионно обточенный, без резиновой подкладки
  • Тип D1: прецизионно обточенный, с резиновой подкладкой, чёрный цвет

Варианты исполнения резьбового стержня

  • Вариант исполнения S: без гайки, внешний шестигранник в основании
  • Вариант исполнения SK: с гайкой, внешний шестигранник в основании
  • Вариант исполнения T: без гайки, лыска под ключ в основании
  • Вариант исполнения TK: с гайкой, лыска под ключ в основании

Опорная пластина

Нержавеющая сталь AISI 316L

Резьбовой стержень

Нержавеющая сталь AISI 316L

Шестигранные гайки ISO 4032

Нержавеющая сталь

Крепежный винт

Нержавеющая сталь

Резиновая подкладка

Бутадиенакрилонитрильный каучук (NBR)

  • Чёрный цвет
  • Твёрдость по Шору по шкале A 70
  • Вставлено

Информация

Регулируемые опоры GN 22 особенно подходят для использования в агрессивных условиях окружающей среды.

Регулируемые опоры поставляются в собранном виде, их нельзя разбирать.

Техническая информация

Номинальная нагрузка регулируемых опор

MD21_BL-23198-1
d1d2Статическая нагрузка в кН
--Варианты исполнения резьбового стержня
--S / SKT / TK и U / UKV / VKWX
80M 86---17
80M 1011---17
80M 1216---17
80M 16-17212517
80M 20-28353528
80M 24-465252-
100M 86---17
100M 1011---17
100M 1216---17
100M 16-17212517
100M 20-28353528
100M 24-465252-
120M 20-28--28
120M 24-46---
120M 30-43---

При размере резьбы шпинделя М 10 и выше статическая нагрузка регулируемых опор GN 21 / GN 22 / GN 23 / GN 24 ограничена за счёт допустимого контактного давления регулировочного шпинделя, действующего на опорную пластину (при прочности шпинделя ≥ 500 Н/мм2). Значения, приведённые в таблице (действительны для типа D0 без резиновой прокладки), предполагают чистое нагружение давлением перпендикулярно опорной пластине. Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, приводят к более низкой несущей способности регулировочного шпинделя и должны быть приняты во внимание.

Приведённые подробные данные по сопротивлению являются необязательными ориентировочными значениями, не предполагающими какой-либо ответственности. Они не представляют собой никакой гарантии и не гарантируют качество.

Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.

Варианты исполнения резьбового стержня

Варианты исполнения резьбового стержня
____logo__21_NA-33635-0______logo__21_NA-33639-0__
S: без гайкойT: без гайкой
SK: с контргайкойTK: с контргайкой
внешний шестигранник в основании при d2 M 8, M 10, M 12Лыска под ключ в основании при d2 M 16, M 20, M 24, M 30
