Серия GN 22

GN 22-S

Регулируемые опоры

без крепёжных отверстий, нержавеющая сталь, обточенная опорная пластина

без гайки, внешний шестигранник в основании

Таблица (PDF)

Исполнения серии GN 22

GN 22-S

Регулируемые опоры

без крепёжных отверстий, нержавеющая сталь, обточенная опорная пластина

GN 22-SK

Регулируемые опоры

без крепёжных отверстий, нержавеющая сталь, обточенная опорная пластина

GN 22-T

Регулируемые опоры

без крепёжных отверстий, нержавеющая сталь, обточенная опорная пластина

GN 22-TK

Регулируемые опоры

без крепёжных отверстий, нержавеющая сталь, обточенная опорная пластина

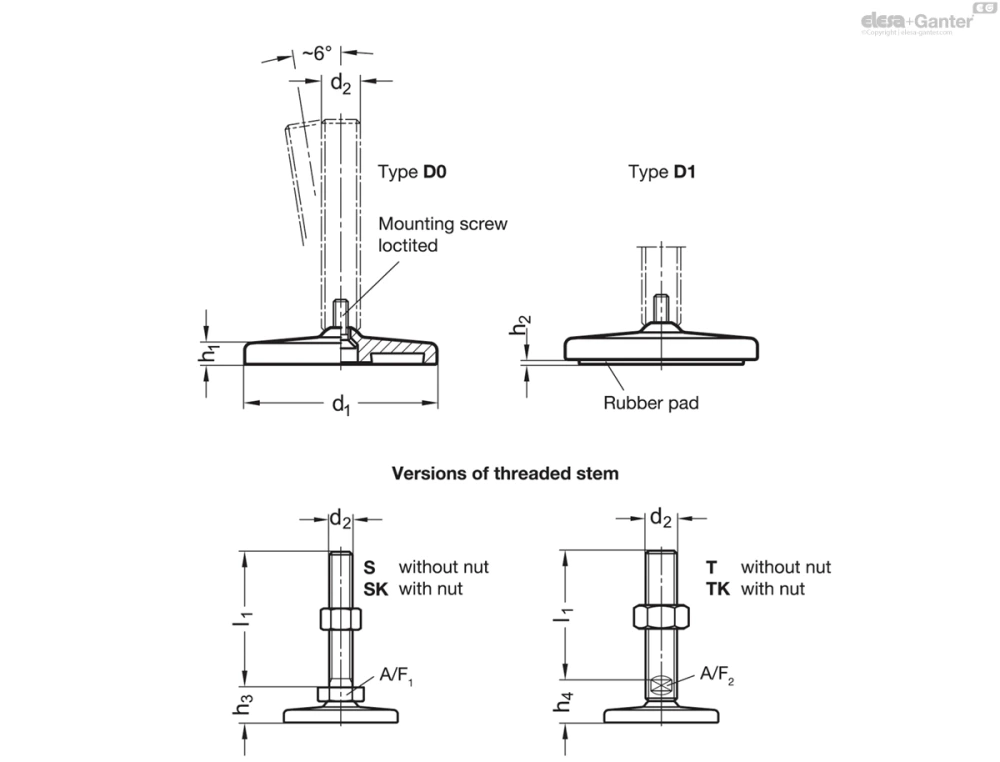

GN 22-S

Таблица моделей — Регулируемые опоры

Артикул	d₁	d₂	l₁	h₁	h₂	h₃	A/F 1	Статическая нагрузка в кН	Вес (г)
GN 22-80-M8-40-D0-S	80	M 8	40	8.5	-	19.5	17	6	269
GN 22-80-M8-40-D1-S	80	M 8	40	8.5	2	19.5	17	6	290
GN 22-80-M8-50-D0-S	80	M 8	50	8.5	-	19.5	17	6	273
GN 22-80-M8-50-D1-S	80	M 8	50	8.5	2	19.5	17	6	294
GN 22-80-M8-63-D0-S	80	M 8	63	8.5	-	19.5	17	6	278
GN 22-80-M8-63-D1-S	80	M 8	63	8.5	2	19.5	17	6	299
GN 22-80-M10-50-D0-S	80	M 10	50	8.5	-	19.5	17	11	284
GN 22-80-M10-50-D1-S	80	M 10	50	8.5	2	19.5	17	11	305
GN 22-80-M10-60-D0-S	80	M 10	60	8.5	-	19.5	17	11	290
GN 22-80-M10-60-D1-S	80	M 10	60	8.5	2	19.5	17	11	311
GN 22-80-M10-80-D0-S	80	M 10	80	8.5	-	19.5	17	11	303
GN 22-80-M10-80-D1-S	80	M 10	80	8.5	2	19.5	17	11	323
GN 22-80-M10-100-D0-S	80	M 10	100	8.5	-	19.5	17	11	315
GN 22-80-M10-100-D1-S	80	M 10	100	8.5	2	19.5	17	11	336
GN 22-80-M12-60-D0-S	80	M 12	60	8.5	-	19.5	17	16	306
GN 22-80-M12-60-D1-S	80	M 12	60	8.5	2	19.5	17	16	327
GN 22-80-M12-80-D0-S	80	M 12	80	8.5	-	19.5	17	16	324
GN 22-80-M12-80-D1-S	80	M 12	80	8.5	2	19.5	17	16	345
GN 22-80-M12-100-D0-S	80	M 12	100	8.5	-	19.5	17	16	342
GN 22-80-M12-100-D1-S	80	M 12	100	8.5	2	19.5	17	16	362
GN 22-80-M12-125-D0-S	80	M 12	125	8.5	-	19.5	17	16	364
GN 22-80-M12-125-D1-S	80	M 12	125	8.5	2	19.5	17	16	384
GN 22-100-M8-40-D0-S	100	M 8	40	9	-	20.5	17	6	447
GN 22-100-M8-40-D1-S	100	M 8	40	9	3	20.5	17	6	489
GN 22-100-M8-50-D0-S	100	M 8	50	9	-	20.5	17	6	451
GN 22-100-M8-50-D1-S	100	M 8	50	9	3	20.5	17	6	493
GN 22-100-M8-63-D0-S	100	M 8	63	9	-	20.5	17	6	456
GN 22-100-M8-63-D1-S	100	M 8	63	9	3	20.5	17	6	498
GN 22-100-M10-50-D0-S	100	M 10	50	9	-	20.5	17	11	462
GN 22-100-M10-50-D1-S	100	M 10	50	9	3	20.5	17	11	505
GN 22-100-M10-60-D0-S	100	M 10	60	9	-	20.5	17	11	468
GN 22-100-M10-60-D1-S	100	M 10	60	9	3	20.5	17	11	511
GN 22-100-M10-80-D0-S	100	M 10	80	9	-	20.5	17	11	481
GN 22-100-M10-80-D1-S	100	M 10	80	9	3	20.5	17	11	523
GN 22-100-M10-100-D0-S	100	M 10	100	9	-	20.5	17	11	493
GN 22-100-M10-100-D1-S	100	M 10	100	9	3	20.5	17	11	535
GN 22-100-M12-60-D0-S	100	M 12	60	9	-	20.5	17	16	484
GN 22-100-M12-60-D1-S	100	M 12	60	9	3	20.5	17	16	527
GN 22-100-M12-80-D0-S	100	M 12	80	9	-	20.5	17	16	502
GN 22-100-M12-80-D1-S	100	M 12	80	9	3	20.5	17	16	544
GN 22-100-M12-100-D0-S	100	M 12	100	9	-	20.5	17	16	520
GN 22-100-M12-100-D1-S	100	M 12	100	9	3	20.5	17	16	562
GN 22-100-M12-125-D0-S	100	M 12	125	9	-	20.5	17	16	542
GN 22-100-M12-125-D1-S	100	M 12	125	9	3	20.5	17	16	584

3D-модель Технические данные (PDF)

Характеристики

Тип (опорная пластина)

Тип D0: прецизионно обточенный, без резиновой подкладки
Тип D1: прецизионно обточенный, с резиновой подкладкой, чёрный цвет

Варианты исполнения резьбового стержня

Вариант исполнения S: без гайки, внешний шестигранник в основании
Вариант исполнения SK: с гайкой, внешний шестигранник в основании
Вариант исполнения T: без гайки, лыска под ключ в основании
Вариант исполнения TK: с гайкой, лыска под ключ в основании

Опорная пластина

Нержавеющая сталь AISI 316L

Резьбовой стержень

Нержавеющая сталь AISI 316L

Шестигранные гайки ISO 4032

Нержавеющая сталь

Крепежный винт

Нержавеющая сталь

Резиновая подкладка

Бутадиенакрилонитрильный каучук (NBR)

Чёрный цвет

Твёрдость по Шору по шкале A 70

Вставлено

Информация

Регулируемые опоры GN 22 особенно подходят для использования в агрессивных условиях окружающей среды.

Регулируемые опоры поставляются в собранном виде, их нельзя разбирать.

Техническая информация

Номинальная нагрузка регулируемых опор

d1	d2	Статическая нагрузка в кН
-	-	Варианты исполнения резьбового стержня
-	-	S / SK	T / TK и U / UK	V / VK	W	X
80	M 8	6	-	-	-	17
80	M 10	11	-	-	-	17
80	M 12	16	-	-	-	17
80	M 16	-	17	21	25	17
80	M 20	-	28	35	35	28
80	M 24	-	46	52	52	-
100	M 8	6	-	-	-	17
100	M 10	11	-	-	-	17
100	M 12	16	-	-	-	17
100	M 16	-	17	21	25	17
100	M 20	-	28	35	35	28
100	M 24	-	46	52	52	-
120	M 20	-	28	-	-	28
120	M 24	-	46	-	-	-
120	M 30	-	43	-	-	-

При размере резьбы шпинделя М 10 и выше статическая нагрузка регулируемых опор GN 21 / GN 22 / GN 23 / GN 24 ограничена за счёт допустимого контактного давления регулировочного шпинделя, действующего на опорную пластину (при прочности шпинделя ≥ 500 Н/мм²). Значения, приведённые в таблице (действительны для типа D0 без резиновой прокладки), предполагают чистое нагружение давлением перпендикулярно опорной пластине. Изгибающее напряжение и напряжение при продольном изгибе, которые часто встречаются на практике, приводят к более низкой несущей способности регулировочного шпинделя и должны быть приняты во внимание.

Приведённые подробные данные по сопротивлению являются необязательными ориентировочными значениями, не предполагающими какой-либо ответственности. Они не представляют собой никакой гарантии и не гарантируют качество.

Пользователь должен определять в каждом конкретном случае, подходит ли продукт для намеченной цели использования. Факторы окружающей среды могут влиять на указанные значения.

Варианты исполнения резьбового стержня

Варианты исполнения резьбового стержня

S: без гайкой	T: без гайкой
SK: с контргайкой	TK: с контргайкой
внешний шестигранник в основании при d₂ M 8, M 10, M 12	Лыска под ключ в основании при d₂ M 16, M 20, M 24, M 30
