Серия GN 192.15

GN 192.15-B

Т-образные угловые зажимы для линейного привода

Нержавеющая сталь

С уплотнениями

Таблица (PDF)

Исполнения серии GN 192.15

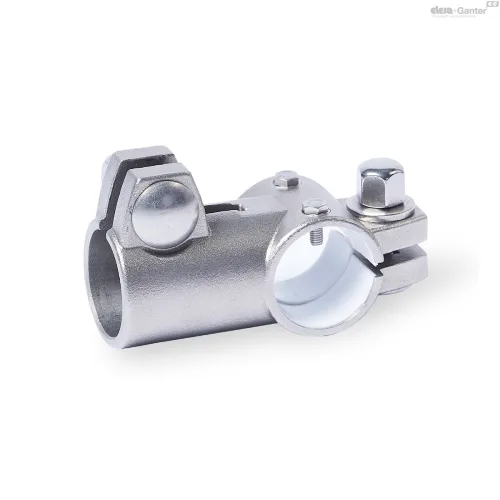

GN 192.15-A

Т-образные угловые зажимы для линейного привода

Нержавеющая сталь

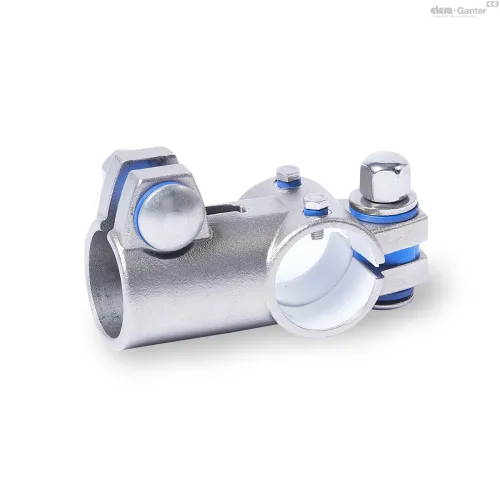

GN 192.15-B

Т-образные угловые зажимы для линейного привода

Нержавеющая сталь

GN 192.15-B

Таблица моделей — Т-образные угловые зажимы для линейного привода

Артикул	d_1Bore with sleeve bearing	d_2Bore	b	d_3Mounting screwson the drive key	k_1Clamping length	k_2Clamping length	l₁	l₂	m	z_1Screw location	z_2Screw location	Рекомендуемый вспомогательный ручной рычаг GN 911.3 для z1 l3	Рекомендуемый вспомогательный ручной рычаг GN 911.3 для z2 l3	Вес (г)	В корзину
GN 192.15-G30-B30-B-4	G 30	B 30	22	M 4	37	42	96	35	60	M 8	M 8	63 \| 78	63 \| 78	320
GN 192.15-G50-B50-B-4	G 50	B 50	30	M 6	65	75	151.5	48.5	103	M 10	M 10	78 \| 92	78 \| 92	1023

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без уплотнений

Тип B: с уплотнениями

Идентификационный номер

№ 4: с 2 накидными гайками из нержавеющей стали DIN 917

Нержавеющая сталь AISI CF-8

матовая отделка, дробеструйная обработка

Втулочный подшипник

Пластик (ПТФЭ)

Болт с квадратным подголовком DIN 603

Нержавеющая сталь

Накидные гайки DIN 917 / шайбы

Нержавеющая сталь

Уплотнения

Уплотнительные прокладки

Пластик (полиацеталь POM)

Разделительное кольцо

Силиконовая резина, твёрдость по Шору (40...60)А

Информация

Т-образные угловые зажимы линейного привода GN 192.15 основаны на Т-образных угловых соединительных зажимах. Предусмотренные дополнительно крепёжные отверстия используются для соединения со шпонкой линейного привода. Отверстия с обозначением G оснащены втулочными подшипниками.

При расположении винтов z₂ зазор отверстия направляющей d₁ можно регулировать, или зажимы линейного привода можно зажать после регулировки. Тип B оснащён уплотнениями на местах расположения винтов.

Для быстрого зажима без использования инструментов можно заменить накидные гайки на регулируемые ручки рычажного типа GN 911.3 перечисленные в таблице в качестве принадлежностей.
