Серия GN 191.1

GN 191.1-AL

Т-образные угловые зажимы для линейного привода

Алюминий / нержавеющая сталь

Алюминий

Таблица (PDF)

Исполнения серии GN 191.1

GN 191.1-AL

Т-образные угловые зажимы для линейного привода

Алюминий / нержавеющая сталь

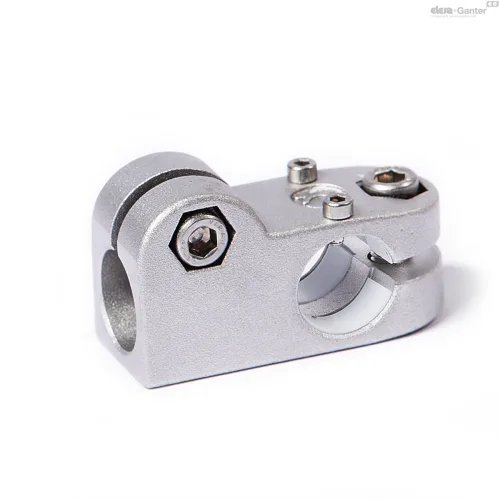

GN 191.1-NI

Т-образные угловые зажимы для линейного привода

Алюминий / нержавеющая сталь

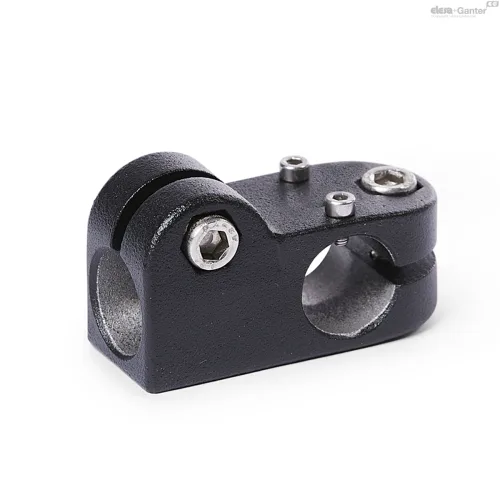

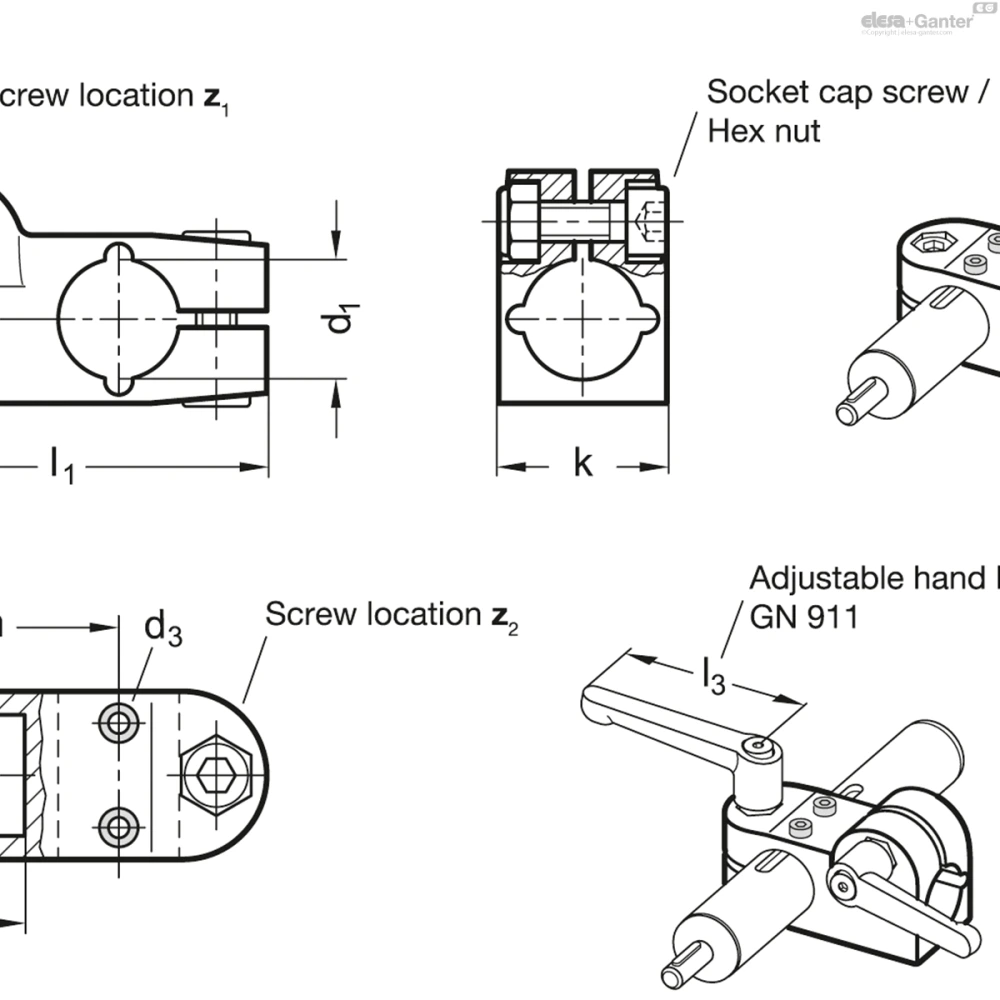

GN 191.1-AL

Таблица моделей — Т-образные угловые зажимы для линейного привода

Артикул	d_1Bore without sleeve bearing	d_1Bore with sleeve bearing	d_2Bore	d₃	k	l₁	l₂	m	z_1Screw location	z_2Screw location	Рекомендуемый вспомогательный ручной рычаг GN 911.3 для z2 l3	Вес (г)	В корзину
GN 191.1-G18-B18-2-SW	-	G 18	B 18	M 3	25	61	34.5	39	M6-20	M6-20	45 \| 63	77
GN 191.1-B18-B18-2-SW	B 18	-	B 18	M 3	25	61	34.5	39	M6-20	M6-20	45 \| 63	77

3D-модель Технические данные (PDF)

Характеристики

Идентификационный номер

№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912

Вариант исполнения из алюминия

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Вариант исполнения из нержавеющей стали

Нержавеющая сталь AISI CF-8 NI

матовая отделка, дробеструйная обработка

только c втулочным подшипником

Втулочный подшипник

Пластик (ПТФЭ)

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Самоблокирующиеся при помощи полиамидного кольца

Информация

Т-образные угловые зажимы линейного привода GN 191.1 основаны на Т-образных угловых соединительных зажимах. Предусмотренные дополнительно крепёжные отверстия используются для соединения со шпонкой линейного привода. Отверстия с обозначением «G» оснащены втулочными подшипниками.

При расположении винтов z₂ зазор отверстия направляющей d₁ можно регулировать, или зажимы линейного привода можно зажать после регулировки.

Для быстрого зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки, GN 911 / GN 911.3 перечисленные в таблице в качестве принадлежностей.
