Контргайки со шлицами

с резьбовым фиксатором

Таблица (PDF)

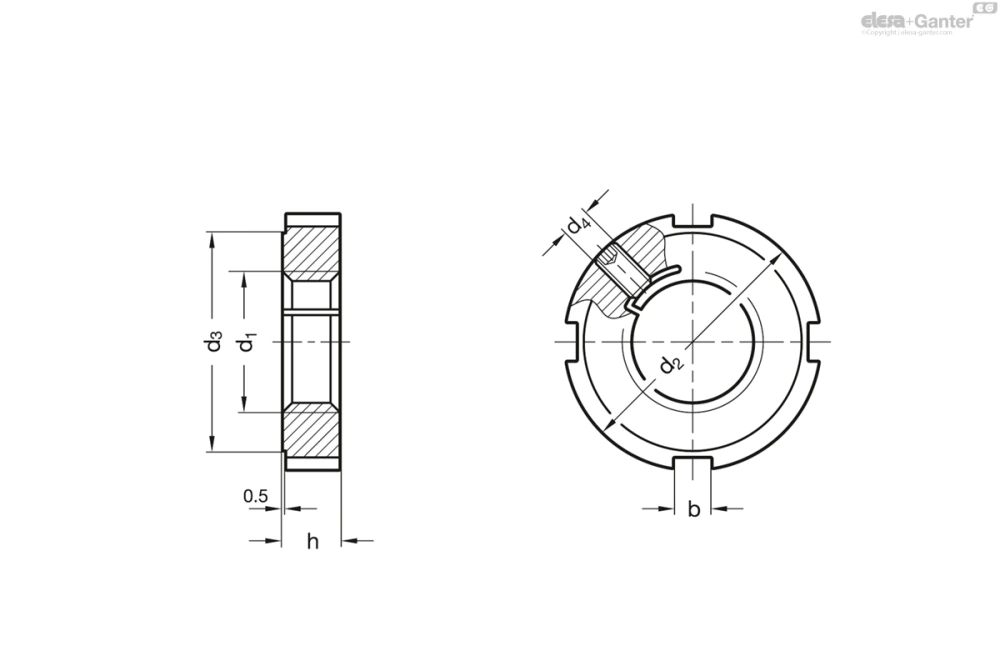

GN 1804.2

Таблица моделей — Контргайки со шлицами

Артикул	d₁	d₂	d₃	d₄	b	h	Кодовый номер для гаечного ключа крючкового типа	Вес (г)
GN 1804.2-M12x1,5-ST	M12x1.5	28	23	M4	5	6	DIN 1810-A25-28	20
GN 1804.2-M14x1,5-ST	M14x1.5	30	25	M4	5	7	DIN 1810-A30-32	28
GN 1804.2-M16x1,5-ST	M16x1.5	32	27	M5	5	7	DIN 1810-A30-32	30
GN 1804.2-M18x1,5-ST	M18x1.5	34	28	M5	6	8	DIN 1810-A34-36	35
GN 1804.2-M20x1,5-ST	M20x1.5	36	30	M5	6	8	DIN 1810-A34-36	40
GN 1804.2-M22x1,5-ST	M22x1.5	40	34	M5	6	9	DIN 1810-A40-42	56
GN 1804.2-M24x1,5-ST	M24x1.5	42	36	M5	6	9	DIN 1810-A40-42	60
GN 1804.2-M30x1,5-ST	M30x1.5	50	43	M5	7	10	DIN 1810-A45-50	90
GN 1804.2-M35x1,5-ST	M35x1.5	55	48	M6	7	11	DIN 1810-A52-55	113
GN 1804.2-M40x1,5-ST	M40x1.5	62	54	M8	8	12	DIN 1810-A58-62	150

3D-модель Технические данные (PDF)

Характеристики

Гайка

Steel ST

Класс прочности на разрыв 5.8

чернение

Ручка с накаткой, резьбовой стержень

Сталь, чернение

Информация

Шлицевые контргайки с резьбовым фиксатором GN 1804.2 могут быть защищены от перекручивания из-за срыва резьбового вала с помощью установочного винта d₄. Боковая поверхность резьбы гайки обеспечивает крепление без повреждений и может использоваться при любой необходимости.

Плоскость со смещением d₃ используется в качестве осевой контактной поверхности.
