Серия GN 163.1
GN 163.1

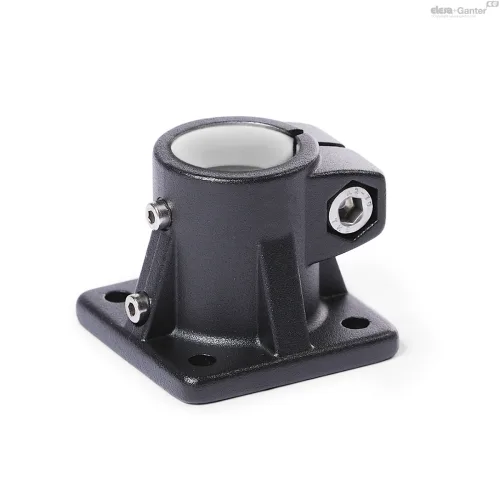

Зажимы с опорной пластиной для линейного привода
Алюминий
Без втулочного подшипника
Исполнения серии GN 163.1
Изображения
Схемы
GN 163.1

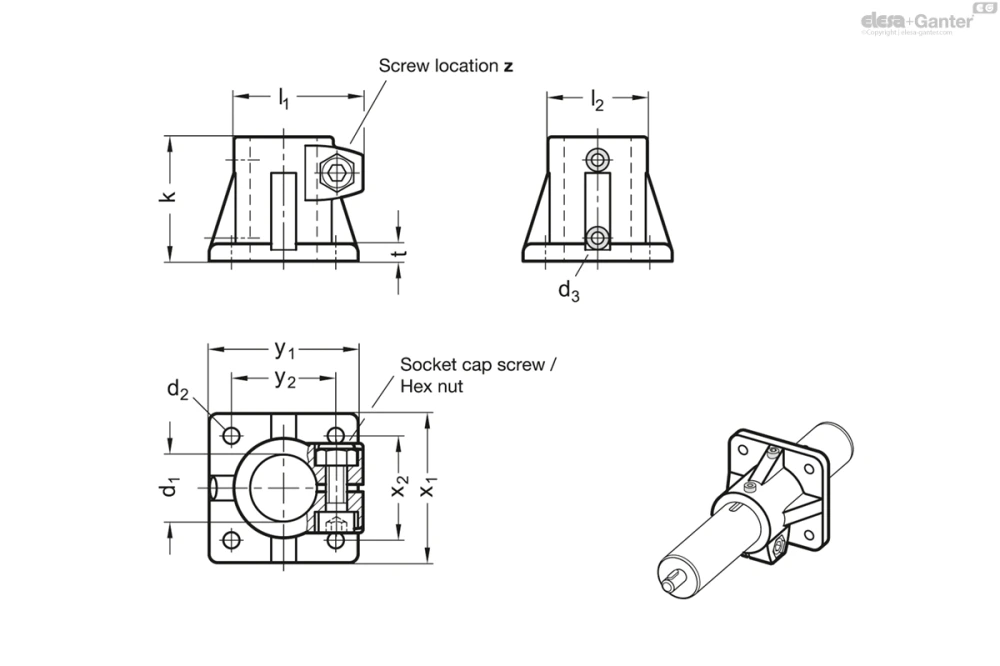

Таблица моделей — Зажимы с опорной пластиной для линейного привода
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 163.1-B30-50-2-SW | B 30 | 50 | 6.5 | M 4 | 52 | 40 | 7 | 60 | 42 | 60 | 42 | M8-25 | 145 | |
| GN 163.1-B30-70-2-SW | B 30 | 70 | 8.5 | M 4 | 68 | 56 | 10 | 90 | 64 | 90 | 64 | M10-35 | 530 | |
| GN 163.1-B40-70-2-SW | B 40 | 70 | 8.5 | M 5 | 68 | 56 | 10 | 90 | 64 | 90 | 64 | M10-35 | 430 | |
| GN 163.1-B40-85-2-SW | B 40 | 85 | 11 | M 5 | 77.5 | 65 | 14 | 105 | 74 | 105 | 74 | M10-50 | 850 | |
| GN 163.1-B50-85-2-SW | B 50 | 85 | 11 | M 6 | 77.5 | 65 | 14 | 105 | 74 | 105 | 74 | M10-50 | 711 | |
| GN 163.1-B60-100-2-SW | B 60 | 100 | 11 | M 8 | 92 | 80 | 14 | 125 | 89 | 125 | 89 | M10-50 | 1020 |
Характеристики
Идентификационный номер
№ 2: с винтом с головкой под торцевой ключ из нержавеющей стали DIN 912
Алюминий
С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
Втулочный подшипник
Пластик (ПТФЭ)
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Зажимы линейного привода опорной пластины GN 163.1 основаны на соединительных зажимах опорной пластины. Предусмотренные дополнительно крепёжные отверстия используются для соединения со шпонкой линейного привода. Отверстия с обозначением G оснащены втулочными подшипниками.
При расположении винтов z зазор отверстия направляющей d1 можно регулировать, или зажимы линейного привода можно зажать после регулировки.
Техническая информация
Вопрос о продукции
Спросите о серии GN 163.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
