Серия GN 162.1
GN 162.1-AL

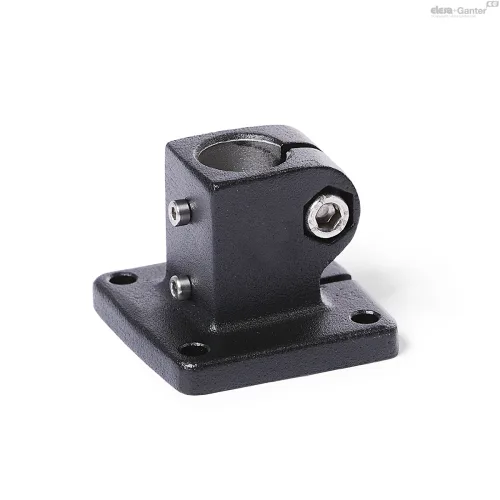

Зажимы с опорной пластиной для линейного привода
Алюминий / нержавеющая сталь, с четырьмя монтажными отверстиями
Алюминий
Исполнения серии GN 162.1
Изображения
Схемы
GN 162.1-AL
Таблица моделей — Зажимы с опорной пластиной для линейного привода
| Артикул |
|
|
d2 | d3Mounting screwson the drive key | k Длина зажимная | l1 | l2 | t | x1 | x2 | y1 | y2 | z Расположение винта |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 162.1-G18-2-SW | - | G 18 | 5.5 | M 3 | 40 | 34.5 | 25 | 7 | 50 | 38 | 50 | 38 | M6-20 | 79 | |
| GN 162.1-B18-2-SW | B 18 | - | 5.5 | M 3 | 40 | 34.5 | 25 | 7 | 50 | 38 | 50 | 38 | M6-20 | 75 |
Характеристики
Идентификационный номер
- № 2: с зажимным винтом из нержавеющей стали DIN 912
Алюминий
С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
Нержавеющая сталь AISI CF-8 NI
матовая отделка, дробеструйная обработка

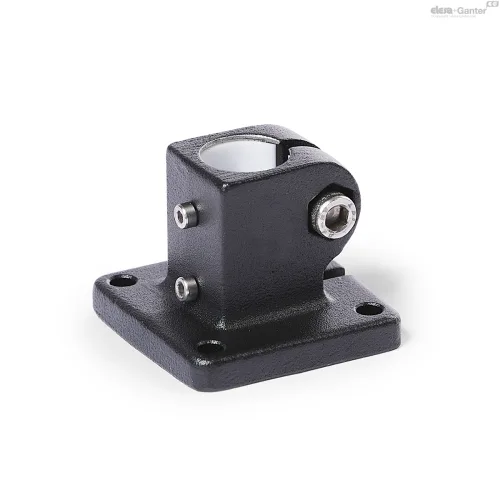

только c втулочным подшипником
Втулочный подшипник
Пластик (ПТФЭ)
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Зажимы линейного привода опорной пластины GN 162.1 основаны на соединительных зажимах опорной пластины. Предусмотренные дополнительно крепёжные отверстия используются для соединения со шпонкой линейного привода. Отверстия с обозначением «G» оснащены втулочными подшипниками.
При расположении винтов z зазор отверстия направляющей d1 можно регулировать, или зажимы линейного привода можно зажать после регулировки.
Техническая информация
Вопрос о продукции
Спросите о серии GN 162.1-AL — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
