Серия GN 150.5
GN 150.5
Разрезные муфты
Нержавеющая сталь
Разрезные муфты
Изображения

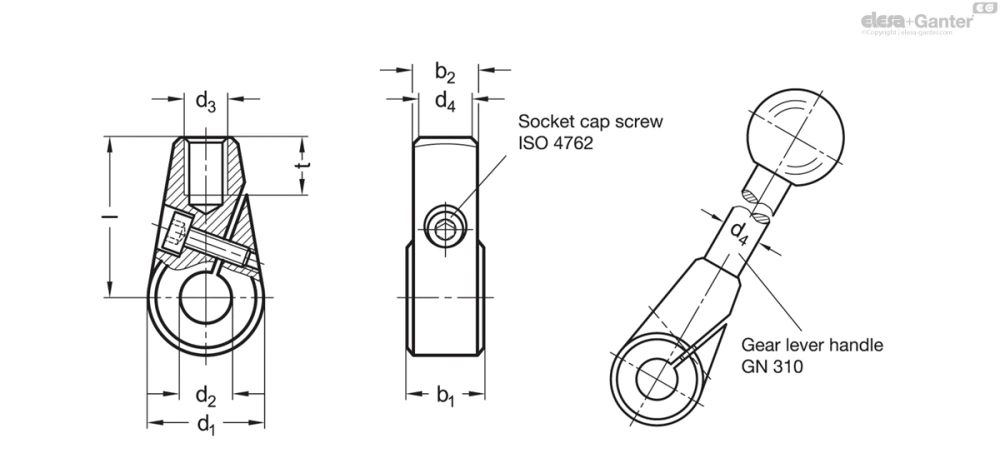

Схемы
GN 150.5
Таблица моделей — Разрезные муфты
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 150.5-24-B10 | 24 | B 10 | 15.5 | 13 | M 8 | 10 | 36 | 11 | 63 | |
| GN 150.5-24-B12 | 24 | B 12 | 15.5 | 13 | M 8 | 10 | 36 | 11 | 74 | |
| GN 150.5-28-B12 | 28 | B 12 | 17.5 | 15 | M 10 | 12 | 41 | 14 | 113 | |
| GN 150.5-28-B14 | 28 | B 14 | 17.5 | 15 | M 10 | 12 | 41 | 14 | 107 | |
| GN 150.5-32-B14 | 32 | B 14 | 19.5 | 17 | M 12 | 14 | 45 | 16 | 164 | |
| GN 150.5-32-B16 | 32 | B 16 | 19.5 | 17 | M 12 | 14 | 45 | 16 | 160 |
Характеристики
Разрезная муфта
Нержавеющая сталь AISI 316L
Спечённая сталь
Винт с головкой под торцевой ключ ISO 4762
Нержавеющая сталь
Информация
Разрезные муфты GN 150.5 различаются по методу крепления на вал любых диаметров.
Этого можно достигнуть без предварительной машинной обработки вала , прижимных деталей и сборочных работ.
Следующее преимущество в том, что ручку можно привести в любое требуемое положение.
При установке муфты на стержень зазор должен составлять не более h11; возможна поставка муфт со специальными пазами, передающими более высокий крутящий момент.
Принадлежности
- GN 310 Ручки рычажного типа
Техническая информация
