Серия GN 147.7

GN 147.7-D

Фланцевые фиксирующие подвижные узлы

Алюминий

с пружинными фиксаторами

Таблица (PDF)

Исполнения серии GN 147.7

GN 147.7-D

Фланцевые фиксирующие подвижные узлы

Алюминий

GN 147.7-G

Фланцевые фиксирующие подвижные узлы

Алюминий

GN 147.7-R

Фланцевые фиксирующие подвижные узлы

Алюминий

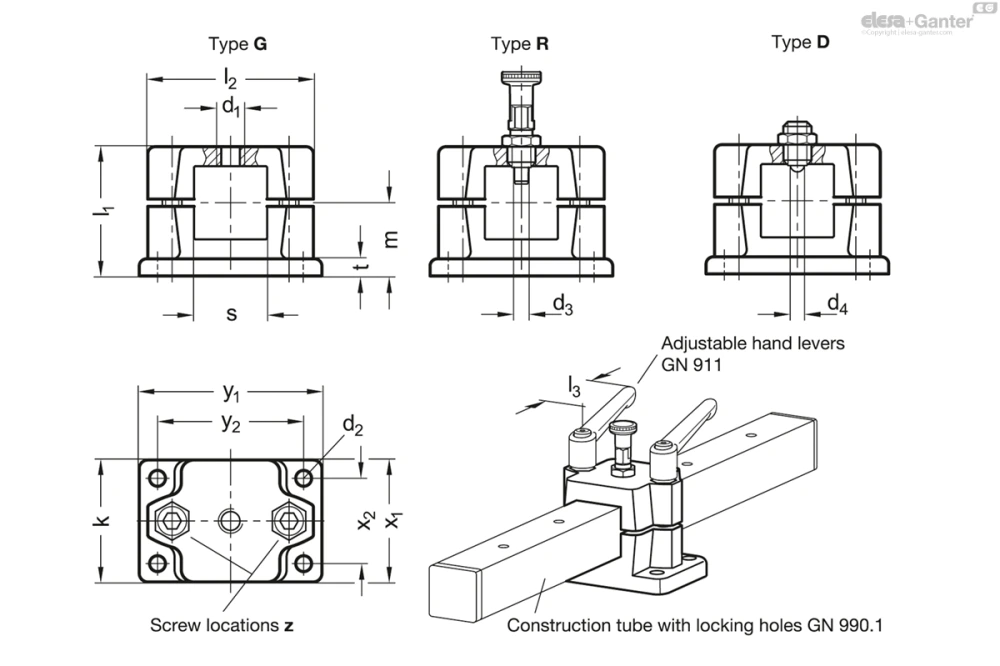

GN 147.7-D

Таблица моделей — Фланцевые фиксирующие подвижные узлы

Артикул	d₁	s Квадратная форма	d₂	k Длина зажимная	l₁	l₂	m	t	x₁	x₂	y₁	y₂	z Расположение винтов	Рекомендуемый вспомогательный ручной рычаг GN 911 для z l3	Вес (г)
GN 147.7-V25-D-SW	M 8	V 25	6.5	50	53	68	30	7	50	35	75	60	M8-35	78	255
GN 147.7-V30-D-SW	M 8	V 30	6.5	50	53	68	30	7	50	35	75	60	M8-35	78	239
GN 147.7-V40-D-SW	M 12	V 40	11	76	81.5	98	46.5	14	76	50	115	90	M10-60	92	733
GN 147.7-V50-D-SW	M 12	V 50	11	76	81.5	98	46.5	14	76	50	115	90	M10-60	92	682

3D-модель Технические данные (PDF)

Характеристики

Тип

Тип G: с резьбой

Тип R: со стопорным штифтом

Тип D: с пружинными фиксаторами

Алюминий

С пластиковым покрытием

Чёрный цвет, RAL 9005, текстурированная отделка SW

Крепёжные элементы / компоненты переноса

Винт с головкой под торцевой ключ DIN 912

Шестигранные гайки DIN 985

Направляющие втулки

Нержавеющая сталь AISI 304

Стопорный штифт GN 717, тип CK

Штифт фиксатора

Нержавеющая сталь AISI 303

Поворотная ручка

Пластик (полиамид PA)

Чёрный цвет, матовая отделка

Пружинный фиксатор GN 615.9, тип KN

Нержавеющая сталь AISI 303

Шарик с подшипником скольжения

с шестигранным углублением

Контргайка из нержавеющей стали ISO 4035

Информация

Благодаря фланцевым фиксирующим подвижным узлам GN 147.7 обеспечивается лёгкий и быстрый возврат в обратное положение путём скольжения вдоль квадратной конструкционной трубки. Соответствующие отверстия для типа R или зенковки для типа D могут быть выполнены пользователем в соответствии с инструкциями проектирования или заказаны в виде готовых конструкционных трубок с контровочными отверстиями GN 990.1 .

Для быстрого зажима без использования инструментов можно заменить винты с головкой под торцевой ключ на местах расположения винтов z на регулируемые ручки рычажного типа GN 911 перечисленные в таблице в качестве принадлежностей.

Центрирующие втулки в сквозных отверстиях исключают осевой люфт между верхней и нижней частями фиксирующих подвижных узлов.

Фланцевые фиксирующие подвижные узлы GN 147.7 поставляются с несобранным стопорным штифтом (тип R) или пружинным фиксатором (тип D). Тип G с резьбой подходит для конкретных случаев применения.

Принадлежности

Регулируемые ручки рычажного типа GN 911

Техническая информация

Характеристики нержавеющей стали

Информация по конструкции

Прямоугольные размеры фиксирующих подвижных узлов рассчитаны для конструкционных трубок GN 990. Они могут быть оснащены контровочными отверстиями (B или S) в соответствии с размерами, указанными в таблице.

Конструкционные трубы с контровочными отверстиями могут поставляться как стандартные детали GN 990.1 отрезанные по длине и готовые к монтажу.

sS Квадрат	d₆ +0,3 Отверстие B (для типа R)	d₇ +0,3 Развальцованное отверстие (для типа D)	для фиксирующих подвижных узлов
V 25	B 5	S 2.5	V 25
V 30	B 5	S 2.5	V 30
V 40	B 8	S 4.5	V 40
V 50	B 8	S 4.5	V 50
