Серия GN 1440

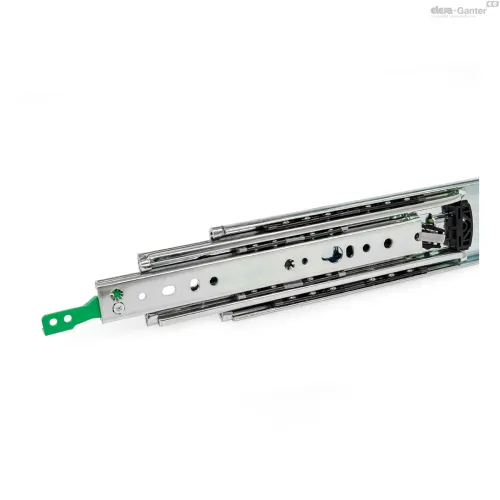

GN 1440-MR
Телескопические направляющие
Сталь, с полным выдвижением и несущей способностью до 3250 Н
С резиновым концевым упором, фиксация в полностью
Исполнения серии GN 1440
GN 1440-B
Телескопические направляющие
Сталь, с полным выдвижением и несущей способностью до 3250 Н
GN 1440-K
Телескопические направляющие
Сталь, с полным выдвижением и несущей способностью до 3250 Н
GN 1440-ML
Телескопические направляющие
Сталь, с полным выдвижением и несущей способностью до 3250 Н
GN 1440-MR
Телескопические направляющие
Сталь, с полным выдвижением и несущей способностью до 3250 Н
GN 1440-QL
Телескопические направляющие
Сталь, с полным выдвижением и несущей способностью до 3250 Н
GN 1440-QR
Телескопические направляющие
Сталь, с полным выдвижением и несущей способностью до 3250 Н
Изображения
Схемы
GN 1440-MR
Таблица моделей — Телескопические направляющие
| Артикул |
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|
| GN 1440-300-MR-1-ZB | 300 | 298 | 586 | 2250 | 1575 | 1500 | |
| GN 1440-400-MR-1-ZB | 400 | 398 | 786 | 2500 | 1750 | 2000 | |
| GN 1440-500-MR-1-ZB | 500 | 512 | 1000 | 2600 | 1800 | 2500 | |
| GN 1440-600-MR-1-ZB | 600 | 610 | 1198 | 2750 | 1920 | 3000 | |
| GN 1440-700-MR-1-ZB | 700 | 708 | 1396 | 2950 | 2250 | 3500 | |
| GN 1440-800-MR-1-ZB | 800 | 806 | 1594 | 3100 | 2175 | 4000 | |
| GN 1440-900-MR-1-ZB | 900 | 904 | 1792 | 3200 | 2250 | 4500 | |
| GN 1440-1000-MR-1-ZB | 1000 | 1000 | 1988 | 3250 | 2275 | 5000 | |
| GN 1440-1200-MR-1-ZB | 1200 | 1212 | 2400 | 2950 | 2025 | 6000 | |
| GN 1440-1500-MR-1-ZB | 1500 | 1504 | 2992 | 2250 | 1575 | 7500 |
Характеристики
Типы
- Тип B: с резиновым концевым упором
- Тип MR: с резиновым концевым упором, фиксация в полностью задвинутом положении, справа
- Тип ML: с резиновым концевым упором, фиксация в полностью задвинутом положении, слева
- Тип K: с резиновым концевым упором, фиксация в полностью выдвинутом положении
- Тип QR: с резиновым концевым упором, фиксация в полностью задвинутом и полностью выдвинутом положениях, справа
- Тип QL: с резиновым концевым упором, фиксация в полностью задвинутом и полностью выдвинутом положениях, слева
Артикул
- № 1: монтаж со сквозными отверстиями
Профиль направляющей
Сталь
Оцинкованный, с голубой пассивацией ZB
Подшипники
Роликоподшипниковая сталь, закалённая
Шариковый сепаратор
Пластик
Замки
- Цинковое литьё под давлением
- Пластик
Резиновые концевые упоры
Пластик
Рабочая температура от -20 до +100 °C
Информация
Телескопические направляющие GN 1440 устанавливаются вертикально и попарно. Длина хода l1 выдвигающейся части составляет около 100 % её номинальной длины (полное выдвижение). Запатентованные пластиковые шариковые сепараторы обеспечивают максимальную плавность хода.
Телескопические направляющие разных типов, например, с замком и без замка, можно свободно комбинировать. Именно поэтому GN 1440 поставляется одним блоком, а не парами. Благодаря симметричной конструкции типы B и K можно устанавливать как с левой, так и с правой стороны подвижной секции.
Все монтажные отверстия легко доступны через вспомогательные отверстия. Показаны только монтажные отверстия, однако могут иметься и другие, связанные с процессом производства, отверстия.
По запросу
- Направляющие другой длины и с другими расстояниями между монтажными отверстиями
- Другие опции присоединения
- Другая обработка поверхностей
Техническая информация
Монтажные отверстия
Монтажные отверстия – внешняя направляющая

| l1 | a6 | a7 | a8 | a9 | a10 | a11 | a12 | a13 | a14 | a15 | a16 | a17 | a18 |
| 300 | - | - | - | - | - | - | - | - | 161 | 173 | 193 | 213 | 228 |
| 400 | - | - | - | - | - | - | - | - | 261 | 273 | 293 | 313 | 328 |
| 500 | - | - | - | - | - | - | - | - | 361 | 373 | 393 | 413 | 428 |
| 600 | 213 | 228 | 363 | 378 | - | - | - | - | 461 | 473 | 493 | 513 | 528 |
| 700 | 213 | 228 | 363 | 378 | - | - | - | - | 561 | 573 | 593 | 613 | 628 |
| 800 | 313 | 328 | 463 | 478 | - | - | - | - | 661 | 673 | 693 | 713 | 728 |
| 900 | 313 | 328 | 463 | 478 | - | - | - | - | 761 | 773 | 793 | 813 | 828 |
| 1000 | 413 | 428 | 563 | 578 | - | - | - | - | 861 | 873 | 893 | 913 | 928 |
| 1200 | 313 | 328 | 463 | 478 | 713 | 728 | 863 | 878 | 1061 | 1073 | 1093 | 1113 | 1128 |
| 1500 | 413 | 428 | 563 | 578 | 913 | 928 | 1063 | 1078 | 1361 | 1373 | 1393 | 1413 | 1428 |
Монтажные отверстия – внутренняя направляющая

| l1 | i5 | i6 | i7 | i8 | i9 | i10 | i11 | i12 | i13 | i14 | i15 | i16 | i17 |
| 300 | - | - | - | - | - | - | - | - | - | 173** | - | 213 | 228 |
| 400 | - | 161 | - | - | - | - | - | - | 261 | 273 | 293 | 313 | 328 |
| 500 | - | 229 | - | - | - | - | - | - | 361 | 373 | 393 | 413 | 428 |
| 600 | 213 | 228 | 398 | 413 | - | - | - | - | 461 | 473 | 493 | 513 | 528 |
| 700 | 313 | 328 | 463 | 478 | - | - | - | - | 561 | 573 | 593 | 613 | 628 |
| 800 | 313 | 328 | 498 | 513 | - | - | - | - | 661 | 673 | 693 | 713 | 728 |
| 900 | 413 | 428 | 563 | 578 | - | - | - | - | 761 | 773 | 793 | 813 | 828 |
| 1000 | 413 | 428 | 598 | 613 | - | - | - | - | 861 | 873 | 893 | 913 | 928 |
| 1200 | 313 | 328 | 463 | 478 | 713 | 728 | 863 | 878 | 1061 | 1073 | 1093 | 1113 | 1128 |
| 1500 | 413 | 428 | 563 | 578 | 913 | 928 | 1063 | 1078 | 1361 | 1373 | 1393 | 1413 | 1428 |
* Отверстие используется только в конструкциях типов B и K. | ** Отверстие используется только в конструкциях типов B, MR и ML.
Крепёжные винты
Для эффективного гашения указанных нагрузок FS, возникающих в конструкции, необходимо вкручивать винты во все сквозные отверстия диаметром 6,6 мм во внешних и внутренних направляющих. Либо же используются отверстия диаметром (Ø) 5,2. Удлинённые отверстия Ø 6,6 x 3,4 при необходимости упрощают регулировки в ходе монтажа. Неиспользование крепёжных винтов снижает грузоподъёмность. Для крепления можно использовать винты следующих типов:
| Обозначение – стандарт | Внешняя направляющая | Внутренняя направляющая |
| Винт с внутренним шестигранником в полукруглой головке | ISO 7380 | M 5 / M 6 | M 5 / M 6 |
| Винт с низкой цилиндрической головкой и шестигранным шлицем | DIN 7984 / DIN 6912 | M 5 | M 5 |
Тип B с резиновым концевым упором
Резиновые упоры смягчают удары направляющей в двух соответствующих конечных положениях. Благодаря этому шум сводится к минимуму и увеличивается срок службы. Частично скрытые, частично видимые упоры, прикреплённые к направляющим, соответствуют всем требованиям к форме, материалу и твёрдости.
Если в направлении выдвижения возникают значительные статические или динамические нагрузки, они должны гаситься дополнительными концевыми упорами.

Типы MR / ML с концевым упором, фиксация в полностью задвинутом положении
Типы MR / ML используются в случаях, когда направляющие необходимо зафиксировать в полностью задвинутом положении. Эта функция предотвращает самопроизвольное выдвижение направляющей, например, из-за наклонного положения. Если в направлении выдвижения в фиксированном положении возникают значительные нагрузки, они должны гаситься дополнительными элементами фиксации.
В закрытом состоянии механизм защёлки под действием пружины фиксируется в проёме внешней направляющей. Нажатие на рычажок защёлки освобождает внутреннюю и среднюю направляющую для выдвижения. Вернувшись в задвинутое положение, механизм автоматически фиксируется в проёме внешней направляющей путём защёлкивания.

Тип K с резиновым концевым упором, фиксация в полностью выдвинутом положении
Тип K используется в случаях, когда направляющие должны находиться в фиксированном выдвинутом положении определённый промежуток времени. Эта функция позволяет выполнять техническое обслуживание, например, при увеличении длины выдвижения. Если в фиксированном положении возникают значительные нагрузки, они должны гаситься дополнительными элементами фиксации.
Для активации этой функции направляющая должна быть полностью выдвинута вперёд, где она автоматически зафиксируется на месте с помощью предварительно натянутого расцепляющего рычага. Нажатие на данный рычаг освобождает направляющую, позволяя ей снова вернуться в задвинутое положение.

Типы QR / QL с концевым упором, фиксация в полностью выдвинутом и полностью задвинутом положениях
Типы QR / QL сочетают в себе функции типов MR, ML и K. Внутренняя и средняя секции фиксируются в двух конечных положениях.
В отличие от фиксации типа K типы QR / QL приводятся в действие благодаря внутреннему соединению. Нажатие на зелёный рычаг разблокировки активирует фиксирующий рычажок, освобождая направляющую для втягивания или выдвижения.

Вопрос о продукции
Спросите о серии GN 1440-MR — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
Эти изделия так же могут вас заинтересовать
GN 1400
Телескопические направляющие
с частичным выдвижением, несущая способность до 280 Н
Телескопические направляющие
GN 1404
Телескопические направляющие
с частичным выдвижением, грузоподъёмность до 780 Н
Телескопические направляющие
GN 1408
Телескопические направляющие
с полным выдвижением и несущей способностью до 250 Н
Телескопические направляющие
GN 1410
Телескопические направляющие
с полным выдвижением и несущей способностью до 510 Н
Телескопические направляющие
GN 1412
Телескопические направляющие
с полным выдвижением, механизмом автоматического возврата и несущей способностью до 430 Н
Телескопические направляющие
GN 1414
Телескопические направляющие
с полным выдвижением, амортизирующим механизмом автоматического возврата и несущей способностью до 360 Н
Телескопические направляющие
GN 1418
Телескопические направляющие
с полным выдвижением и механизмом «нажмите для выдвижения», допустимая нагрузка до 430 Н
Телескопические направляющие

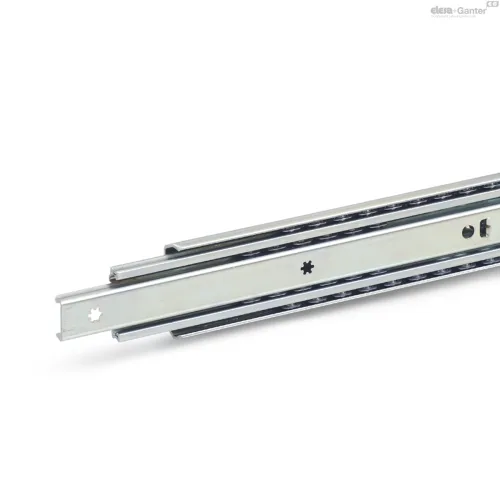

GN 1420
